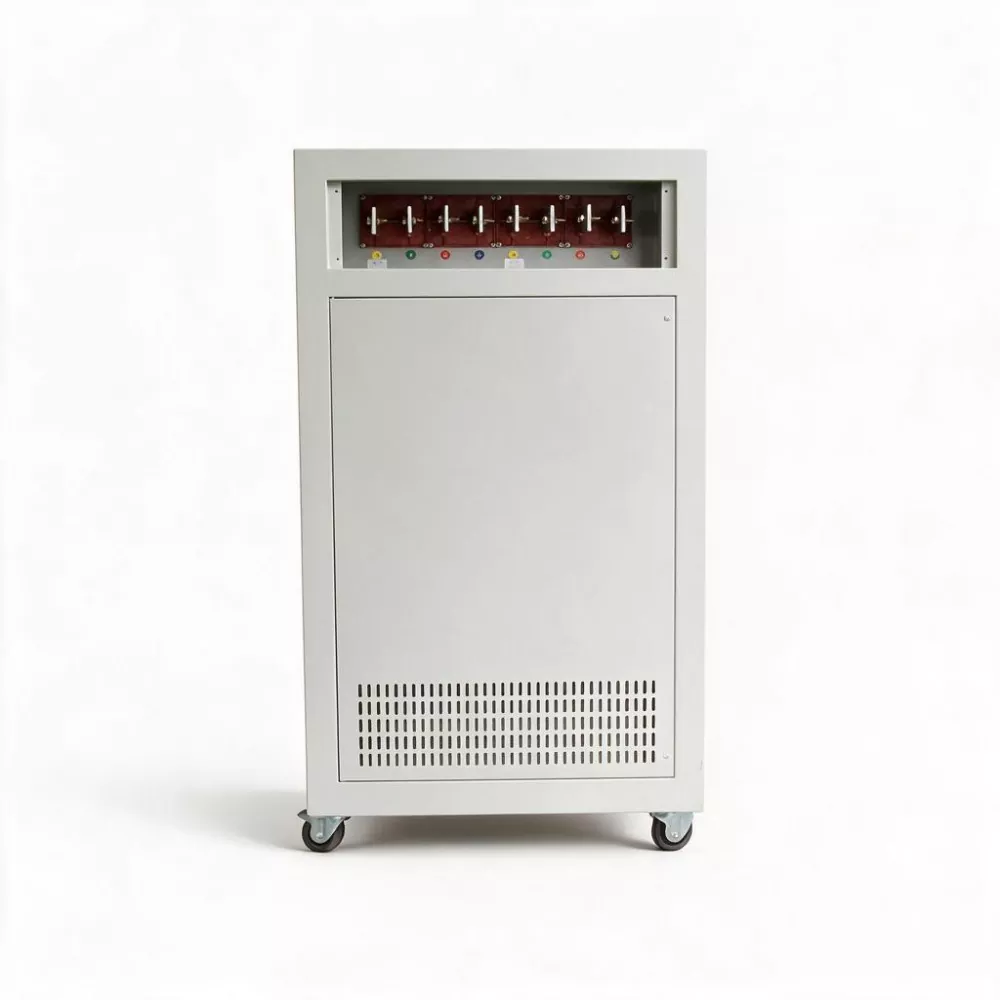

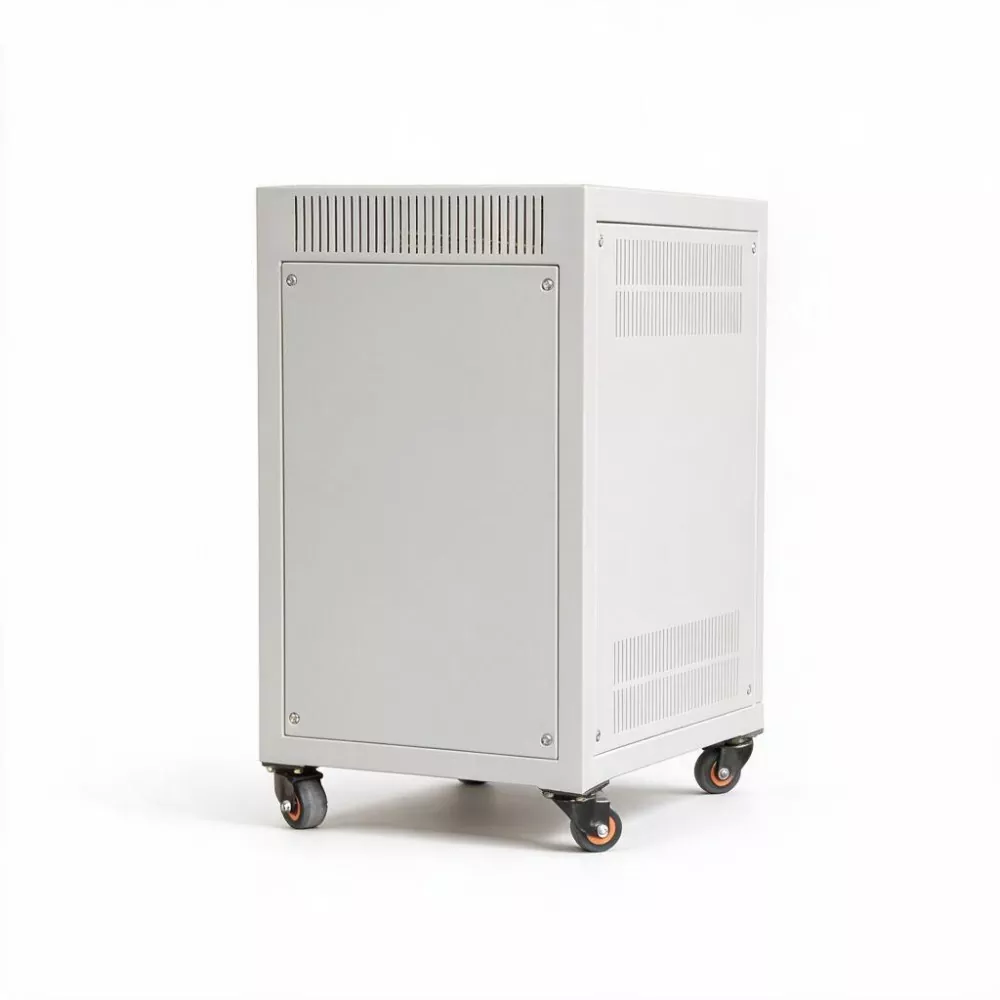

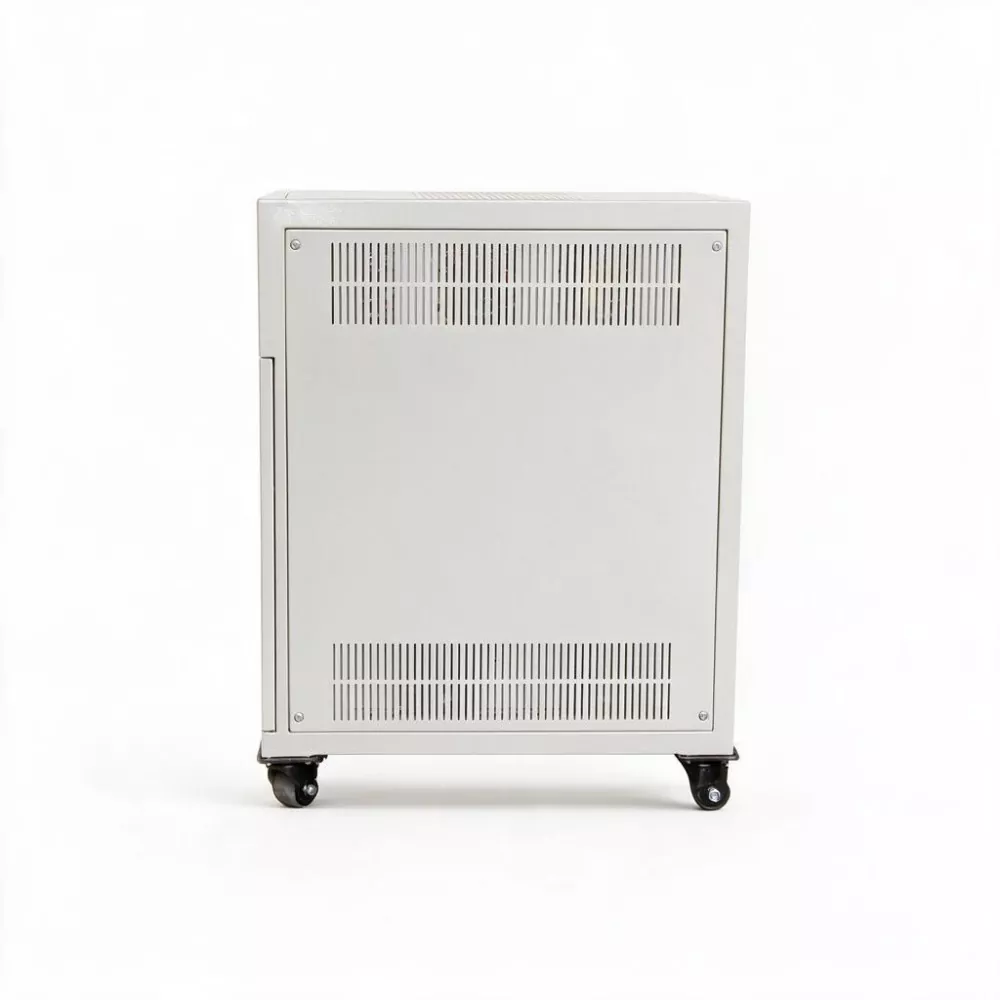

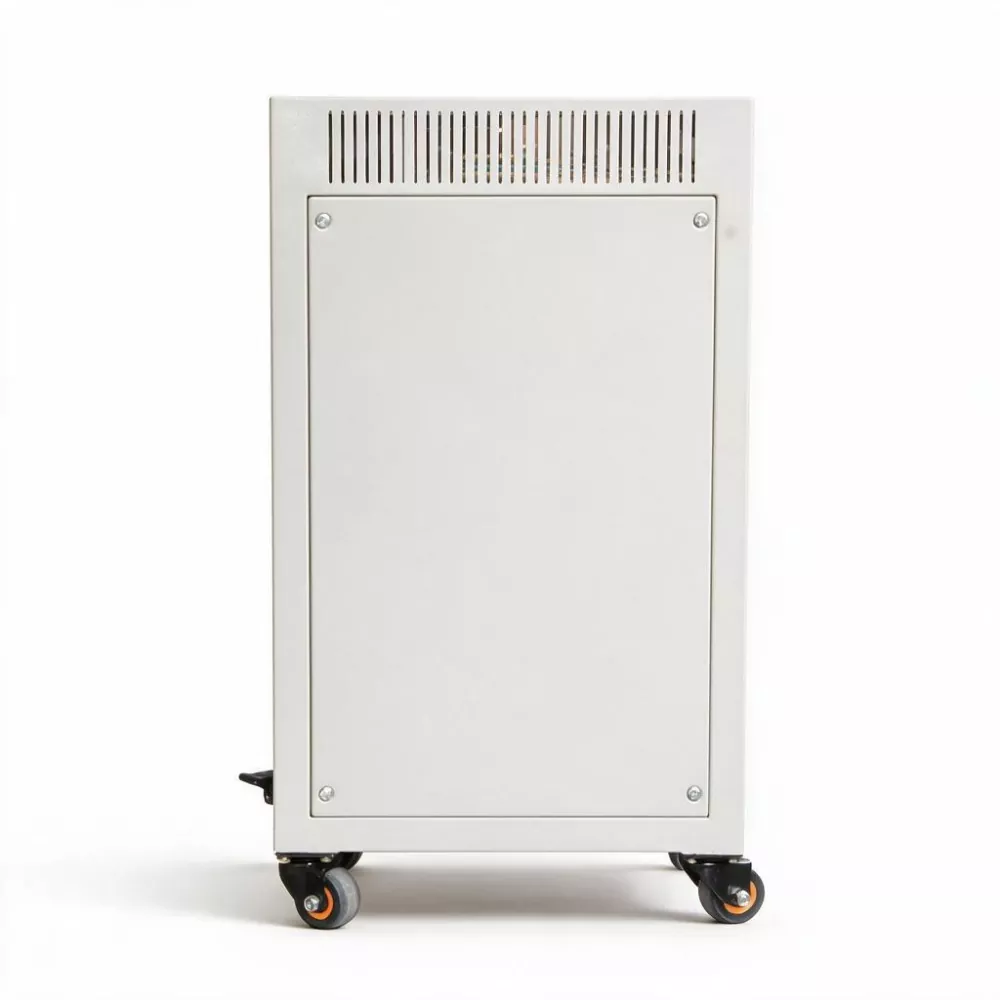

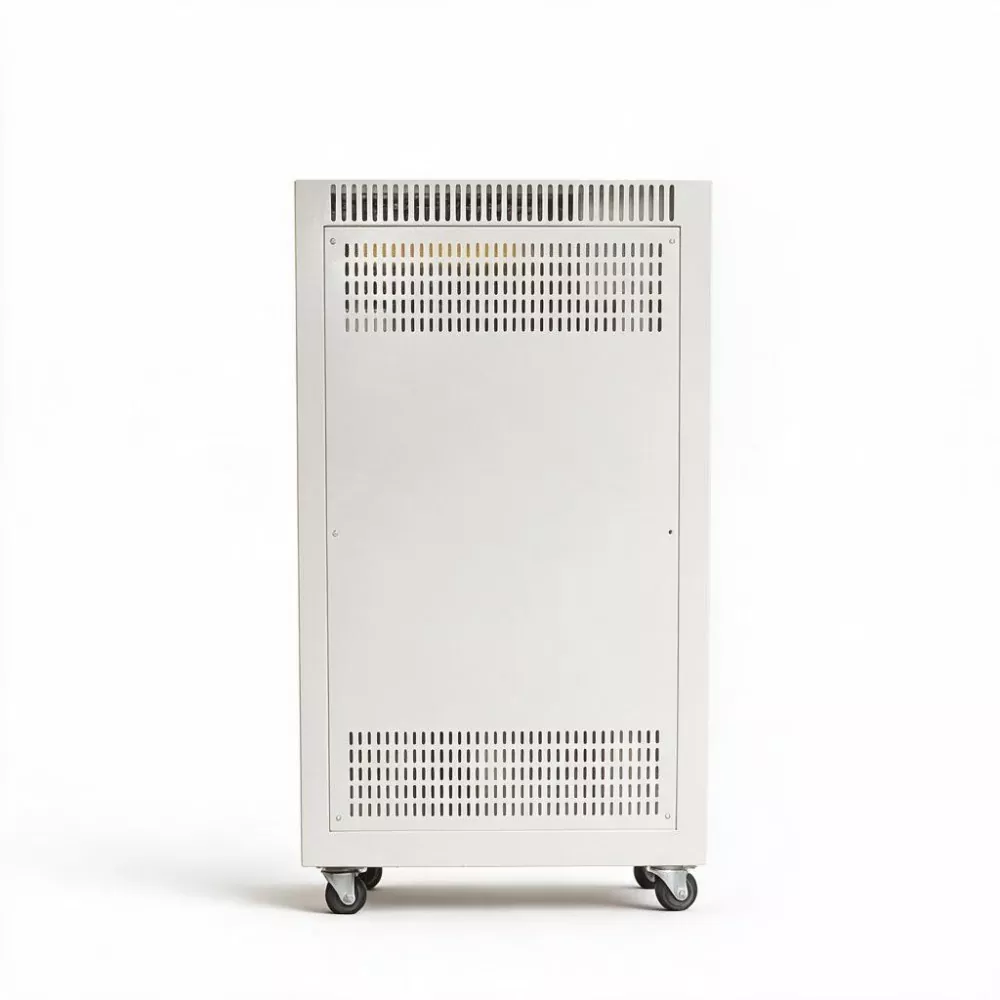

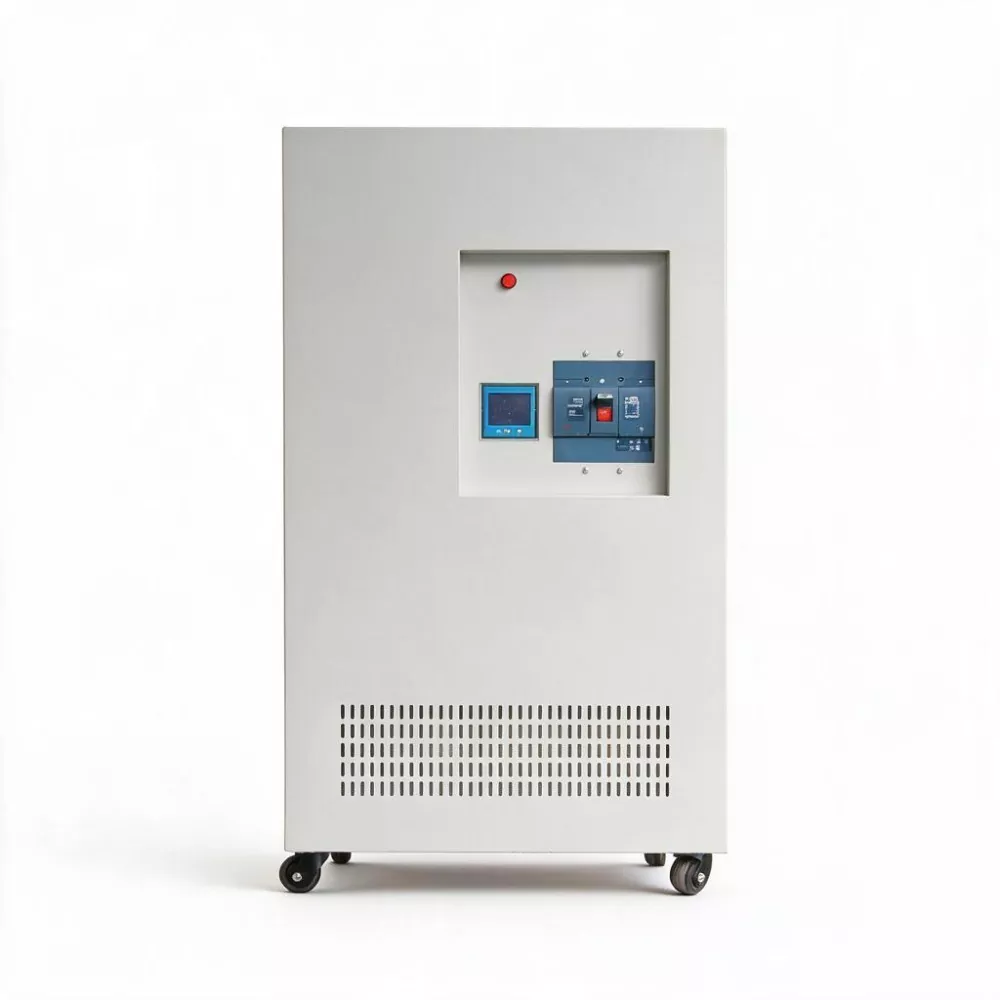

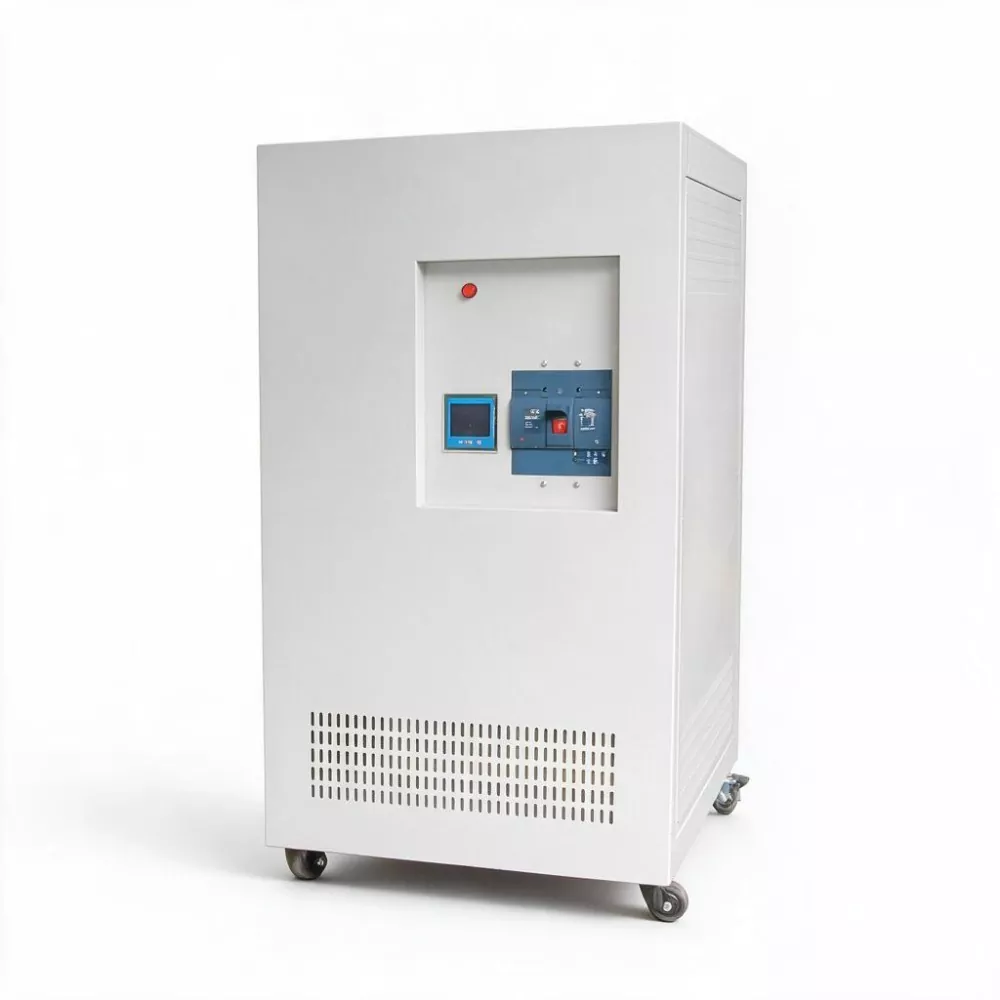

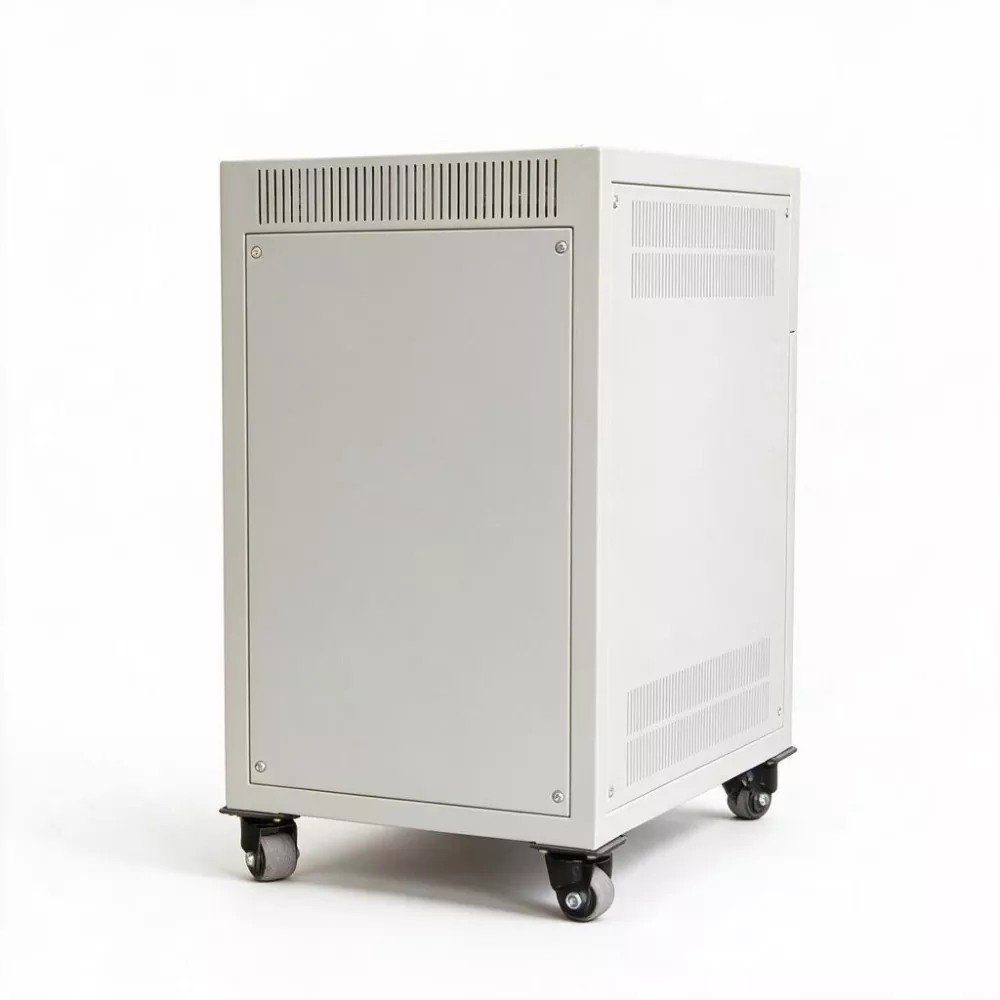

AVR tĩnh 3 pha 50kVA SCR

AVR tĩnh 3 pha 50KVA SCR sử dụng chip tính toán DSP tốc độ cao làm lõi điều khiển để theo dõi sự thay đổi của điện áp đầu vào ba pha trong thời gian thực. Khi điện áp lưới dao động, hệ thống DSP sẽ tính toán điện áp bù cần thiết trong vòng một phần nghìn giây và thực hiện bù chuyển mạch nhanh không tiếp xúc thông qua mô-đun SCR (thyristor), từ đó đạt được độ ổn định điện áp tức thời của đầu ra. Toàn bộ quá trình không yêu cầu bất kỳ bộ phận chuyển động cơ học nào, loại bỏ hoàn toàn các vấn đề về mòn chổi than, tạo tia lửa và thay thế thường xuyên.

Thông số sản phẩm

Các tính năng chính

1. Không có kiểm soát liên lạc

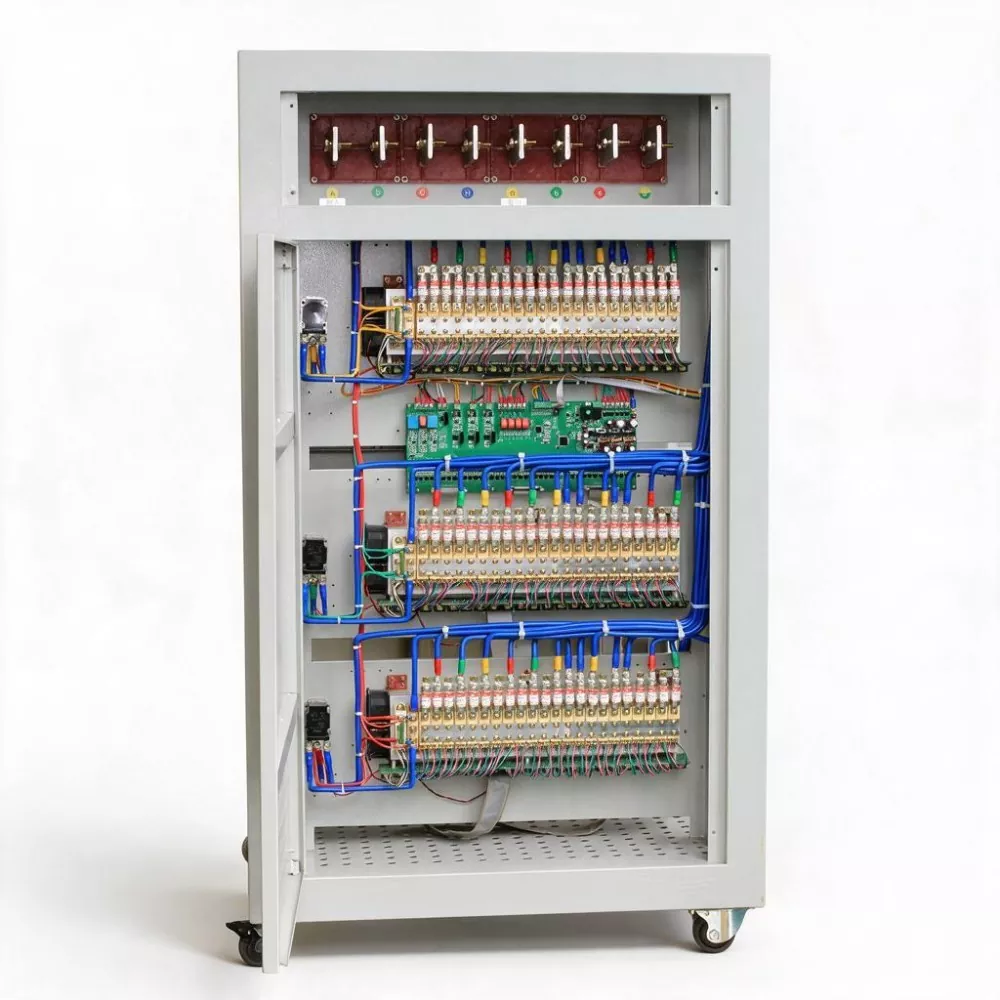

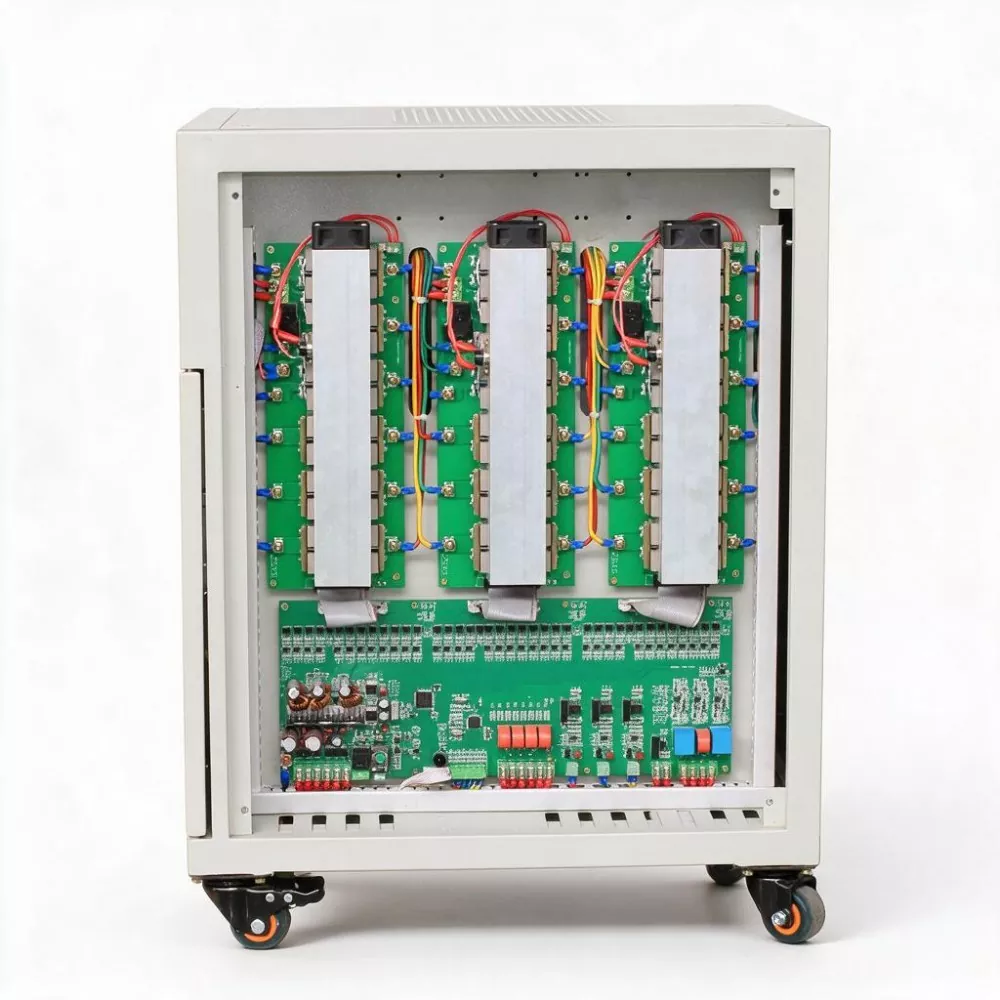

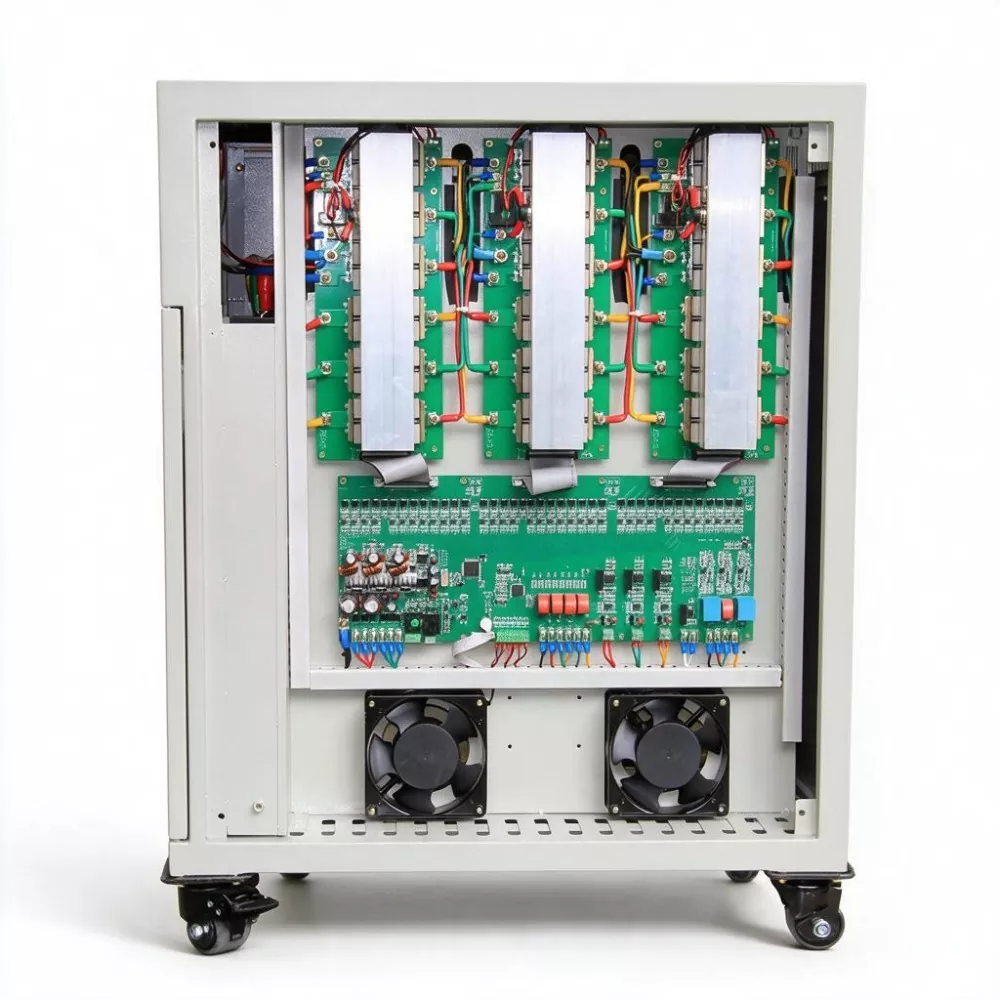

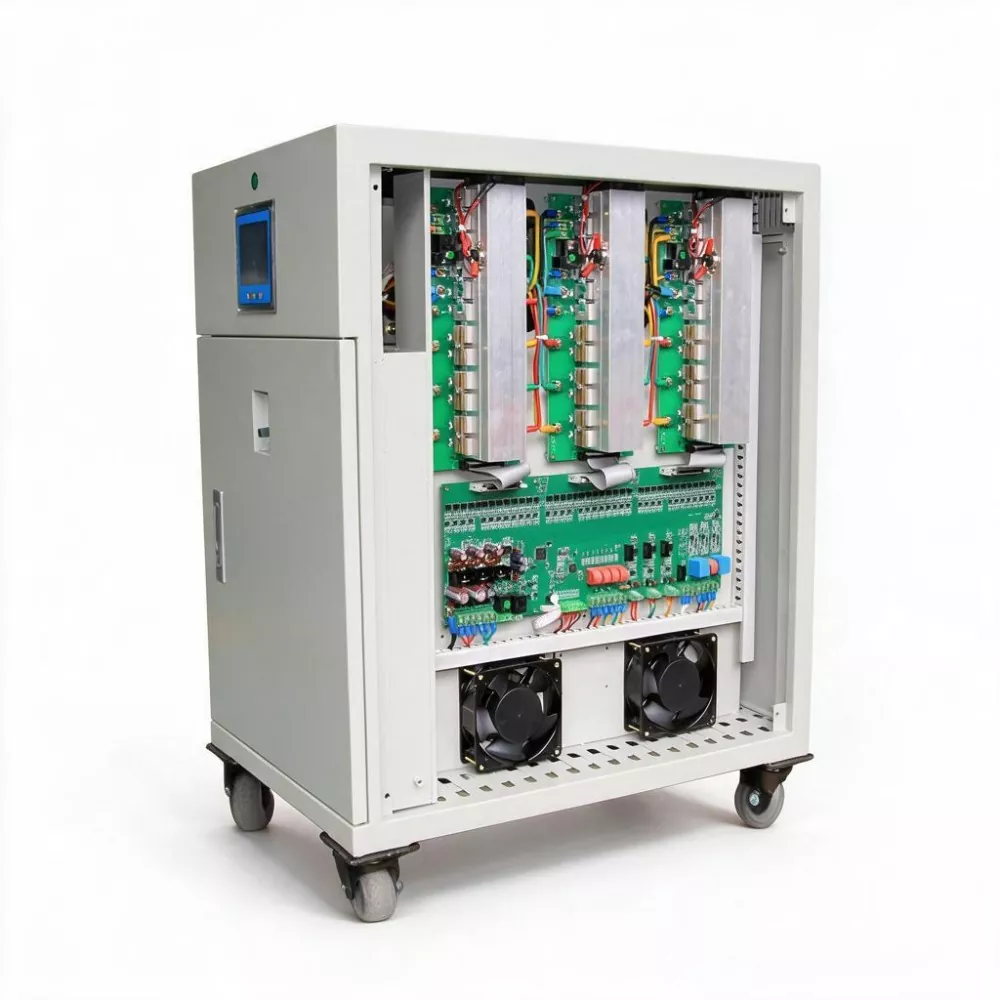

Mô-đun SCR được sử dụng để đạt được khả năng bù và điều chỉnh điện áp nhanh chóng. Toàn bộ máy không có bất kỳ bộ phận chuyển động cơ học nào (không có chổi than, không có động cơ servo). Điều này giúp loại bỏ hoàn toàn các vấn đề cần bảo trì của bộ điều chỉnh điện áp truyền thống như hao mòn chổi than, đánh lửa và thay thế thường xuyên, đạt được khả năng vận hành thực sự không cần bảo trì và giảm đáng kể chi phí vận hành toàn bộ vòng đời.

2. Điều khiển kỹ thuật số DSP

Sử dụng chip đo điện toán DSP làm lõi điều khiển, kết hợp với công nghệ lấy mẫu AC nhanh và công nghệ hiệu chỉnh giá trị hiệu quả, nó có thể theo dõi những thay đổi của điện áp lưới theo thời gian thực. Tốc độ phản hồi có thể đạt từ 10ms đến 40ms (có thể điều chỉnh) và có thể hoàn thành việc điều chỉnh trong vòng một phần nghìn giây khi lưới điện dao động, đảm bảo sự ổn định tức thời của điện áp đầu ra, đặc biệt phù hợp với các thiết bị có quá độ điện áp nhạy cảm.

3. Độ chính xác ổn định điện áp cao

Độ chính xác ổn định điện áp pha là ± 1% và độ chính xác điện áp đường dây là ± 1,5%. Tỷ lệ biến dạng dạng sóng đầu ra nhỏ hơn 0,1% mà không tạo ra sóng hài gia tăng, đảm bảo nguồn điện ổn định và thuần khiết cho các dụng cụ chính xác, thiết bị y tế và hệ thống điều khiển số.

4. Hiệu quả cao

Hiệu suất AVR tĩnh 3 pha 50KVA SCR ≥99%, cao hơn nhiều so với 96% của bộ điều chỉnh điện áp loại servo truyền thống. Khả năng tự tổn thất cực kỳ thấp và hoạt động lâu dài có thể giảm đáng kể chi phí tiêu thụ năng lượng, đáp ứng yêu cầu của doanh nghiệp về tiết kiệm năng lượng, giảm phát thải và sản xuất xanh.

5. Công nghệ chuyển mạch dòng điện bằng không

Sử dụng công nghệ chuyển mạch dòng điện bằng 0, mô-đun SCR được bật và tắt ở điểm dòng điện bằng 0, tránh hiệu quả hiện tượng sốc dòng điện và tăng vọt điện áp trong thời điểm chuyển mạch, cải thiện độ an toàn và độ tin cậy khi vận hành thiết bị.

6. Bảo vệ có thể lập trình và giám sát thông minh

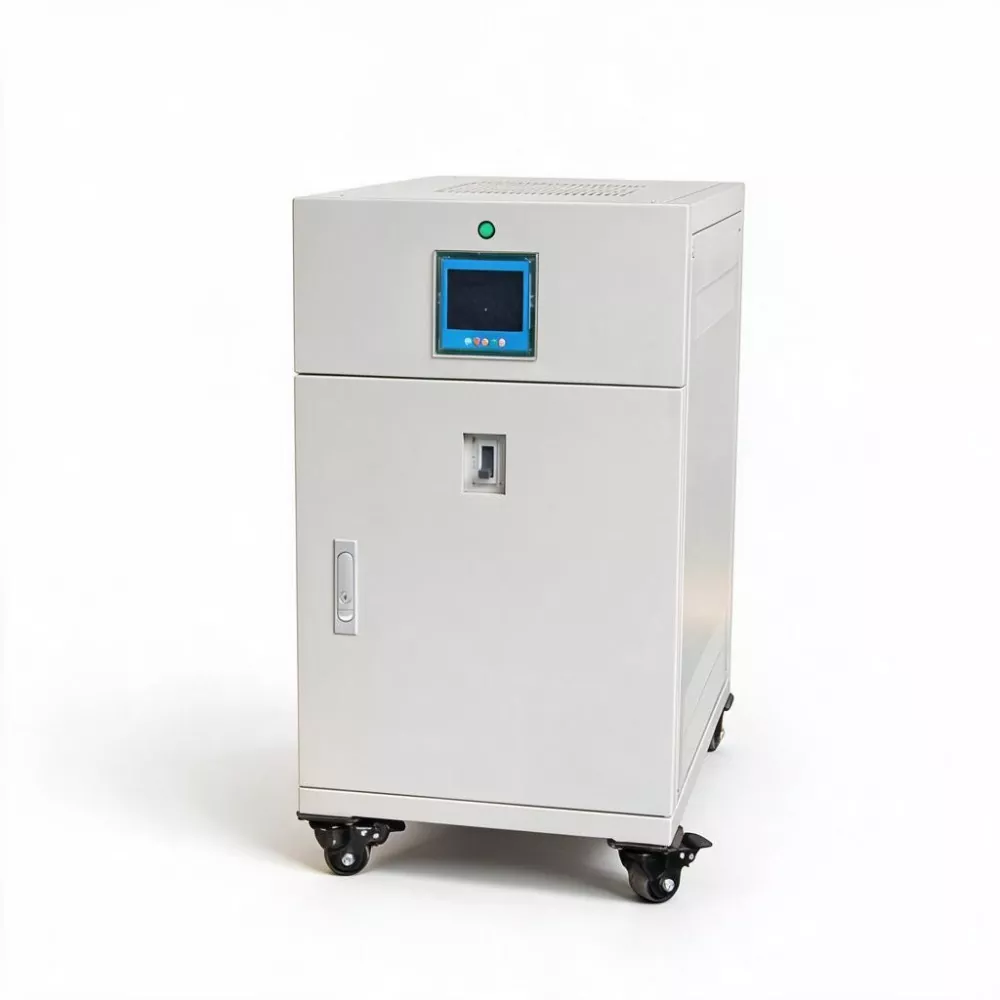

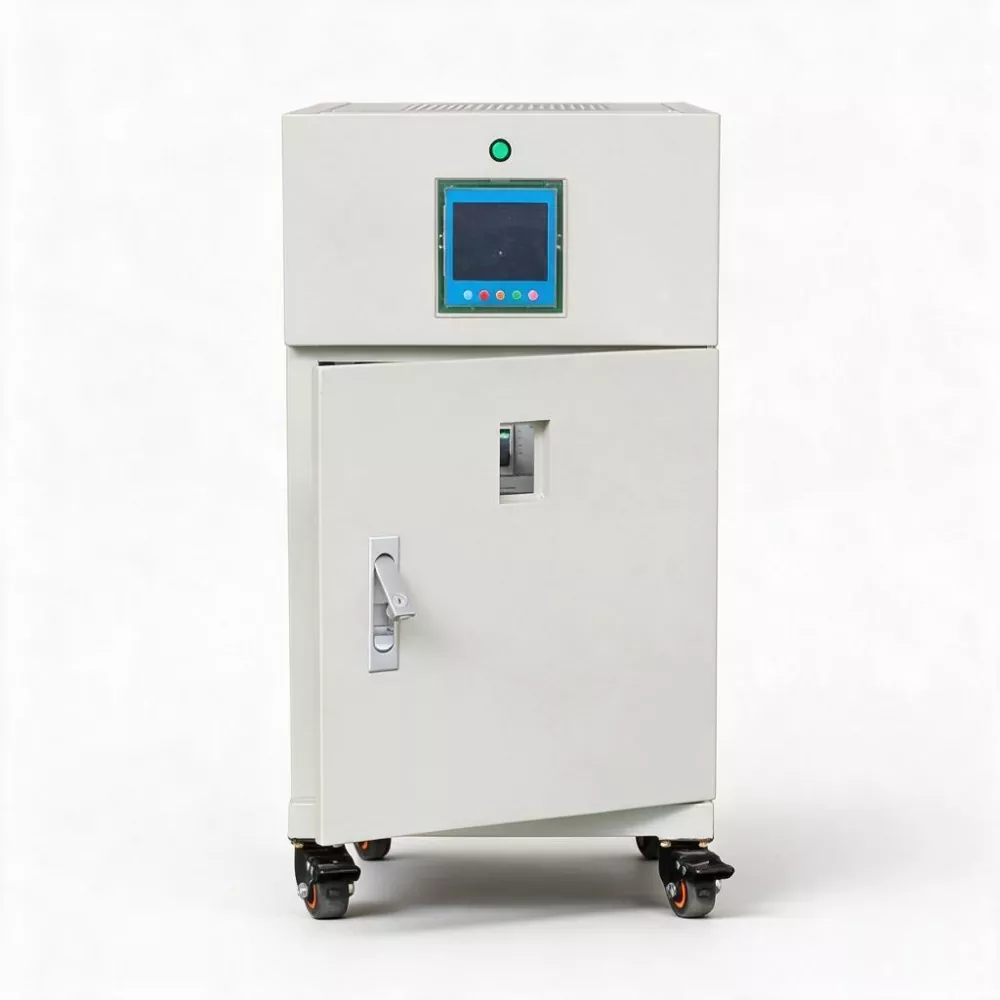

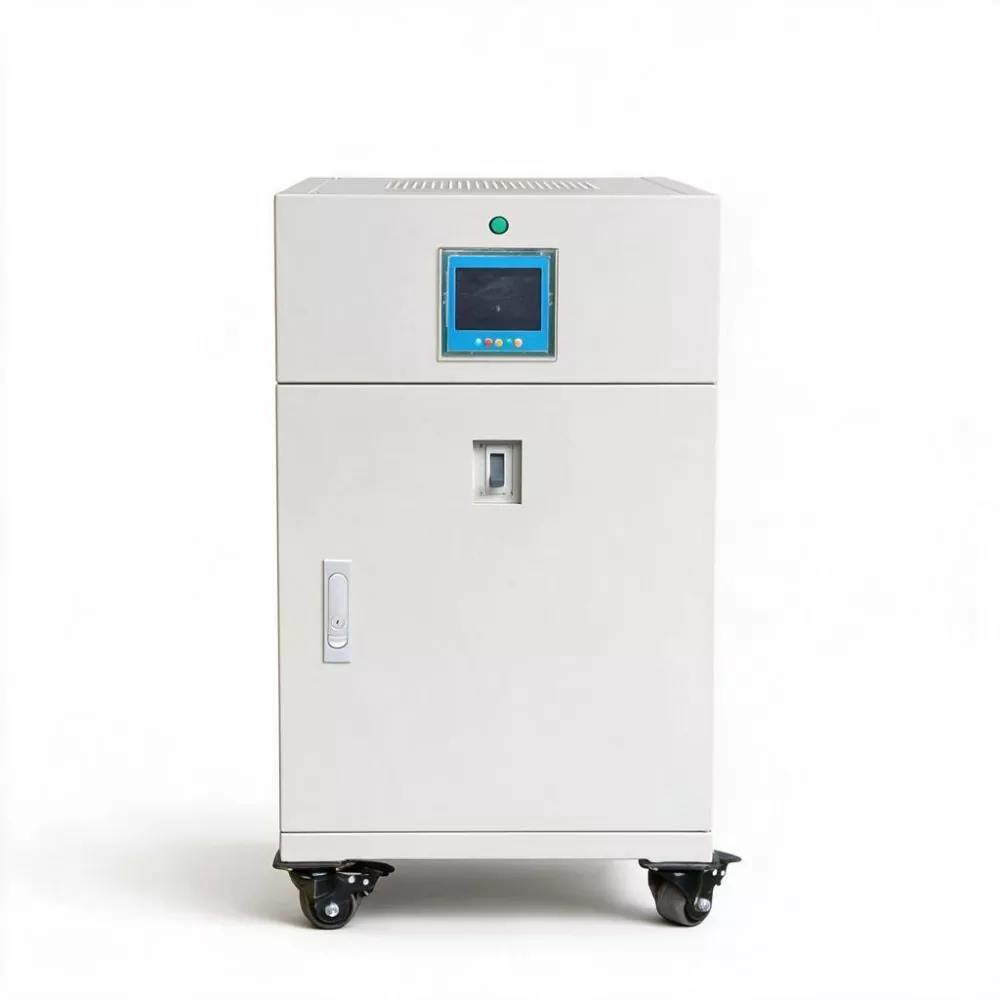

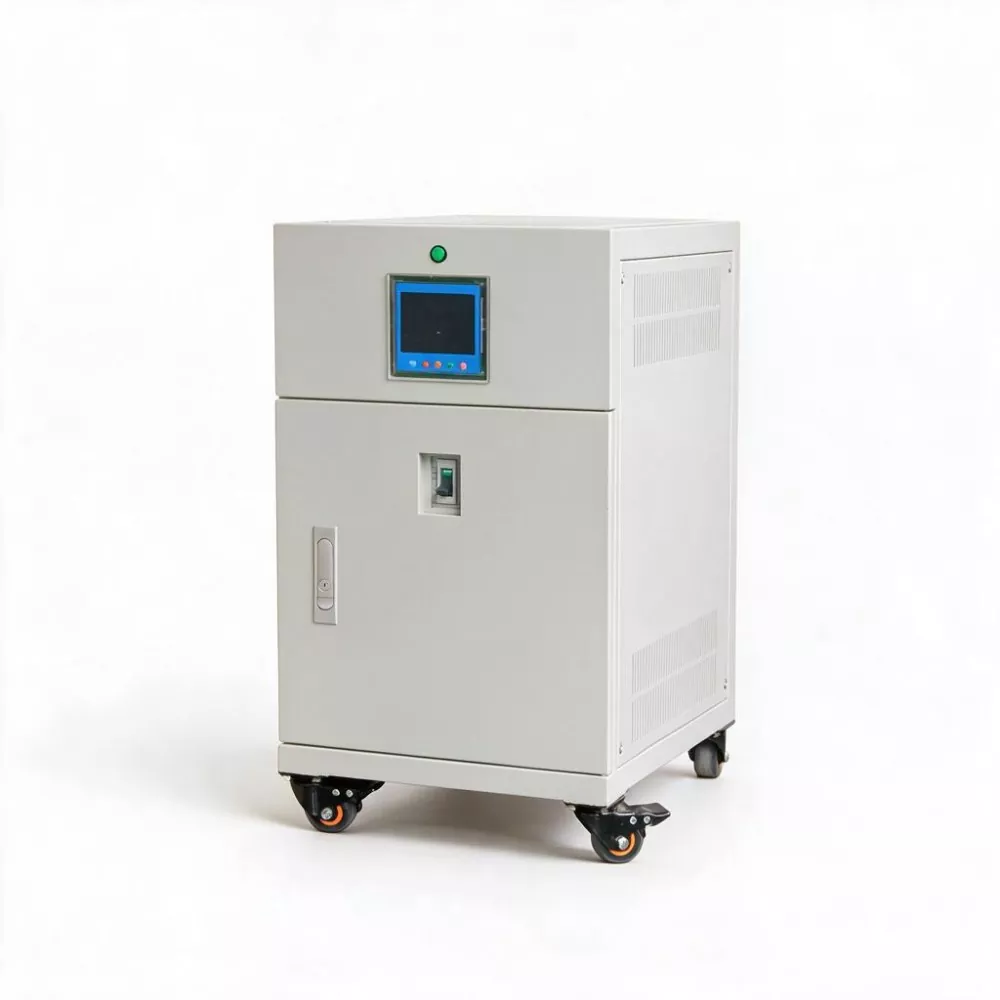

Người dùng có thể đặt ngưỡng bảo vệ quá áp, thiếu điện áp, quá dòng và độ chính xác ổn định điện áp thông qua lập trình. Tích hợp nhiều chức năng bảo vệ như quá tải, quá điện áp, thấp áp, ngắn mạch, quá nhiệt và mất pha, cũng như chức năng tự động bỏ qua. Màn hình LED kỹ thuật số hiển thị điện áp, dòng điện và nguồn ba pha trong thời gian thực và trạng thái hoạt động rõ ràng trong nháy mắt.

7. Cách điện loại E, cường độ điện áp chịu được cao

Cấp cách điện đạt đến cấp E và độ bền cách điện có thể chịu được AC 2500V/1 phút mà không bị phóng điện hoặc đánh thủng. Phạm vi nhiệt độ hoạt động của sản phẩm là -5oC đến 40oC, độ ẩm tương đối dưới 90% và phù hợp với nhiều môi trường công nghiệp khác nhau.

Ứng dụng sản phẩm

1. Dây chuyền sản xuất tự động hóa công nghiệp: Cung cấp nguồn điện áp ổn định tốc độ cao cho hệ thống điều khiển PLC, bộ truyền động servo, trạm làm việc của robot và dây chuyền lắp ráp tự động, ngăn chặn tình trạng báo động, tắt máy và gián đoạn sản xuất do quá áp điện áp gây ra.

2. Thiết bị gia công cơ khí và kim loại quy mô lớn: Thích hợp cho các thiết bị gia công công suất lớn như máy công cụ lớn, máy cắt laser, máy cắt plasma và thiết bị dập, cung cấp nguồn điện áp ổn định để đảm bảo độ chính xác gia công và an toàn thiết bị.

3. Cơ sở y tế: Cung cấp nguồn điện ổn định có độ chính xác cao, độ tinh khiết cao cho các trung tâm chẩn đoán hình ảnh (CT, MRI), thiết bị phòng mổ và các dụng cụ chính xác trong phòng thí nghiệm, đảm bảo chất lượng chẩn đoán và an toàn cho bệnh nhân.

4. Trạm gốc truyền thông và trung tâm dữ liệu: Được sử dụng để chuyển đổi nguồn điện và mặt trước của máy điều hòa không khí chính xác trong trạm gốc truyền thông 5G và các trung tâm dữ liệu vừa và nhỏ, đảm bảo thiết bị liên lạc không bị hỏng do dao động điện áp.

5. Thang máy và thiết bị tòa nhà: Cung cấp nguồn điện ổn định cho các thiết bị quan trọng như hệ thống thang máy, điều hòa trung tâm, máy bơm chữa cháy trong các tòa nhà cao tầng, tránh hỏng hóc thiết bị và các nguy cơ mất an toàn do điện áp bất thường gây ra.

6. Các tổ chức nghiên cứu và thử nghiệm: Cung cấp nguồn điện áp ổn định có độ chính xác cao cho các phòng thử nghiệm môi trường, dụng cụ đo chính xác và thiết bị kiểm tra công suất cao trong phòng thí nghiệm của trường đại học, trung tâm kiểm tra chất lượng và viện nghiên cứu, đảm bảo tính chính xác và độ lặp lại của dữ liệu thực nghiệm.

Sự khác biệt và ưu điểm so với bộ điều chỉnh điện áp loại động cơ servo truyền thống là gì?

Với sự cải tiến liên tục của trình độ sản xuất chính xác và tự động hóa công nghiệp hiện đại, ngày càng có nhiều thiết bị điện có yêu cầu cao hơn về chất lượng nguồn điện, không chỉ yêu cầu điện áp ổn định mà còn có thể phản ứng ngay lập tức với dao động điện áp để tránh rối loạn chương trình PLC, báo động truyền động servo và độ lệch đo của các dụng cụ chính xác. Mặc dù bộ điều chỉnh điện áp loại động cơ servo truyền thống có hiệu suất đáng tin cậy, phương pháp điều chỉnh chổi than cơ học của chúng xác định rằng tốc độ phản hồi có giới hạn vật lý (thường trong vài giây), khó đáp ứng yêu cầu của tải cao cấp nhạy cảm với điện áp chuyển tiếp.

AVR tĩnh 3 pha 50KVA SCR có độ chính xác điều chỉnh điện áp là ± 1%, vượt trội hơn nhiều so với ± 3% của bộ điều chỉnh điện áp loại servo truyền thống. Tốc độ phản hồi của nó có thể đạt tới 10ms, hoàn thành hành động điều chỉnh trong chu kỳ dao động điện áp lưới đầu tiên, đảm bảo rằng thiết bị nhạy cảm ở phía sau hầu như không cảm nhận được sự thay đổi điện áp.

Về mặt hiệu quả, hiệu suất của sản phẩm là ≥99% và có thể tiết kiệm đáng kể chi phí điện năng cho doanh nghiệp về lâu dài.

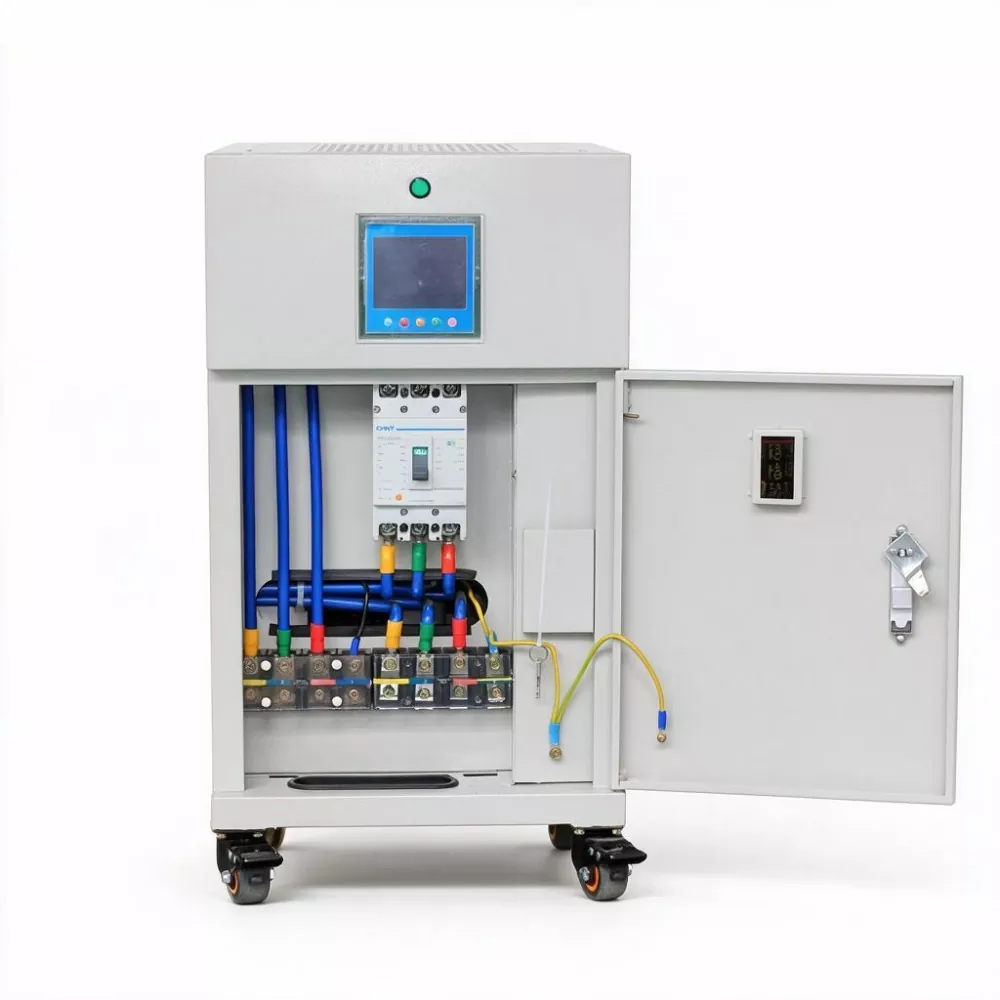

Về mặt thông minh, SBWZ-50KVA được trang bị các chức năng cài đặt có thể lập trình. Người dùng có thể đặt các ngưỡng bảo vệ quá áp, thiếu điện áp, quá dòng và độ chính xác điều chỉnh điện áp theo nhu cầu thực tế tại chỗ. Màn hình LED kỹ thuật số có thể hiển thị dữ liệu vận hành theo thời gian thực như điện áp pha ba pha, dòng điện pha và nguồn điện. Sản phẩm hỗ trợ kết nối ba pha năm dây (L1, L2, L3, N, PE) và tương thích với lưới tần số kép 50/60Hz.

Dịch vụ tùy biến

KTAC cung cấp các dịch vụ OEM/ODM, bao gồm màu sắc bề ngoài, phương pháp đóng gói, dải điện áp đầu vào/đầu ra và các mô-đun chức năng đặc biệt (chẳng hạn như thiết bị lọc EMI, thiết bị chống sét, giao diện giám sát RS232/RS485), v.v. Vui lòng liên hệ với chúng tôi để có các giải pháp tùy chỉnh.

Câu hỏi thường gặp

1. Sự khác biệt cơ bản giữa dòng SBWZ và bộ ổn áp động cơ servo SBW truyền thống là gì?

Dòng SBWZ áp dụng công nghệ điều khiển kỹ thuật số DSP và công nghệ chuyển mạch không tiếp xúc SCR và toàn bộ máy không có bộ phận chuyển động cơ học (không có chổi than, không có động cơ servo). Trong khi dòng SBW truyền thống dựa vào động cơ servo để dẫn động chổi than trượt trên cuộn dây máy biến áp nhằm điều chỉnh điện áp, thì nó lại gặp vấn đề về hao mòn cơ học và tốc độ phản hồi chậm. Tốc độ phản hồi của SBWZ có thể đạt 10ms đến 40ms, nhanh hơn hàng chục lần so với dòng SBW (cấp hai); độ chính xác ổn định điện áp ±1% cũng tốt hơn nhiều so với độ chính xác của dòng SBW' ±3%.

2. "Không tiếp xúc" nghĩa là gì? Những lợi thế là gì?

"Không tiếp xúc" có nghĩa là trong quá trình điều chỉnh điện áp của bộ ổn áp, không có bộ phận tiếp xúc cơ học nào (như tiếp điểm trượt giữa chổi than và cuộn dây). Việc bù điện áp được hoàn thành thông qua mô-đun thyristor SCR theo cách chuyển mạch điện tử. Những ưu điểm bao gồm: không hao mòn cơ học, không cần bảo trì, không có tia lửa, tốc độ phản hồi nhanh, tuổi thọ cao, độ tin cậy cao và phù hợp để hoạt động liên tục trong thời gian dài.

3. Tốc độ phản hồi từ 10ms đến 40ms có ý nghĩa gì trong các ứng dụng thực tế?

Điều đó có nghĩa là khi điện áp lưới dao động, SBWZ-50KVA có thể hoàn thành quá trình phát hiện, tính toán và bù trong một chu kỳ lưới (20ms). Đối với các thiết bị nhạy cảm ở phía sau (như PLC, bộ điều khiển servo, dụng cụ đo chính xác) hầu như không có sự thay đổi điện áp và thiết bị có thể hoạt động liên tục mà không cần báo động hoặc tắt máy do quá độ điện áp.

4. Hiệu suất của AVR tĩnh 3 pha 50KVA SCR ≥ 99% đạt được như thế nào?

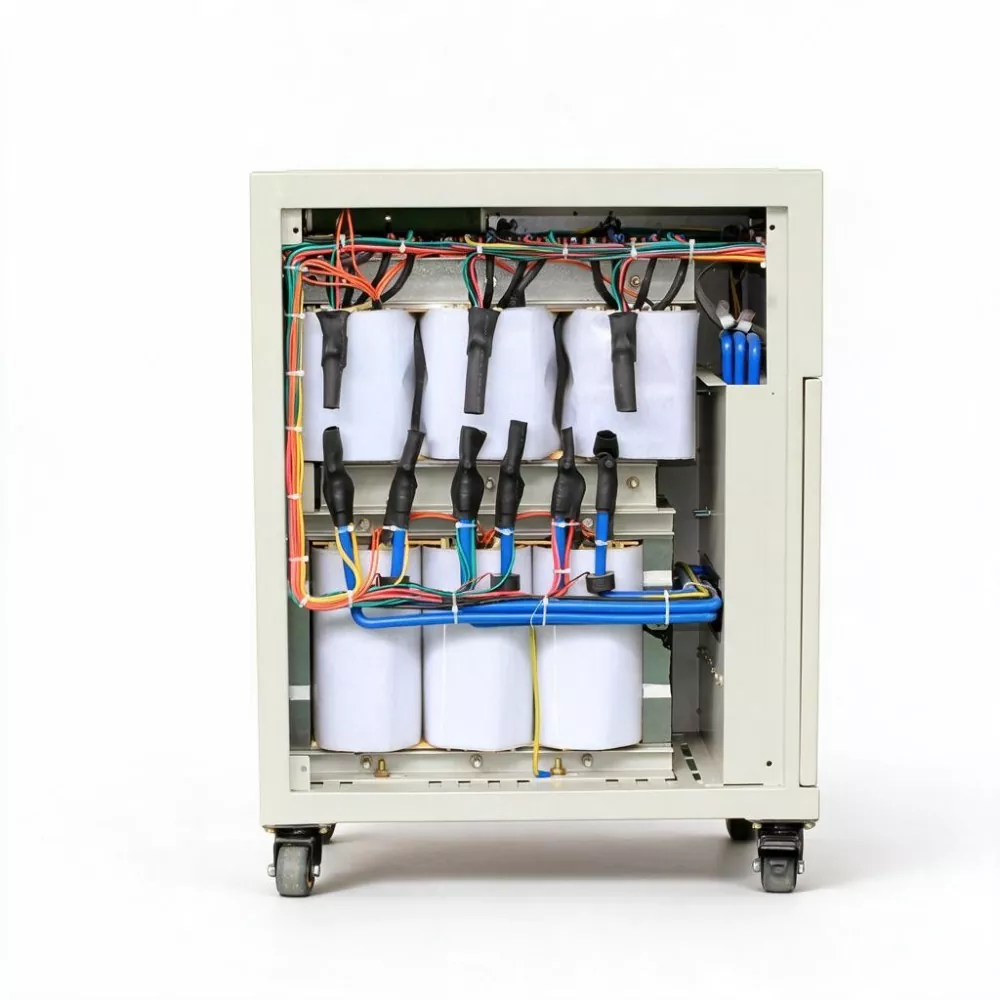

Dòng SBWZ áp dụng sơ đồ thiết kế kết hợp công nghệ chuyển mạch không tiếp xúc SCR và máy biến áp cách ly hiệu quả. Độ sụt điện áp dẫn của mô-đun SCR cực kỳ thấp và tổn thất dẫn điện ít hơn nhiều so với tổn thất điện trở tiếp xúc của chổi than truyền thống; đồng thời, thuật toán điều khiển DSP tối ưu hóa chiến lược bù, giúp máy biến áp luôn hoạt động trong phạm vi hiệu quả. Hiệu suất toàn diện có thể đạt trên 99%, tiết kiệm năng lượng hơn đáng kể so với các bộ ổn áp loại servo truyền thống (khoảng 96%).

5. Chức năng cài đặt lập trình có thể cài đặt những thông số nào?

Người dùng có thể đặt ngưỡng bảo vệ quá áp, ngưỡng bảo vệ thấp áp, ngưỡng bảo vệ quá dòng, độ chính xác ổn định điện áp và các thông số chính khác thông qua bảng điều khiển thiết bị hoặc giao diện truyền thông. Điều này cho phép SBWZ-50KVA thích ứng linh hoạt với các môi trường lưới và yêu cầu tải khác nhau, đồng thời hoàn thành việc khớp thông số một cách nhanh chóng tại công trường mà không cần cài đặt trước tại nhà máy.

6. Thiết bị hỗ trợ những giao thức liên lạc và phương pháp giám sát nào?

Cấu hình tiêu chuẩn hỗ trợ giao diện truyền thông RS485 và giao thức Modbus-RTU có thể được mở rộng. Thiết bị có thể được kết nối với hệ thống DCS của nhà máy, hệ thống SCADA hoặc nền tảng quản lý năng lượng (EMS) để đạt được khả năng giám sát thời gian thực từ xa về trạng thái điện áp, dòng điện, nguồn và cảnh báo, hỗ trợ vận hành không người lái và bảo trì dự đoán.
