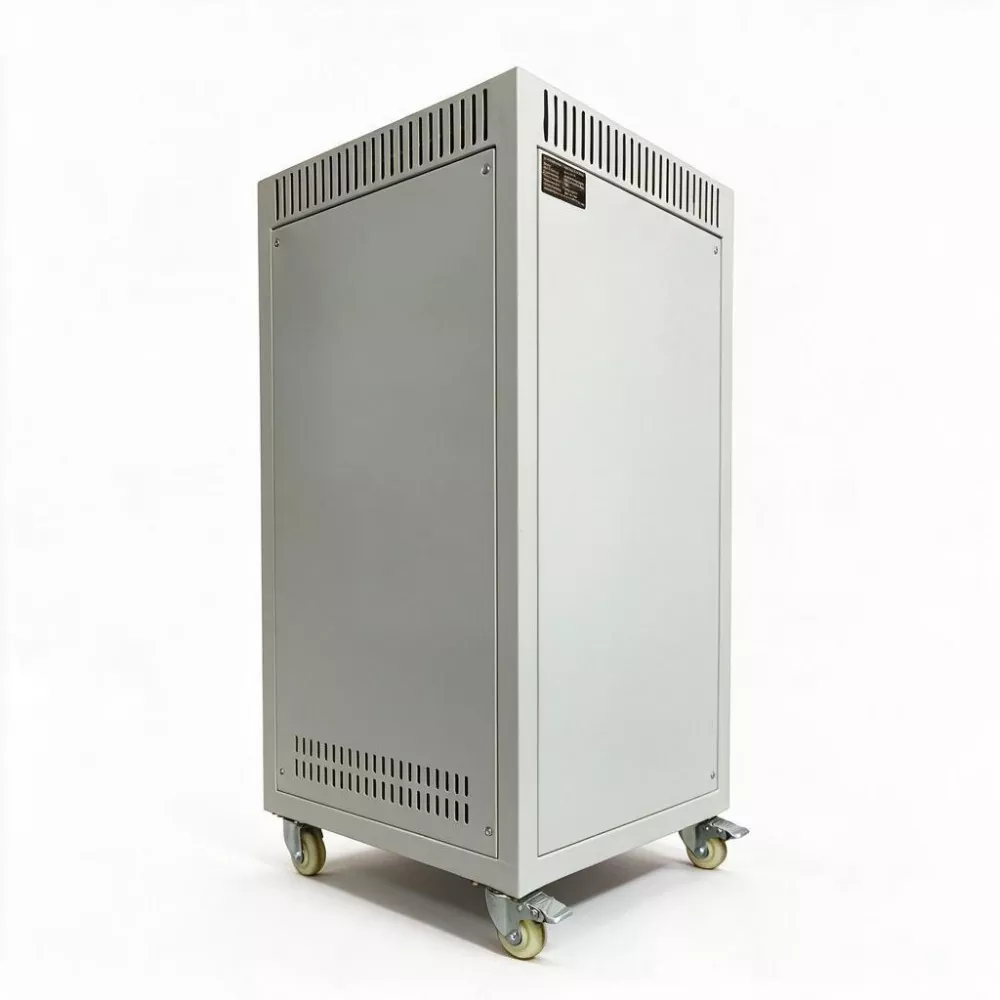

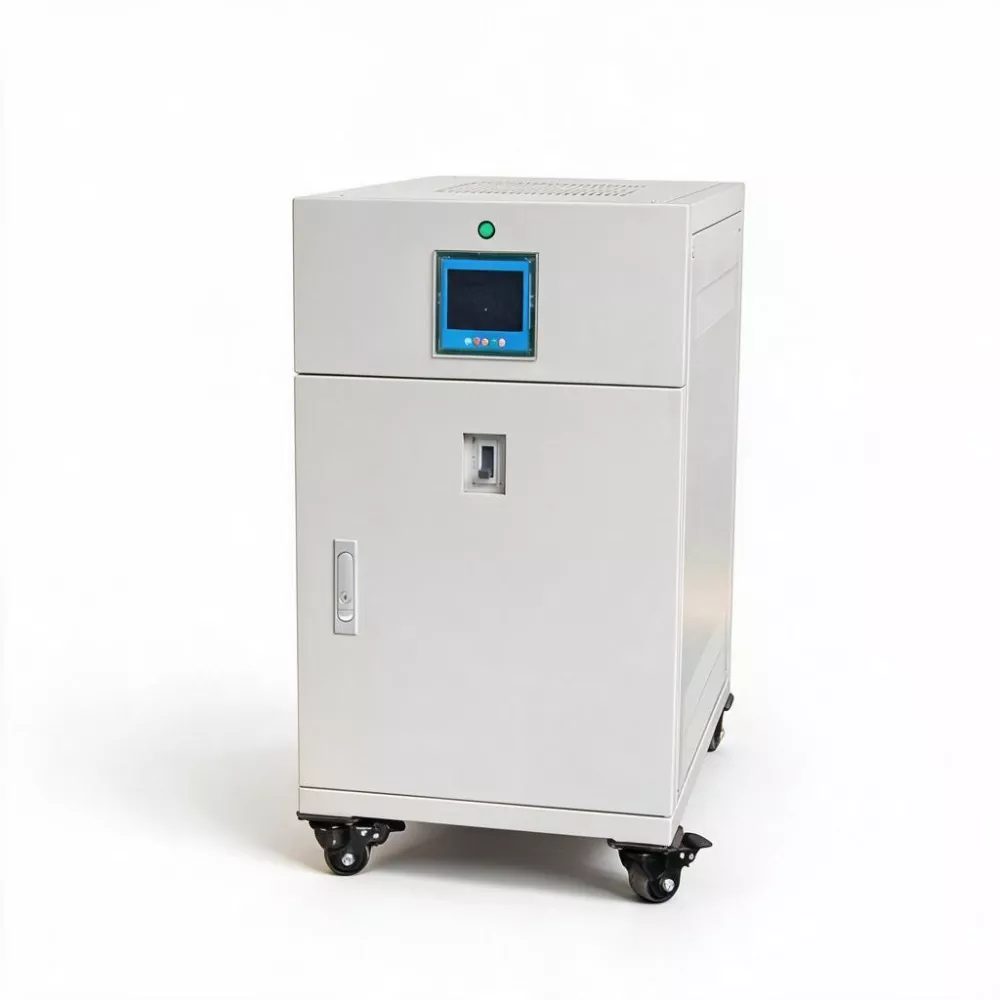

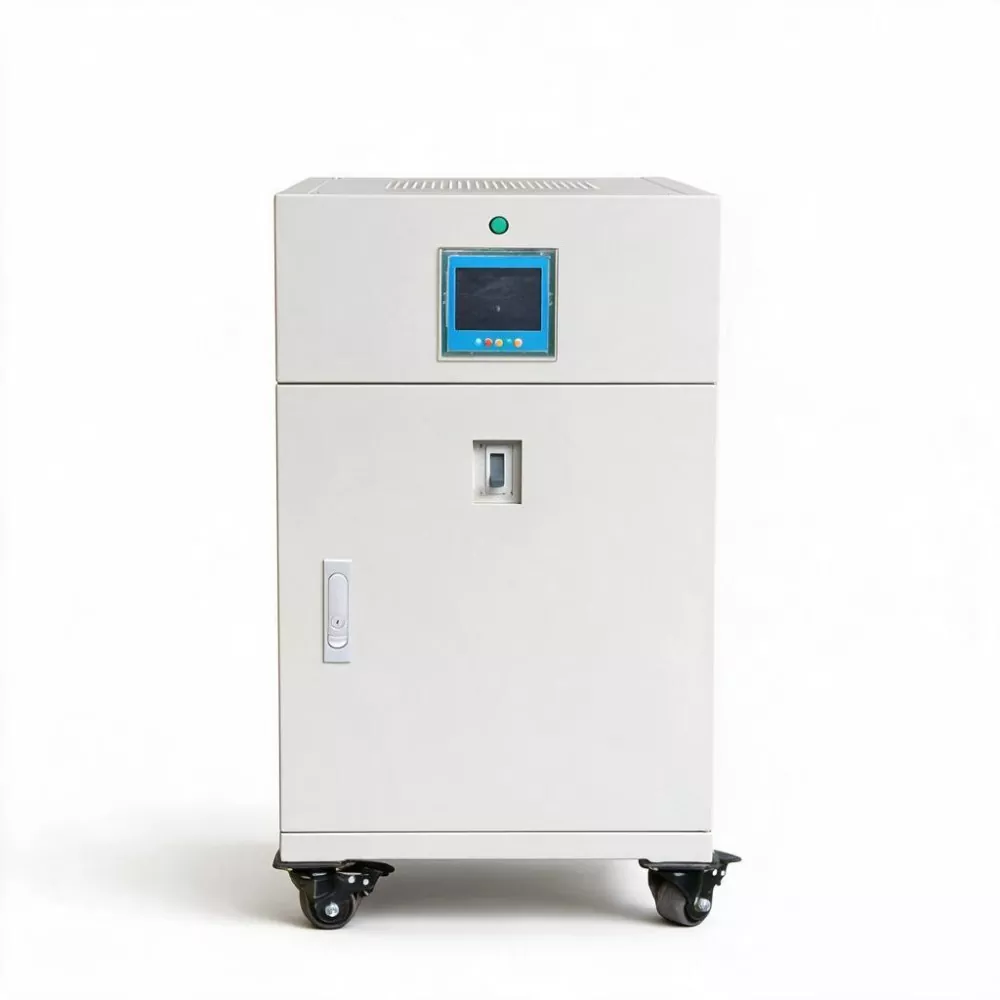

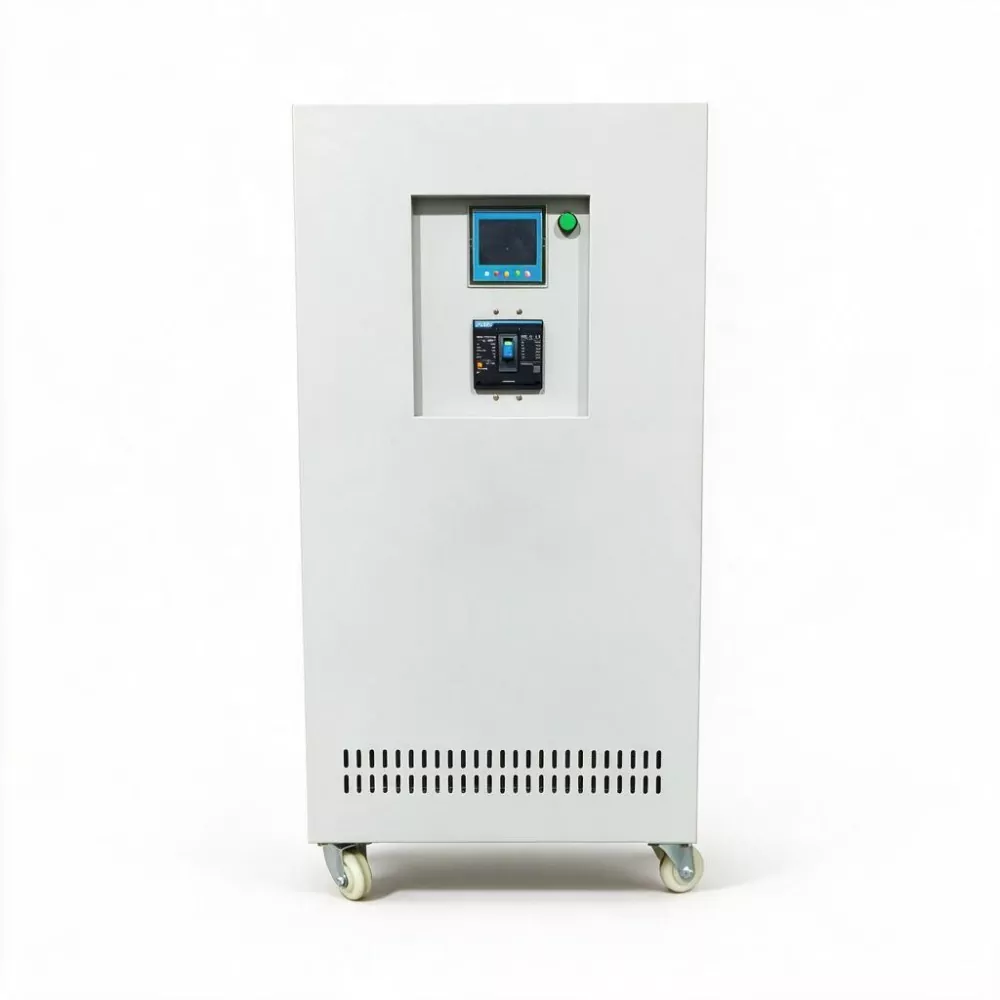

AVR tĩnh 3 pha 100kVA SCR

Nền tảng của nền kinh tế số hiện đại là trung tâm dữ liệu và mạng truyền thông. Máy chủ, thiết bị chuyển mạch, thiết bị lưu trữ của các cơ sở này có yêu cầu cực kỳ khắt khe về chất lượng điện năng. Theo thống kê của Uptime Institute, hơn 40% số lần ngừng hoạt động của trung tâm dữ liệu có liên quan trực tiếp đến các vấn đề về chất lượng điện và một phần đáng kể trong số này không phải là mất điện hoàn toàn mà do sụt áp, chập chờn hoặc nhiễu sóng hài khiến thiết bị ngừng hoạt động để bảo vệ.

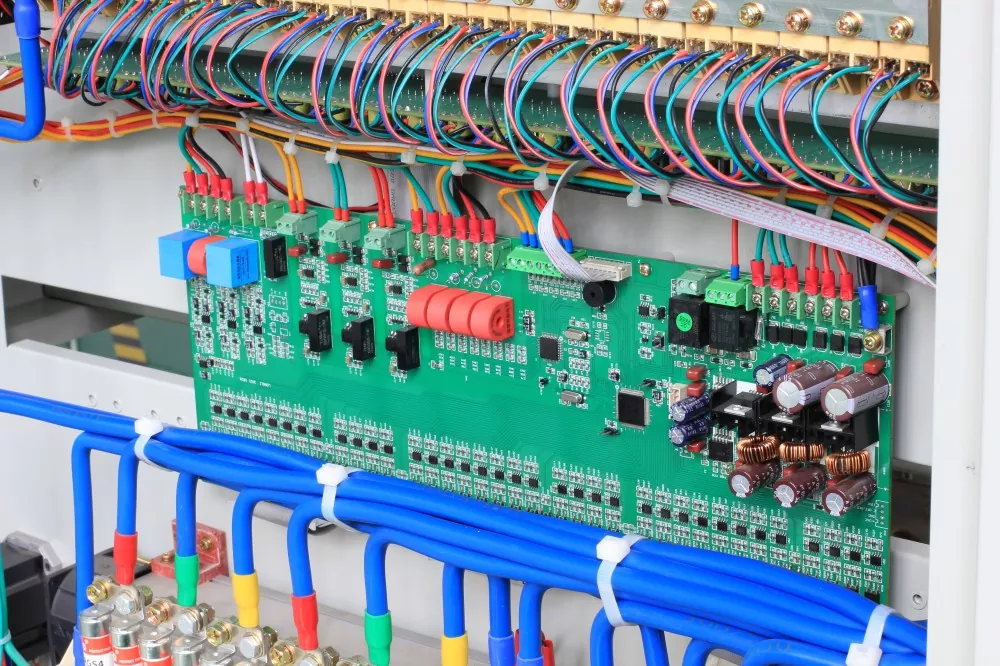

AVR tĩnh 3 pha 100KVA SCR được thiết kế với mục tiêu cốt lõi là loại "gián đoạn cung cấp điện không mất điện". Nó sử dụng chip điện toán tốc độ cao DSP và công nghệ lấy mẫu AC nhanh để theo dõi mọi thay đổi tinh vi của điện áp đầu vào trong thời gian thực. Khi xảy ra biến động điện áp, hệ thống điều khiển sẽ hoàn thành việc tính toán độ lệch trong vòng micro giây và điều khiển mô-đun SCR thực hiện bù và chuyển mạch không tiếp xúc tại điểm giao nhau bằng 0 của dòng điện, khôi phục điện áp đầu ra về giá trị cài đặt trong vòng 10ms đến 40ms.

Thông số sản phẩm

Ưu điểm so với bộ điều chỉnh điện áp loại động cơ servo truyền thống là gì?

Toàn bộ AVR tĩnh 3 pha 100KVA SCR không có bất kỳ bộ phận chuyển động cơ học nào, loại bỏ hoàn toàn sự mài mòn của chổi than, tiếp xúc kém và các nguy cơ tạo ra tia lửa. Đối với các trung tâm dữ liệu hoạt động 24/7 mà không bị gián đoạn, “không cần bảo trì” có nghĩa là không cần lên lịch ngừng hoạt động để bảo trì và không cần lưu trữ các phụ tùng thay thế dễ hỏng hóc.

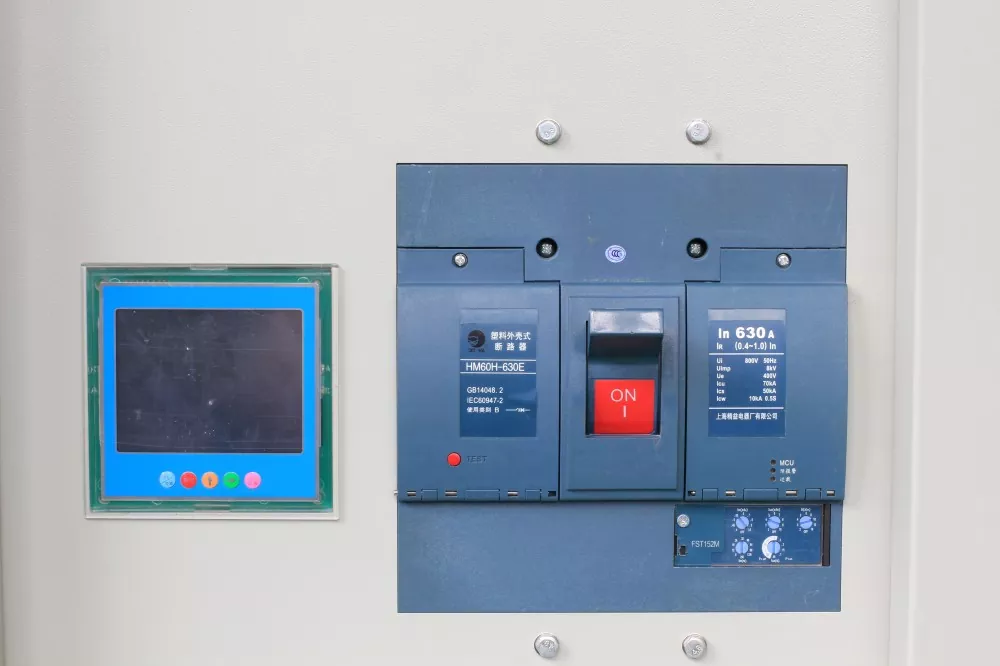

Về mặt quản lý thông minh, SBWZ-100KVA được trang bị các cài đặt lập trình toàn diện và giao diện truyền thông RS485. Nhân viên bảo trì có thể xem từ xa trạng thái vận hành điện áp, dòng điện, nguồn và thiết bị ba pha trong phòng điều khiển và đặt ngưỡng bảo vệ quá áp, thiếu điện áp và quá dòng.

Khi có xu hướng bất thường về chất lượng điện, hệ thống có thể đưa ra cảnh báo sớm, nâng cấp từ "sửa chữa thụ động" lên "phòng ngừa chủ động" ở chế độ vận hành.

Các tính năng chính

1. Phản hồi ở mức mili giây

Thời gian đáp ứng là 10ms đến 40ms (có thể điều chỉnh) và nó có thể hoàn thành việc điều chỉnh trong chu kỳ đầu tiên của biến động điện áp lưới. Đối với các tải CNTT như máy chủ, bộ chuyển mạch và thiết bị lưu trữ nhạy cảm với sự thay đổi điện áp, tốc độ này đủ để bù hoàn toàn trong cửa sổ dung sai nguồn điện, đảm bảo hoạt động kinh doanh không bị gián đoạn.

2. Độ chính xác ổn định điện áp cực cao

Độ chính xác điện áp pha ±1%, độ chính xác điện áp đường dây ±1,5%, vượt trội hơn nhiều so với ±3% của bộ ổn áp loại servo truyền thống. Ổn định điện áp có độ chính xác cao có thể giảm bớt gánh nặng điều chỉnh nguồn điện máy chủ một cách hiệu quả, kéo dài tuổi thọ của mô-đun nguồn và giảm tỷ lệ hỏng hóc chung.

3. Thiết kế hoàn toàn không tiếp xúc

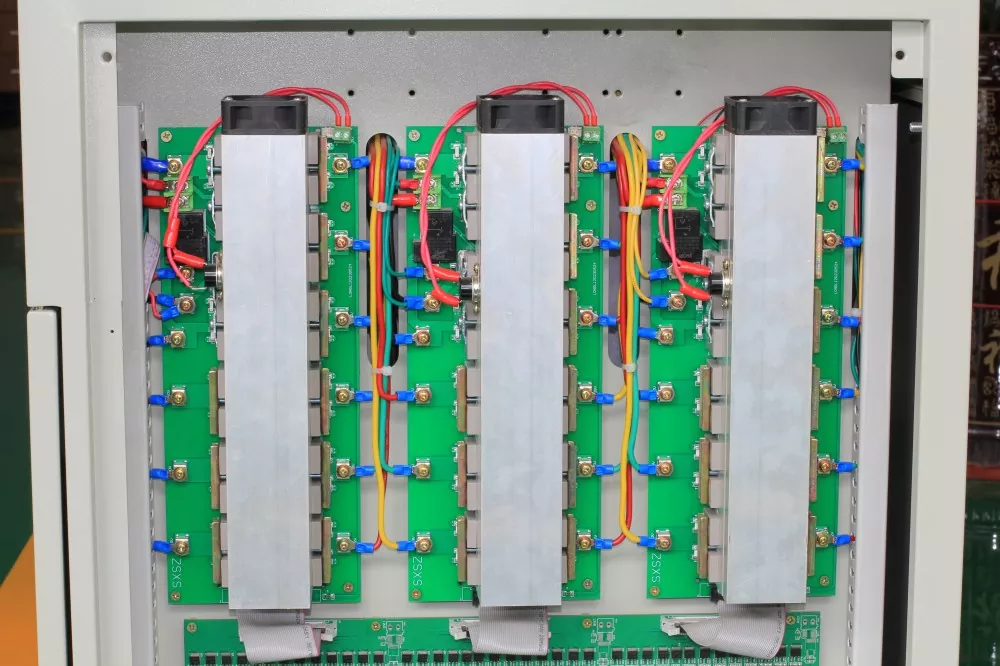

Mô-đun SCR được sử dụng để thay thế chổi than và động cơ servo truyền thống, loại bỏ mọi bộ phận chuyển động cơ học trong toàn bộ máy. Không có vấn đề nào như hao mòn chổi than, tạo tia lửa hoặc thay thế thường xuyên, khiến AVR tĩnh 3 pha 100KVA SCR đặc biệt phù hợp cho các địa điểm thực hiện nhiệm vụ quan trọng, nơi việc tắt bảo trì thường xuyên là không khả thi.

4. Hiệu suất ≥ 99%

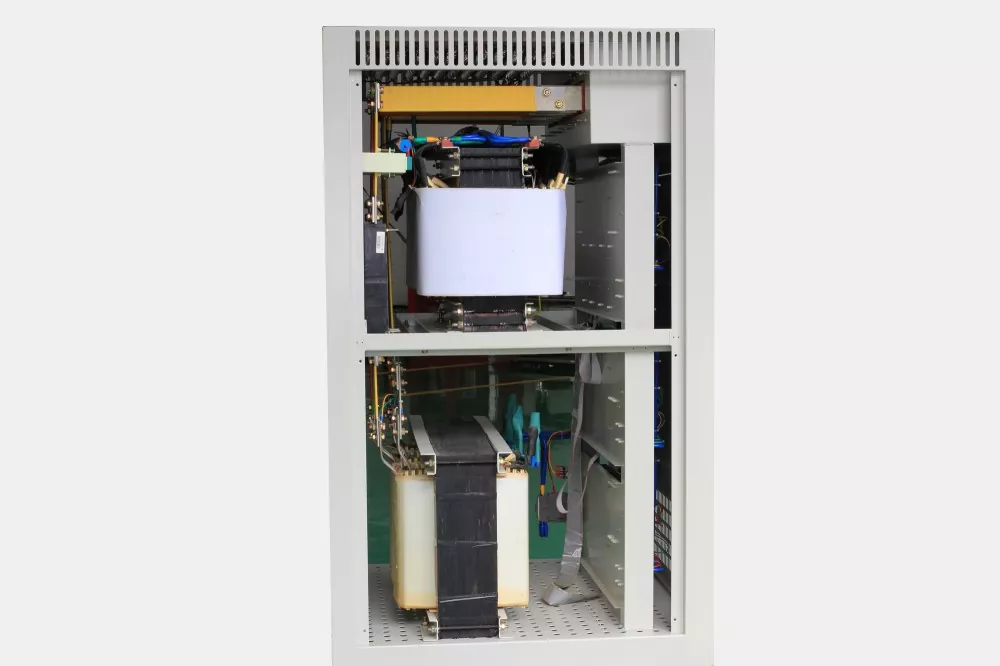

Việc sử dụng máy biến áp cách ly hiệu suất cao và mô-đun SCR có tổn hao dẫn thấp mang lại hiệu suất tổng thể ≥ 99%. Tính toán dựa trên công suất 100KVA và 8760 giờ vận hành mỗi năm, so với các ổn áp loại servo truyền thống (hiệu suất 96%), nó có thể tiết kiệm khoảng 3.000 đến 4.000 kWh mỗi năm, giúp giảm đáng kể chi phí vận hành (TCO).

5. Đầu ra thuần túy

Tỷ lệ biến dạng dạng sóng đầu ra <0,1%, không có sóng hài gia tăng. Bản thân bộ ổn áp không gây nhiễu cho lưới điện, đáp ứng các yêu cầu khắt khe của trung tâm dữ liệu về môi trường điện từ (EMC).

6. Giám sát thông minh và bảo vệ lập trình

Hỗ trợ người dùng thiết lập ngưỡng bảo vệ quá áp, thấp áp, quá dòng và độ chính xác ổn định điện áp. Giao diện truyền thông RS485 tiêu chuẩn (giao thức Modbus-RTU) được cung cấp, có thể được kết nối với DCIM (Hệ thống quản lý cơ sở hạ tầng trung tâm dữ liệu) hoặc hệ thống giám sát môi trường điện để đạt được quản lý tập trung từ xa.

Ứng dụng sản phẩm

1. Trung tâm dữ liệu và nút điện toán đám mây: Cung cấp khả năng bảo vệ ổn định điện áp tốc độ cao cho tủ máy chủ, máy điều hòa không khí chính xác và thiết bị đầu cuối UPS trong phòng máy tính IDC, loại bỏ nguy cơ khởi động lại máy chủ do sụt áp.

2. Mạng lõi truyền thông và trung tâm 5G: Dùng để chuyển đổi nguồn điện tại các trung tâm truyền thông tỉnh, phòng máy tính mạng lõi 5G và các nút hội tụ mạng khu vực đô thị, đảm bảo thiết bị liên lạc không bị ngắt kết nối do biến động điện áp.

3. Hệ thống giao dịch tài chính: Cung cấp đảm bảo cung cấp điện ở mức "không mất điện" cho máy chủ giao dịch và thiết bị mạng tại các sàn giao dịch chứng khoán và trung tâm dữ liệu ngân hàng, đảm bảo tính toàn vẹn của dữ liệu giao dịch và tính liên tục trong kinh doanh.

4. Trung tâm điều khiển phát thanh, truyền hình: Dùng cho thiết bị điều khiển phát sóng trong hệ thống phát sóng truyền hình, đài truyền hình vệ tinh và phòng máy tính mạng phát thanh, truyền hình, tránh sự cố phát sóng do sự cố nguồn điện.

5. Thiết bị phát hiện chính xác trong sản xuất cao cấp: Cung cấp nguồn điện ổn định thuần túy cho các thiết bị cực kỳ nhạy cảm với dao động điện áp, chẳng hạn như thiết bị kiểm tra tấm bán dẫn, dụng cụ đo quang học và máy đo ba tọa độ.

Dịch vụ tùy biến

KTAC cung cấp các dịch vụ OEM/ODM, bao gồm màu sắc bề ngoài, phương pháp đóng gói, dải điện áp đầu vào/đầu ra và các mô-đun chức năng đặc biệt (chẳng hạn như thiết bị lọc EMI, thiết bị chống sét, giao diện giám sát RS232/RS485), v.v. Vui lòng liên hệ với chúng tôi để có các giải pháp tùy chỉnh.

Câu hỏi thường gặp

1.Thời gian phản hồi từ 10ms đến 40ms có đáp ứng được yêu cầu về nguồn điện của máy chủ không?

ĐƯỢC RỒI. Theo thông số kỹ thuật cấp nguồn tiêu chuẩn của thiết bị CNTT, việc cấp nguồn cho máy chủ thường yêu cầu thời gian chờ không dưới 10ms. SBWZ-100KVA có thể hoàn thành việc bù điện áp trong vòng 10ms nhanh nhất. Trong hầu hết các tình huống biến động của lưới điện, nguồn điện riêng của máy chủ thậm chí không kích hoạt bộ lưu trữ năng lượng dự phòng, đạt được sự ổn định điện áp "không thể nhận biết" thực sự.

2. Mối quan hệ giữa bộ ổn áp không tiếp xúc và UPS (Nguồn điện liên tục) là gì?

Cả hai đều bổ sung chứ không thay thế nhau. UPS giải quyết vấn đề “mất điện” (bằng cách cấp nguồn qua pin), trong khi ổn áp SBWZ giải quyết vấn đề “điện áp không ổn định”. Đối với các tình huống có điện áp dao động thường xuyên nhưng hiếm khi mất điện hoàn toàn, chỉ sử dụng bộ ổn áp có thể cải thiện đáng kể chất lượng nguồn điện; đối với các tình huống cần bảo vệ toàn diện, nên triển khai bộ ổn áp SBWZ phía trước UPS, điều này có thể làm giảm việc UPS thường xuyên chuyển sang chế độ ắc quy do dao động điện áp và kéo dài tuổi thọ ắc quy.

3. Hiệu suất ≥ 99% đúng như thế nào? Có thể tiết kiệm được bao nhiêu điện trong thời gian dài?

Giá trị hiệu suất này dựa trên thử nghiệm vận hành đầy tải. Với phụ tải 100KVA, hiệu suất 99%, tổn hao riêng của thiết bị khoảng 1KW; nếu sử dụng bộ ổn áp loại servo truyền thống (hiệu suất 96%) thì tổn thất khoảng 4KW. Với giá điện công nghiệp là 0,7 nhân dân tệ mỗi kilowatt giờ và 8760 giờ mỗi năm, SBWZ-100KVA có thể tiết kiệm chi phí điện khoảng (4-1) × 8760 × 0,7 ≈ 18.396 nhân dân tệ mỗi năm. Khoản tiền này có thể được thu hồi trong vòng ba năm kể từ chi phí bảo hiểm của thiết bị.

4. Thiết bị có hỗ trợ vận hành song song để đạt được tính dự phòng không?

Đúng. Có thể đạt được nhiều SBWZ-100KVA thông qua tủ bypass cho cấu hình dự phòng song song (1+1 hoặc N+1). Khi một thiết bị được bảo trì hoặc bị lỗi, thiết bị kia có thể đảm nhận tải một cách liền mạch. Sơ đồ cấu hình song song cụ thể có thể được tham khảo ý kiến ​​của các kỹ sư hệ thống của chúng tôi, những người sẽ thiết kế sơ đồ này dựa trên kiến ​​trúc phân phối điện tại chỗ của bạn.
5. AVR tĩnh 3 pha 100KVA SCR tản nhiệt như thế nào?

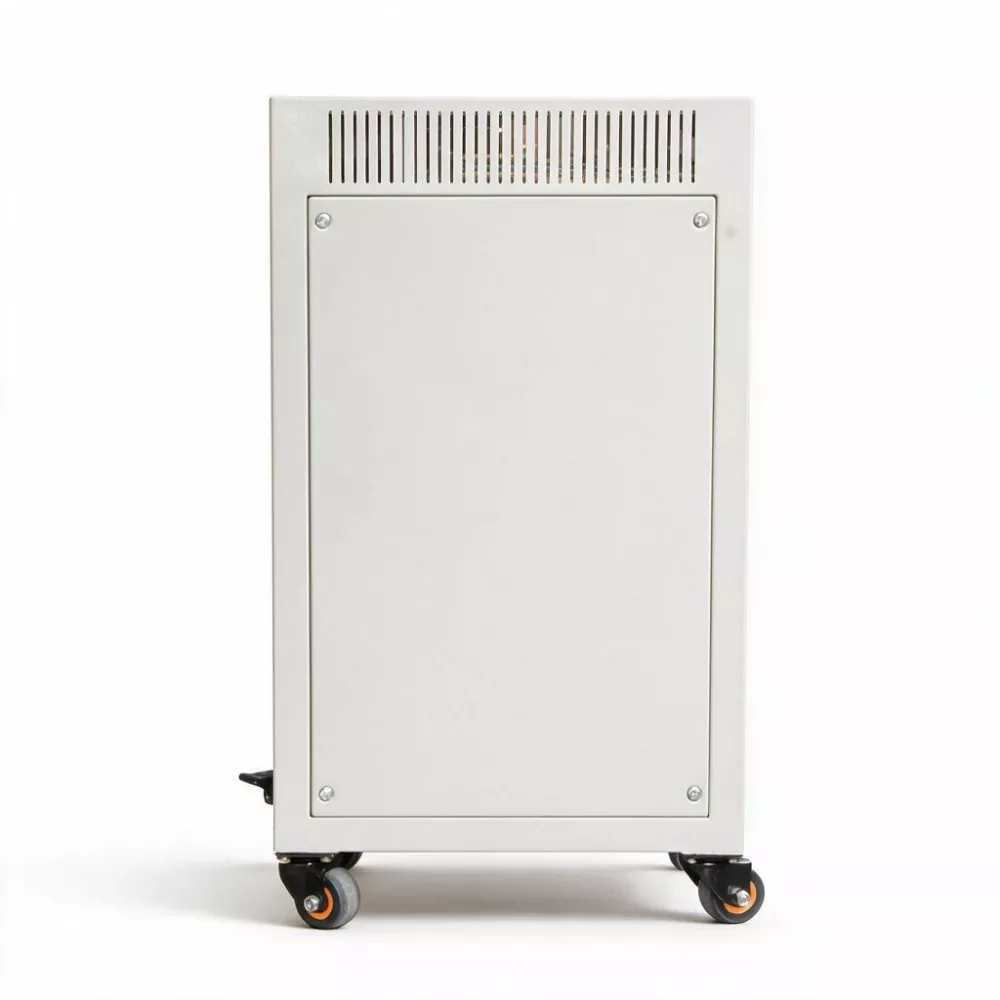

SBWZ-100KVA sử dụng hệ thống làm mát không khí cưỡng bức điều khiển nhiệt độ thông minh, với các lỗ thông gió vào và ra nằm ở mặt trước và mặt sau của tủ. Khuyến nghị nên kiểm soát nhiệt độ môi trường của không gian lắp đặt trong khoảng từ -5oC đến 40oC, với độ ẩm tương đối dưới 90%. Đối với thiết bị lắp đặt tại trung tâm dữ liệu hoặc phòng liên lạc, môi trường điều hòa không khí trong phòng đáp ứng đầy đủ yêu cầu; đối với thiết bị lắp đặt trong phòng phân phối điện thông thường, phải đảm bảo đủ thông gió tốt.
