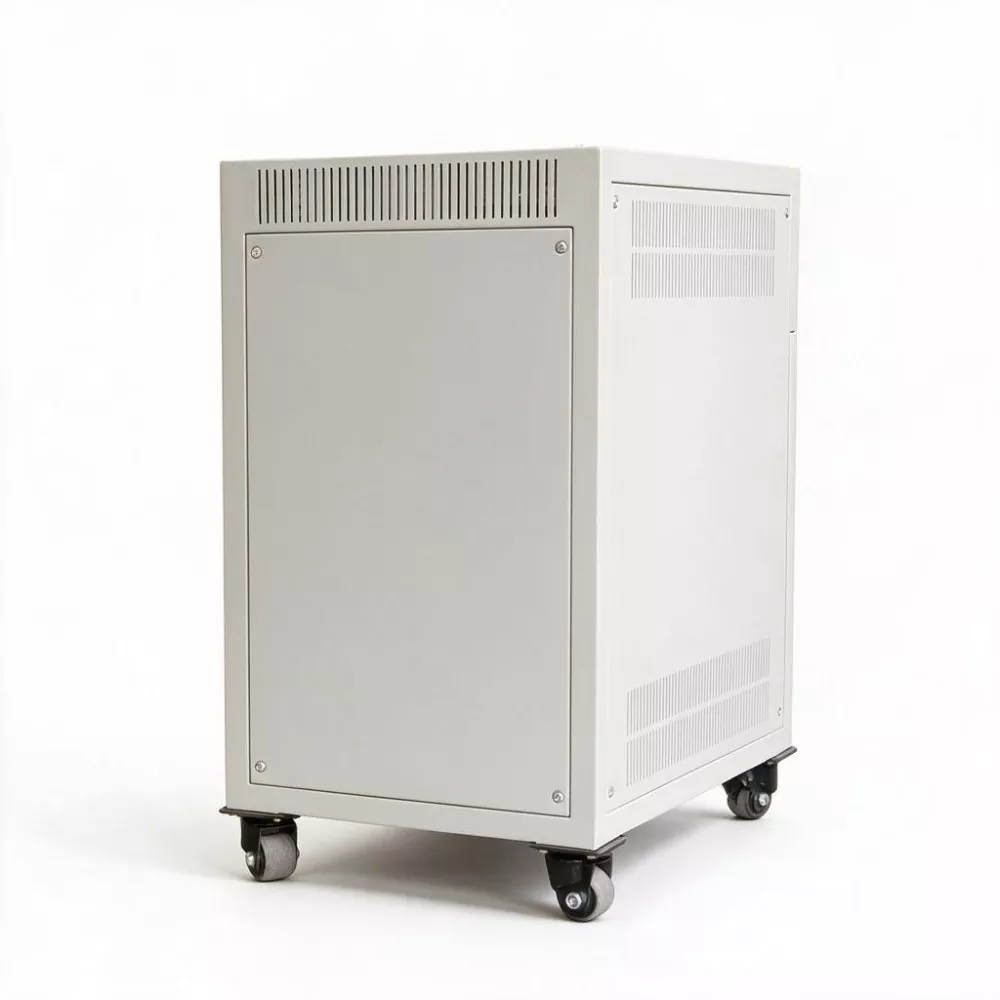

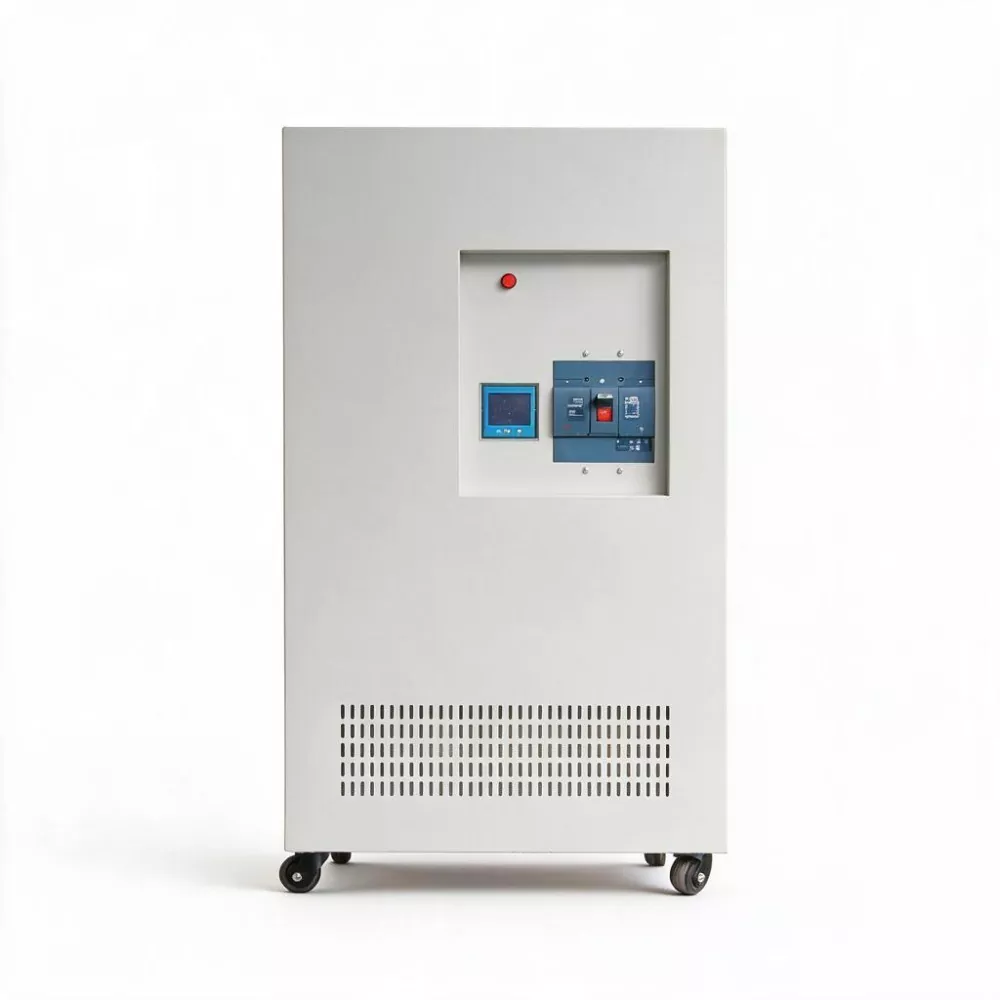

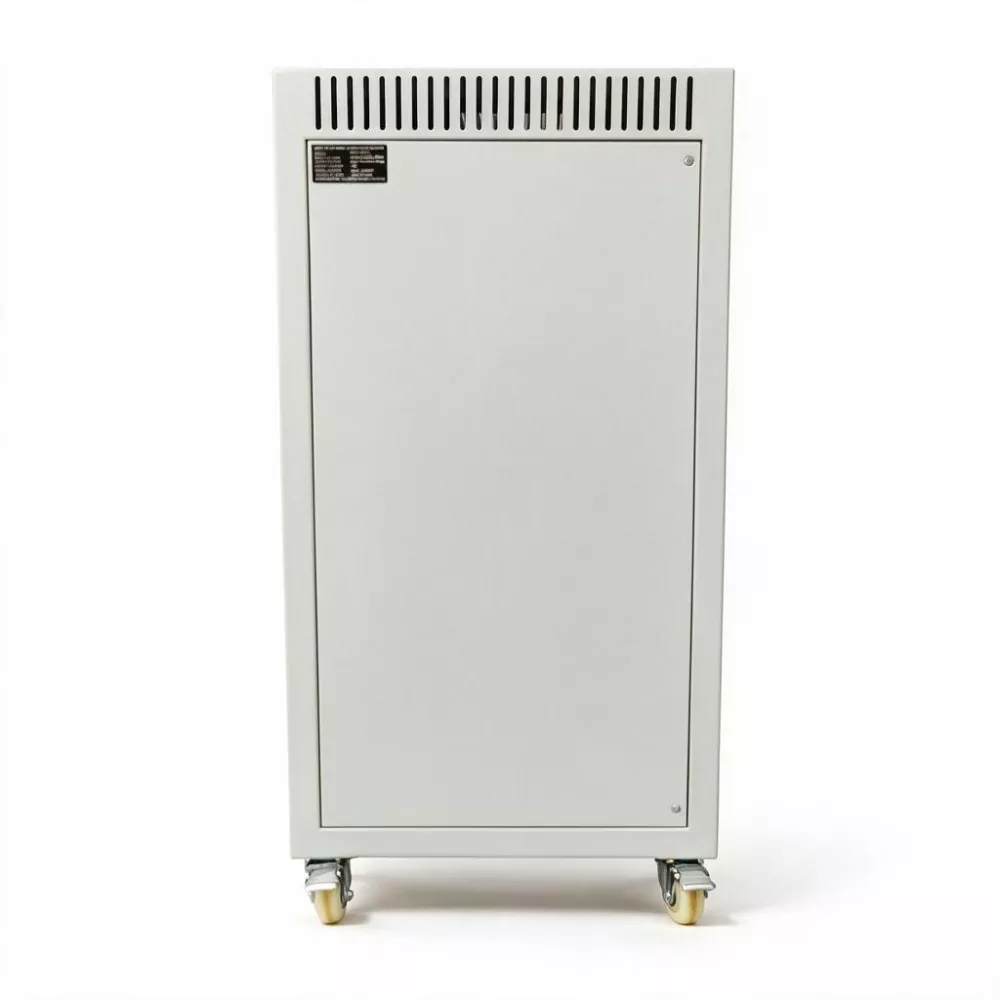

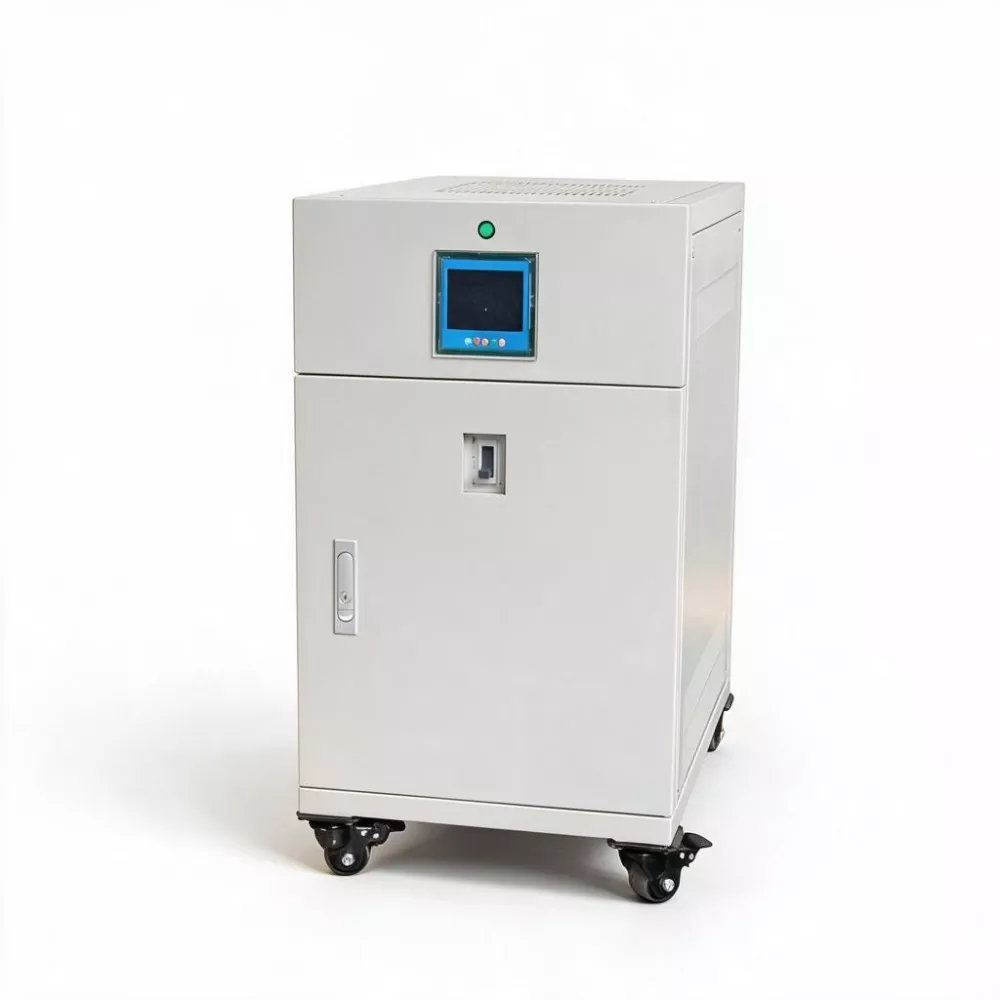

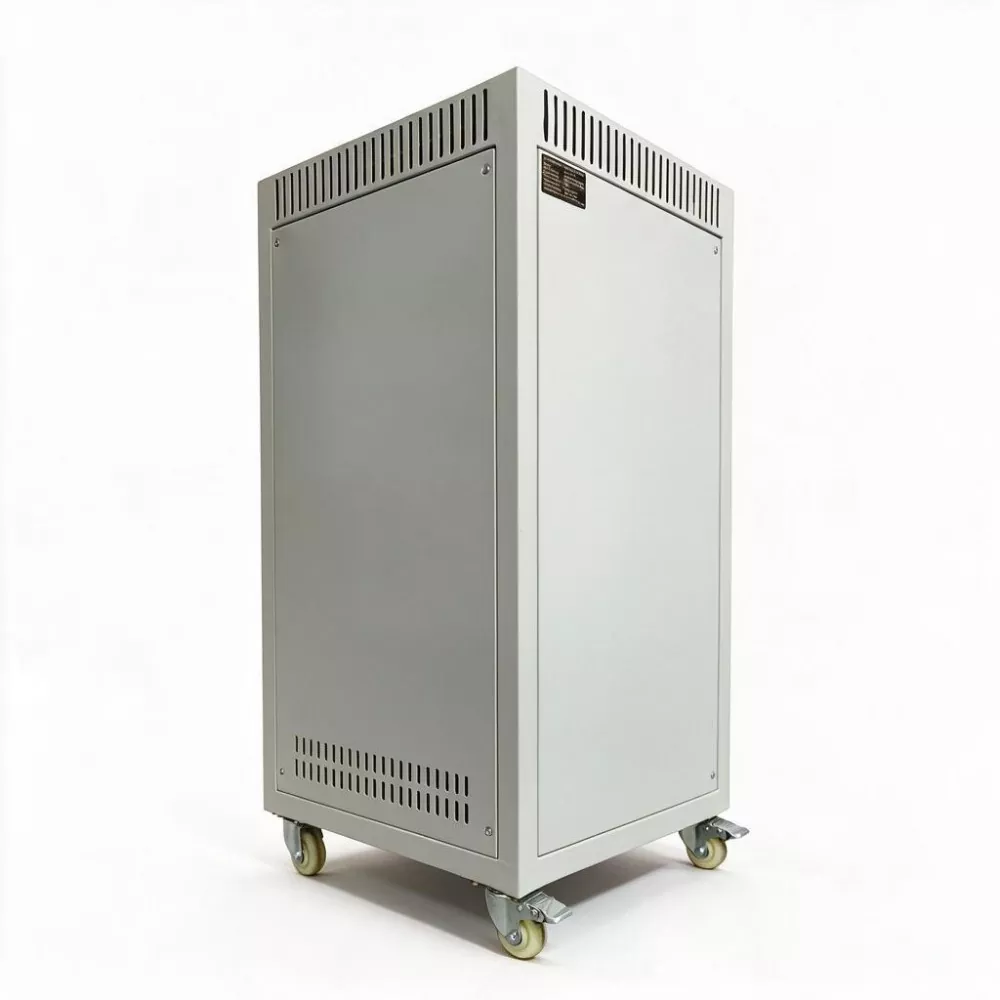

AVR tĩnh 3 pha 200kVA SCR

AVR tĩnh 3 pha 200KVA SCR là bộ ổn định điện áp không tiếp xúc kỹ thuật số được phát triển cho các kịch bản sản xuất tự động. Với công suất định mức 200KVA và dòng điện đầu ra định mức 304A, nó sử dụng lấy mẫu DSP tốc độ cao và công nghệ chuyển mạch xuyên không SCR để đạt được mức bù điện áp ở mức mili giây.

Nó giúp loại bỏ sự dao động nhất thời của điện áp lưới, giải quyết tình trạng gián đoạn sản xuất, hiệu quả vận hành không ổn định và các vấn đề về chất lượng sản phẩm do điện áp nhấp nháy gây ra và đảm bảo ổn định hiệu quả vận hành chung của thiết bị sản xuất tự động hóa công nghiệp.

Thông số sản phẩm

Các tính năng chính

1. Đảm bảo dây chuyền sản xuất hoạt động liên tục

Thời gian phản hồi là 10ms đến 40ms, có thể nắm bắt và bù đắp một cách hiệu quả các sự kiện sụt áp kéo dài từ hàng chục đến hàng trăm mili giây. Đối với các thiết bị như bộ điều khiển servo, PLC và bộ biến tần, việc hoàn thành bù trong khoảng thời gian này có nghĩa là thiết bị sẽ không kích hoạt bảo vệ dưới điện áp và dây chuyền sản xuất sẽ không bị gián đoạn.

2. Công suất lớn 200KVA

Công suất định mức là 200KVA, dòng điện đầu ra là 304A, có thể đáp ứng yêu cầu ổn định điện áp của dây chuyền sản xuất tự động hóa cỡ trung bình hoặc tổng đường dây đầu vào của nhà xưởng. Tránh cấu hình phức tạp của nhiều bộ ổn áp công suất nhỏ song song, nó nhận ra "quản trị một điểm, tất cả lợi ích của đường dây".

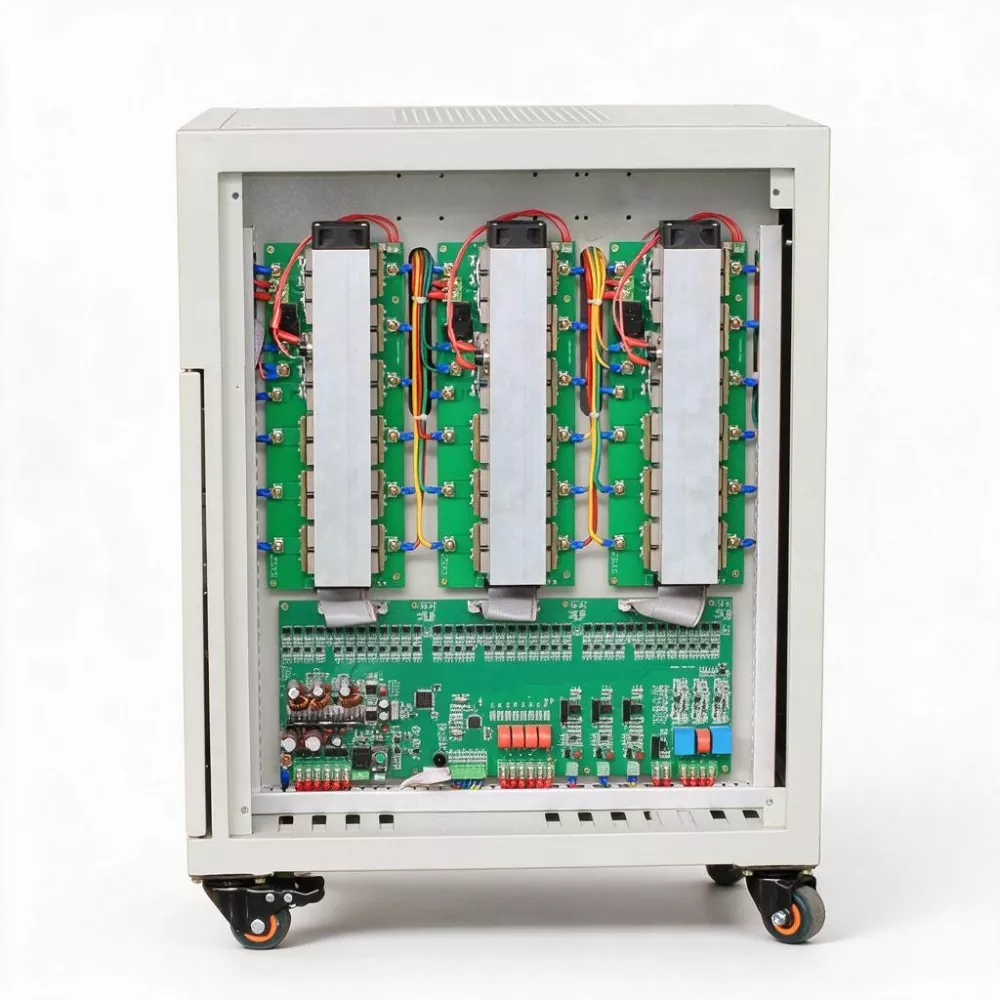

3. Điều khiển kỹ thuật số đầy đủ DSP + SCR

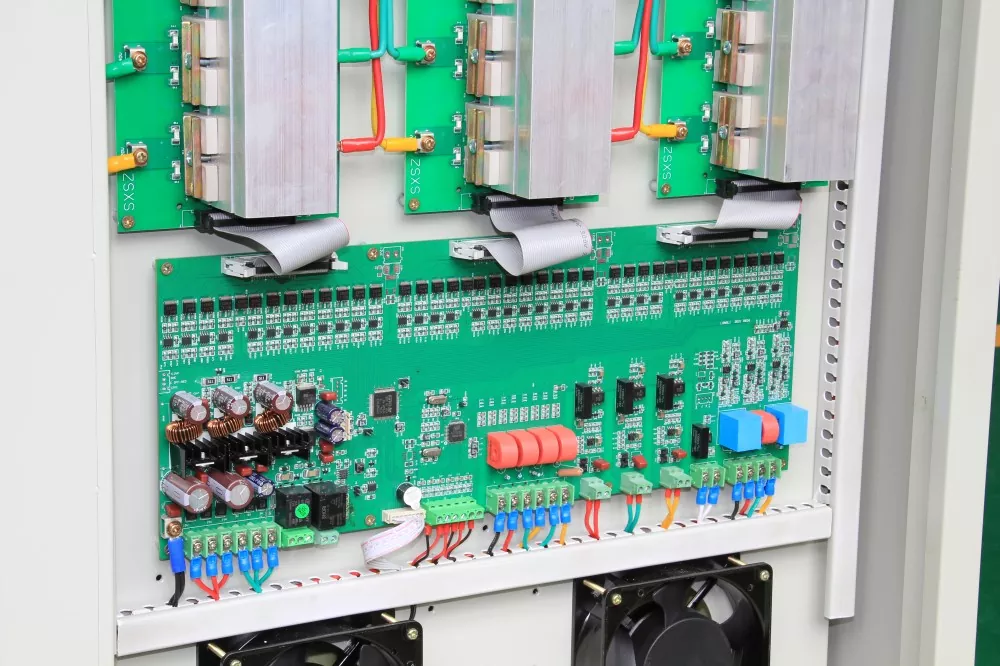

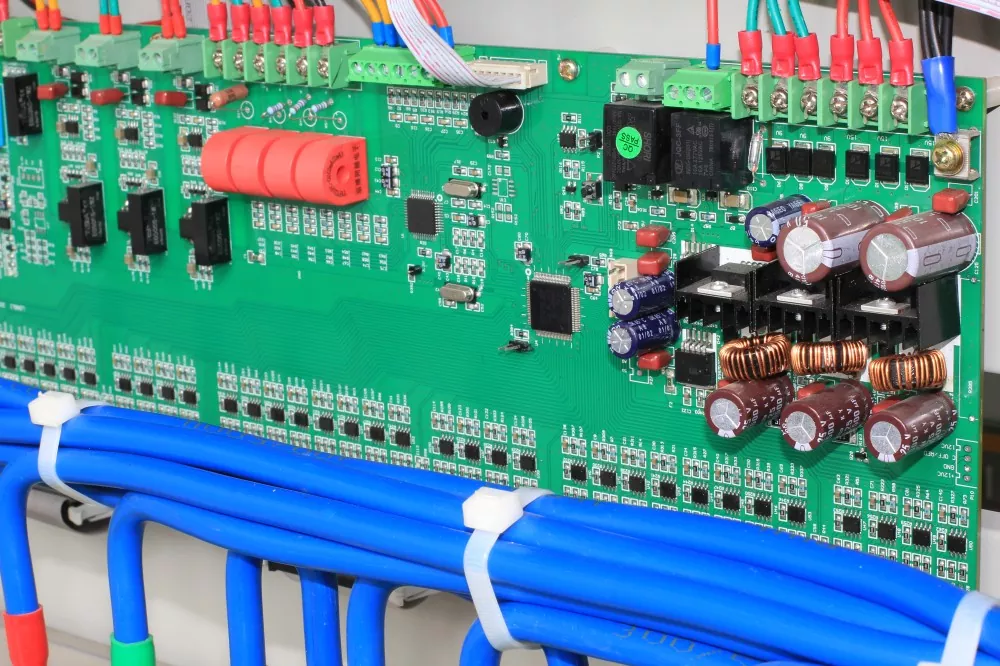

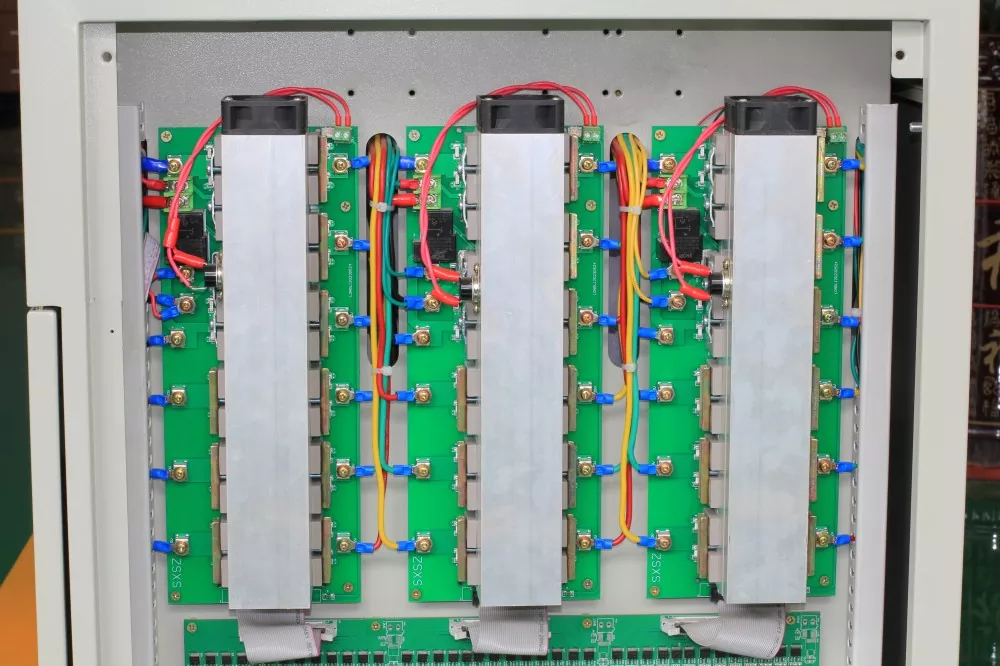

Sử dụng chip điện toán DSP kết hợp với công tắc không tiếp xúc SCR, độ chính xác ổn định điện áp là ±1% và tốc độ phản hồi gấp 30 đến 50 lần so với hệ thống servo truyền thống. Đồng thời không có hao mòn cơ học, đảm bảo hiệu suất ổn định trong thời gian dài sử dụng.

4. Giảm đáng kể mức tiêu thụ năng lượng của nhà xưởng

So với các ổn áp loại servo truyền thống có hiệu suất xấp xỉ 96%, AVR tĩnh SBWZ 3 pha 200KVA SCR có thể tiết kiệm khoảng 6.000 đến 8.000 kWh điện mỗi năm cho nhà máy (tính theo tỷ lệ phụ tải trung bình là 70%), trực tiếp giảm chi phí sản xuất.

5. Thiết kế không tiếp xúc, phù hợp với điều kiện dừng khởi động tần số cao

Toàn bộ máy không có chổi than, động cơ servo hoặc các bộ phận cơ học dễ bị tổn thương khác. Đối với các dây chuyền sản xuất thường xuyên khởi động và thay đổi tải (như dây chuyền dập, nhóm máy ép phun), SBWZ-200KVA thể hiện độ tin cậy và tuổi thọ cao hơn nhiều so với các bộ ổn áp truyền thống.

6. Giao diện bảo vệ thông minh và truyền thông công nghiệp

Hỗ trợ người dùng lập trình để đặt ngưỡng bảo vệ quá áp, thấp áp và quá dòng. Giao diện truyền thông RS485 tiêu chuẩn (Modbus-RTU), có thể được kết nối với hệ thống MES hoặc hệ thống SCADA của xưởng, cho phép giám sát từ xa, cảnh báo lỗi và thu thập dữ liệu nguồn điện.

Ứng dụng sản phẩm

1. Sản xuất linh kiện và xe hoàn chỉnh: Cung cấp bảo vệ ổn định điện áp cấp độ đường dây cho PLC, robot và hệ thống servo trong dây chuyền dập, dây chuyền hàn, dây chuyền sơn và dây chuyền lắp ráp, đảm bảo nhịp độ sản xuất và độ chính xác của thân máy.

2. Sản xuất thiết bị gia dụng và sản phẩm điện tử: Sử dụng để ổn định tổng điện áp đường dây đầu vào trong máy ép phun, dây chuyền hàn SMT và dây chuyền lắp ráp tự động, loại bỏ cảnh báo thiết bị và sản phẩm bị lỗi hàng loạt do dao động điện áp.

3. Ngành thực phẩm, đồ uống và bao bì: Cung cấp nguồn điện ổn định cho hệ thống điều khiển của máy chiết rót, máy hàn kín, dây chuyền đóng gói, robot xếp chồng, tránh lỗi đóng gói và ngừng hoạt động dây chuyền sản xuất do sự cố điện áp.

4. Sản xuất pin lithium và quang điện: Cung cấp nguồn điện ổn định điện áp có độ chính xác cao cho các thiết bị sản xuất chính xác như máy cuộn dây pin lithium, máy cán và máy cán thành phần quang điện, đảm bảo tính nhất quán và hiệu suất của sản phẩm.

5. Gia công kim loại và máy móc hạng nặng: Thích hợp để cung cấp điện tập trung cho các nhóm máy CNC lớn, máy cắt laser, máy cắt plasma, v.v. với thiết bị gia công công suất cao.

Ưu điểm so với bộ điều chỉnh điện áp dựa trên động cơ servo truyền thống là gì?

Bộ điều chỉnh dựa trên động cơ servo cần hàng trăm mili giây hoặc thậm chí vài giây để hoàn thành chuyển động cơ học của chổi than. Đối với các sự kiện "dao động điện" chỉ kéo dài hàng chục đến hàng trăm mili giây, bộ điều chỉnh điện áp truyền thống thường không phản hồi trước khi thiết bị tải ngắt và dừng. Phương pháp điều chỉnh điện tử của AVR tĩnh 3 pha 200KVA SCR có thể nắm bắt và bù chính xác cho từng sự kiện điện áp nhất thời.

Trong các ngành công nghiệp như sản xuất ô tô, sản xuất thiết bị gia dụng và lắp ráp điện tử đòi hỏi sản xuất liên tục, SBWZ-200KVA đã được chứng minh là có thể giảm hơn 80% tình trạng ngừng hoạt động ngoài kế hoạch do vấn đề điện áp. Dựa trên ước tính rằng một dây chuyền sản xuất cỡ trung bình thiệt hại khoảng 500.000 đến 1 triệu nhân dân tệ mỗi năm do "biến động điện năng", thời gian thu hồi vốn đầu tư của SBWZ-200KVA thường là từ 6 đến 12 tháng.

Câu hỏi thường gặp

1. “Biến động công suất” cụ thể ám chỉ điều gì? SBWZ-200KVA xử lý nó như thế nào?

“Biến động điện áp” là thuật ngữ phổ biến trong lĩnh vực công nghiệp để chỉ hiện tượng sụt áp, dùng để chỉ hiện tượng điện áp lưới giảm xuống 50% - 90% giá trị định mức trong khoảng thời gian ngắn (từ hàng chục mili giây đến vài trăm mili giây) rồi quay trở lại. SBWZ-200KVA sử dụng công nghệ bù hoàn toàn điện tử DSP + SCR, với thời gian đáp ứng 10ms - 40ms - nhanh hơn nhiều so với khoảng thời gian dao động điện thông thường - và có thể liên tục thực hiện bù động khi sụt điện áp, duy trì điện áp đầu ra ổn định và đảm bảo rằng thiết bị hạ lưu không bị ngắt do không đủ điện áp.

2. Công suất 200KVA có thể đáp ứng được bao nhiêu thiết bị?

Công suất 200KVA (ba pha 380V, dòng điện định mức 304A) có thể chịu được tổng tải khoảng 160KW (tính dựa trên hệ số công suất 0,8). Các kịch bản ứng dụng điển hình bao gồm: dây chuyền dập cỡ trung bình (6 robot + 3 máy ép + hệ thống vận chuyển) hoặc 10 - 15 máy ép phun (loại 150 - 200 tấn) hoặc dây chuyền hàn SMT (3 máy hàn + hàn nóng chảy lại + máy in + hệ thống vận chuyển). Để lựa chọn cụ thể, vui lòng cung cấp danh sách tải và chúng tôi sẽ tính toán cho bạn.

3. Ổn áp không tiếp xúc trong phòng phân phối nhà xưởng được lắp đặt như thế nào? Khả năng thích ứng với môi trường của nó như thế nào?

Phạm vi nhiệt độ làm việc của SBWZ-200KVA là -5oC đến 40oC và độ ẩm tương đối nhỏ hơn 90%. Tiêu chuẩn cấp độ bảo vệ tủ là IP20 (ngăn các vật thể có đường kính lớn hơn 12 mm xâm nhập) và có thể nâng cấp lên IP30 (chống bụi) trở lên thông qua tùy chỉnh. Đối với môi trường nhà xưởng, nên lắp đặt thiết bị trong phòng phân phối hoặc phòng điều khiển điện riêng để tránh tiếp xúc trực tiếp với bụi, sương dầu và tia phun.

4. Liệu có bị nhiễu khi sử dụng cùng với bộ biến tần không?

Không. SBWZ-200KVA không tự tạo ra sóng hài (tỷ lệ biến dạng đầu ra nhỏ hơn 0,1%). Khi bộ biến tần được kết nối với hạ lưu, bộ ổn định hoạt động như một "lớp cách ly" được chèn giữa lưới điện và bộ biến tần, thay vào đó có thể làm giảm ô nhiễm ngược của sóng hài do bộ biến tần tạo ra cho lưới điện. Chúng tôi khuyên bạn nên lắp đặt một cuộn kháng đầu vào ở mặt trước của bộ biến tần để tối ưu hóa hơn nữa khả năng tương thích của hệ thống.

5. Làm thế nào để kết nối thiết bị với hệ thống MES hoặc SCADA của nhà xưởng?

AVR tĩnh 3 pha 200KVA SCR được trang bị giao diện truyền thông RS485 tiêu chuẩn và hỗ trợ giao thức Modbus-RTU. Bằng cách kết nối thông qua cáp truyền thông tiêu chuẩn với cổng Ethernet công nghiệp hoặc bộ điều khiển PLC của nhà xưởng, có thể đọc được điện áp đầu vào/đầu ra, dòng điện, tốc độ tải, nhiệt độ, trạng thái cảnh báo, v.v. theo thời gian thực của thiết bị trên nền tảng MES/SCADA. Chúng tôi có thể cung cấp các tài liệu giao thức truyền thông chi tiết và hỗ trợ kỹ thuật.
