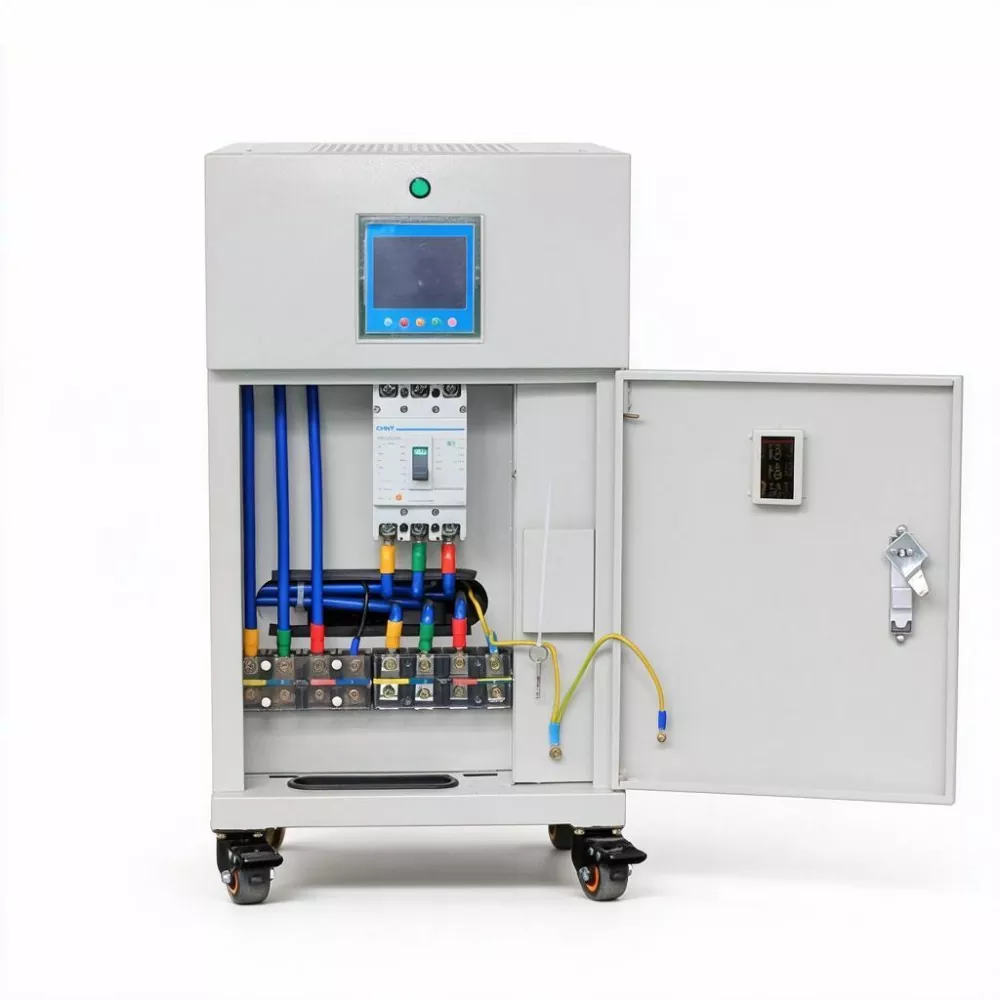

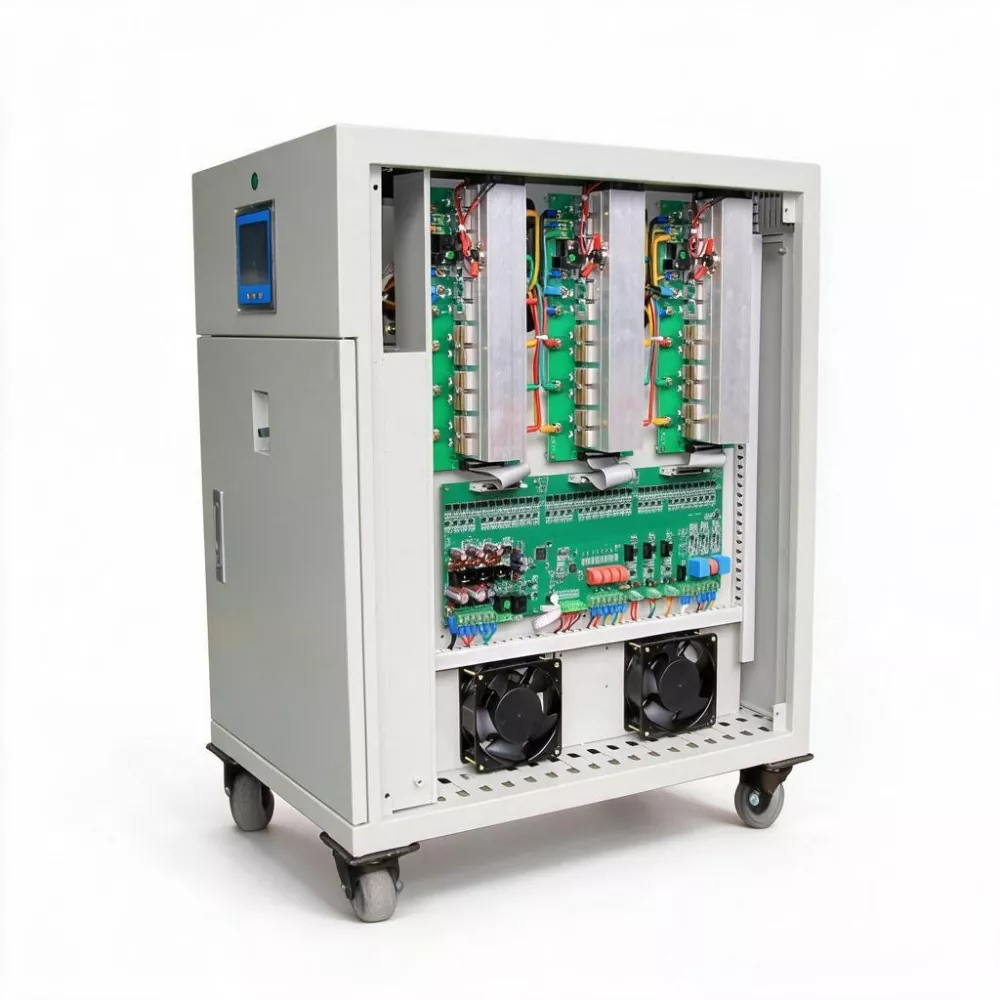

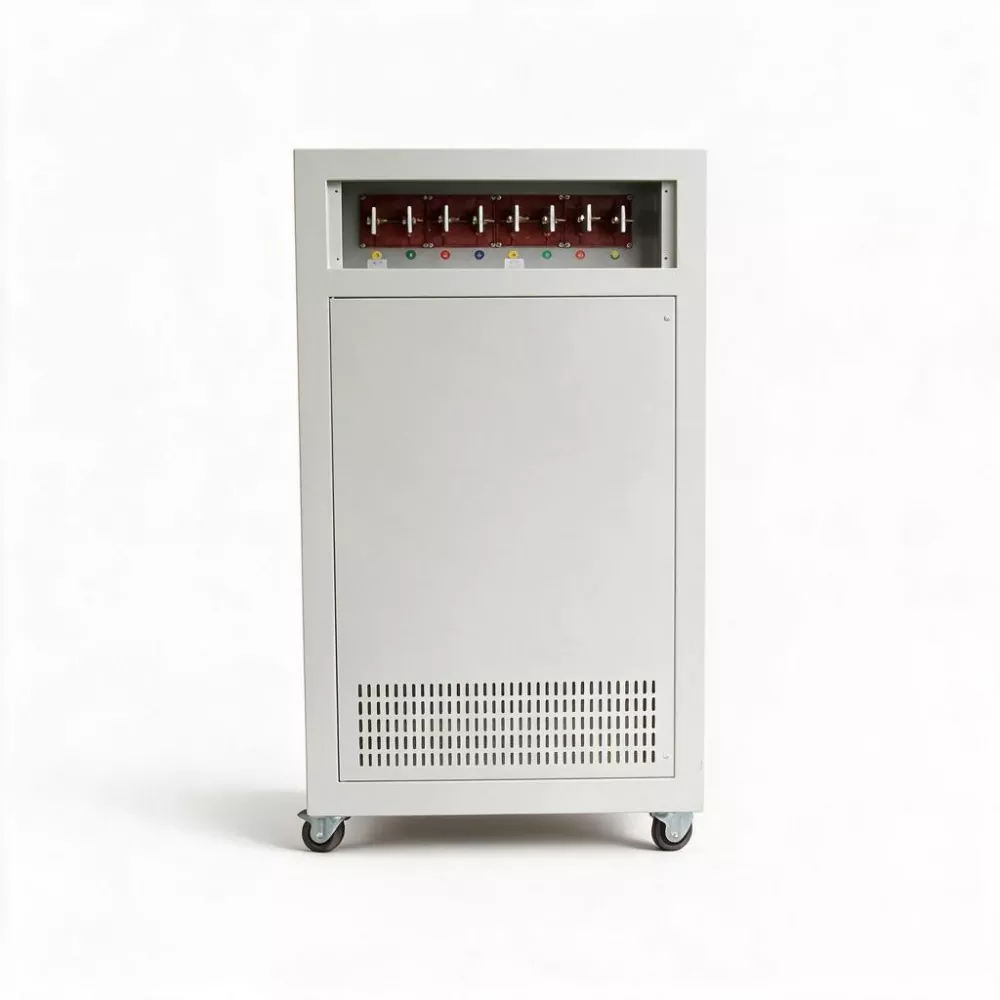

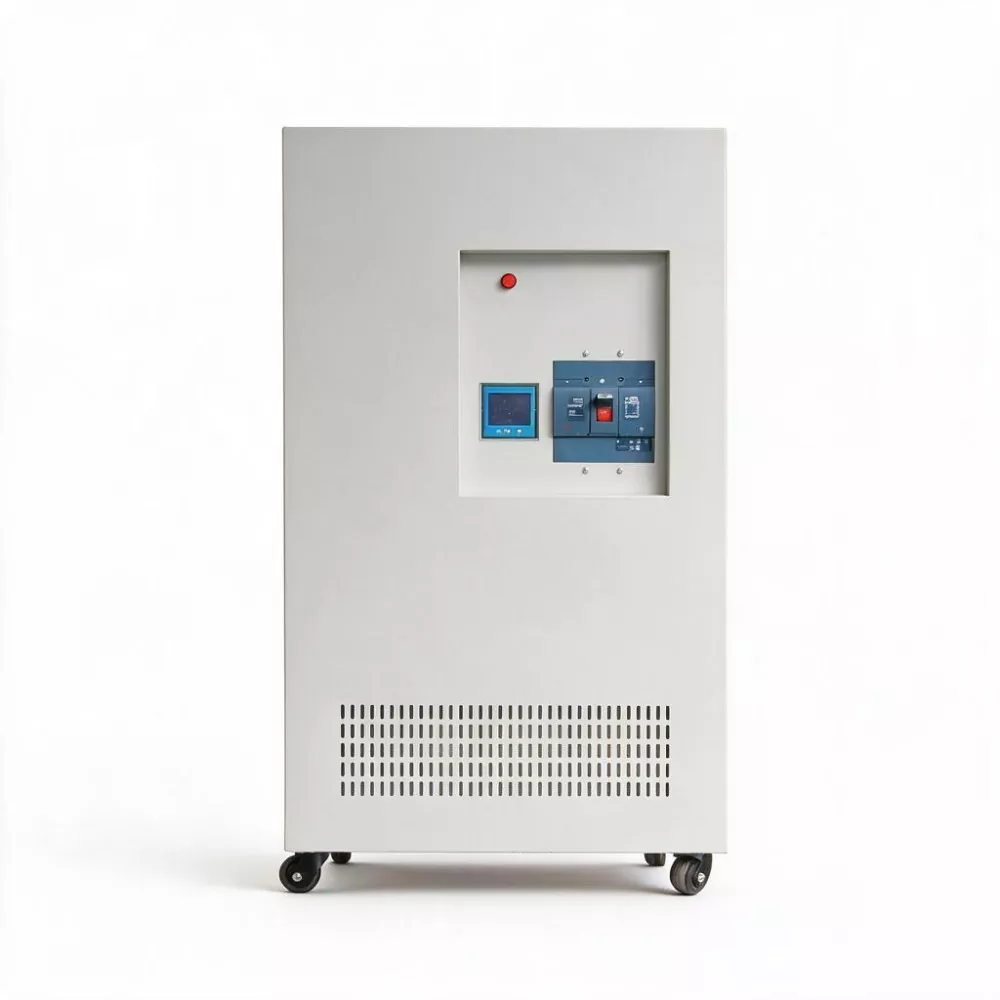

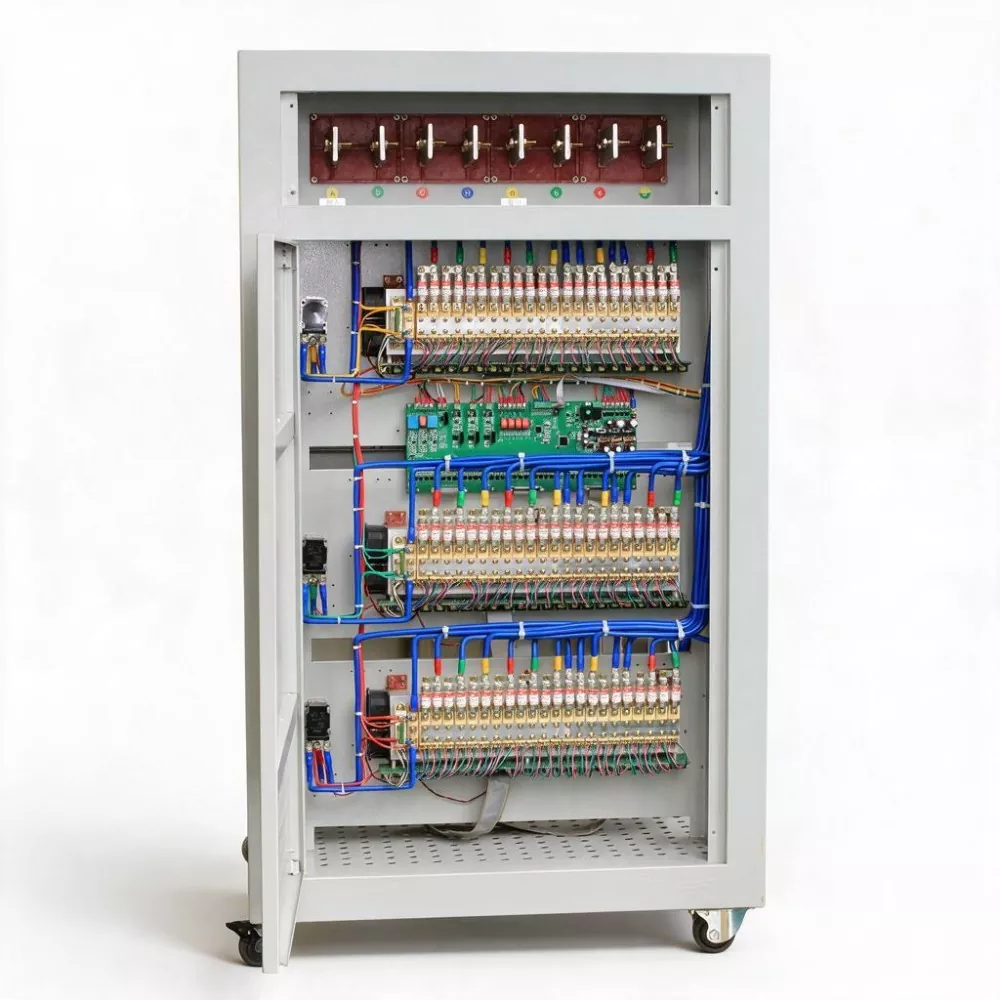

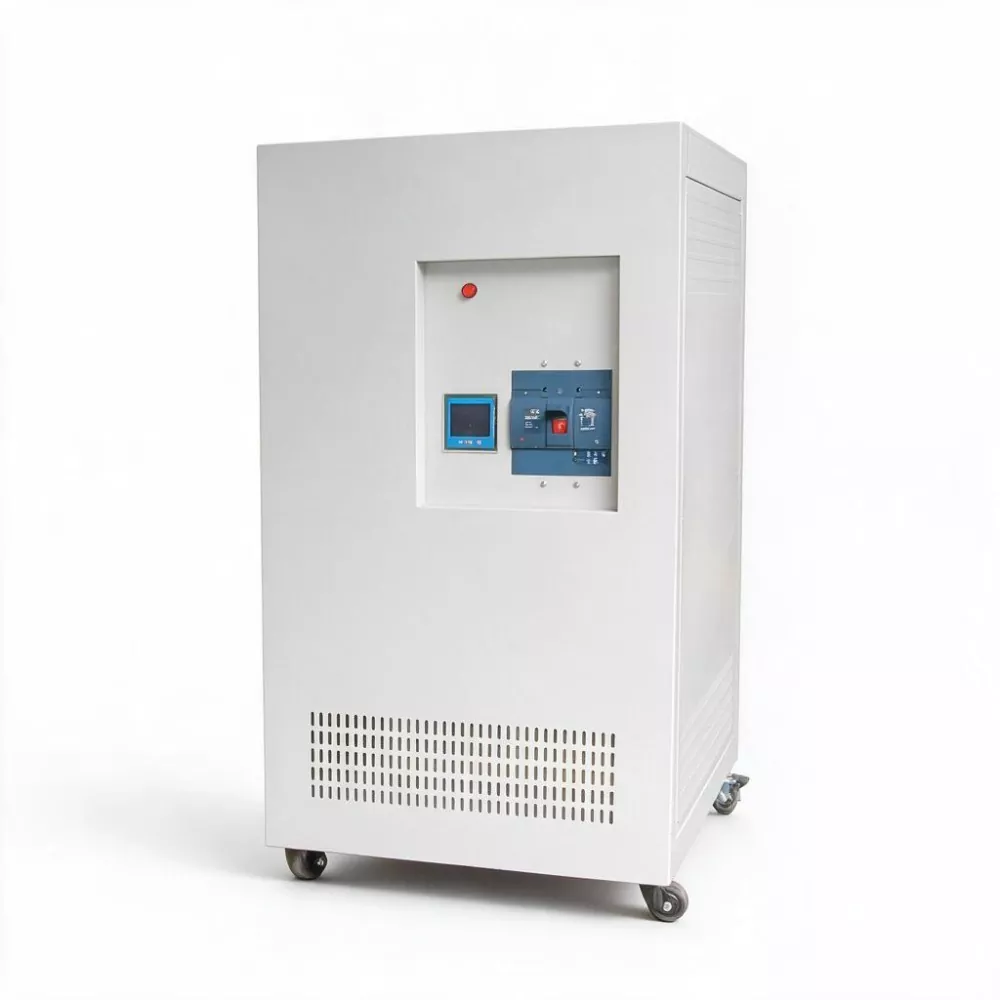

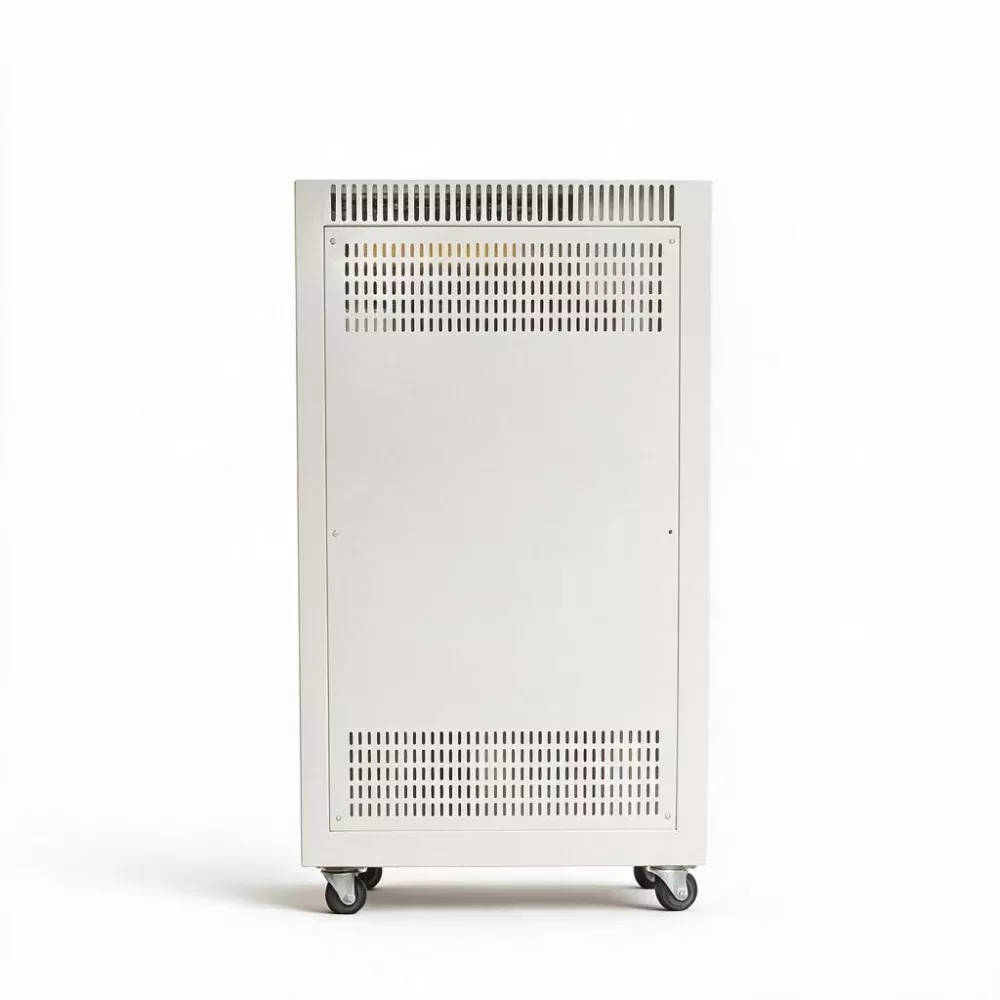

AVR tĩnh 3 pha 300kVA SCR

Đặc điểm tiêu thụ điện của các tổ hợp thương mại quy mô lớn hiện đại như sau:

· Độ phức tạp: Tích hợp nhiều loại phụ tải như điện (điều hòa/thang máy), chiếu sáng, thông tin điện tử (POS/an ninh/truyền thông) và mỗi loại phụ tải có những yêu cầu khác nhau về chất lượng điện năng.

· Tính biến động: Sự chênh lệch về lượng điện tiêu thụ giữa ngày và đêm, ngày thường và ngày lễ, giờ làm việc cao điểm và thấp điểm có thể lên tới vài lần. Sự thay đổi tải nghiêm trọng dẫn đến sự dao động thường xuyên của điện áp bus.

· Độ nhạy: Hệ thống thu ngân, hệ thống hiển thị thông tin, hệ thống giám sát an ninh cực kỳ nhạy cảm với biến động điện áp. Việc giảm điện áp chỉ trong vài mili giây có thể dẫn đến mất hàng trăm dữ liệu giao dịch hoặc khiến hệ thống bảo mật phải khởi động lại.

AVR tĩnh 3 pha 300KVA SCR áp dụng công nghệ bù độc lập ba pha, có thể giải quyết hiệu quả vấn đề mất cân bằng tải ba pha và có thể chịu được sự sụt giảm điện áp do khởi động động cơ lớn, đảm bảo rằng các tải nhạy cảm trên cùng một bus không chịu bất kỳ tác động nào.

Thông số sản phẩm

Các tính năng chính

1. Thiết kế cấp trung tâm công suất lớn

Công suất định mức 300KVA, dòng điện ra 456A. AVR tĩnh 3 pha 300KVA SCR có thể được sử dụng làm trung tâm ổn định điện áp đầu vào chính cho tòa nhà tháp hoặc khu chức năng (như khu trung tâm mua sắm hoặc khu văn phòng) của khu phức hợp thương mại, đạt được sự quản lý tập trung và giảm chi phí đầu tư cũng như sự phức tạp trong quản lý của cấu hình phi tập trung nhiều nút.

2. Chống lại tác động của việc khởi động thiết bị điện lớn

Dòng khởi động của các thiết bị làm mát lớn, máy bơm chữa cháy, thang cuốn, v.v. có thể đạt tới 6-8 lần dòng định mức. Kiến trúc bù không tiếp xúc SCR của SBWZ-300KVA có khả năng đáp ứng nhất thời tuyệt vời và có thể tạo ra điện áp đầu ra liên tục và ổn định trong quá trình khởi động động cơ, giúp các thiết bị khác trên cùng bus không bị nhiễu.

3. Thích ứng với tiêu chuẩn công trình xanh và công trình thông minh

Hiệu suất ≥ 99%, khả năng tự tổn hao cực thấp, đáp ứng yêu cầu khắt khe về hiệu suất năng lượng của công trình xanh đối với thiết bị phân phối điện. Được chuẩn hóa với giao diện truyền thông RS485, nó có thể kết nối liền mạch với các hệ thống tự động hóa tòa nhà (BAS) và hệ thống quản lý năng lượng (EMS), hỗ trợ các chứng chỉ công trình xanh LEED, BREEAM, v.v.

4. Quy định độ chính xác cao độc lập ba pha

Trong các tòa nhà thương mại, thiết bị văn phòng và chiếu sáng một pha rất phong phú và hiện tượng mất cân bằng dòng điện ba pha là điều bình thường. SBWZ-300KVA lấy mẫu và kiểm soát điện áp của từng pha một cách độc lập để đảm bảo tính chính xác và tính đối xứng của điện áp đầu ra ba pha và loại bỏ các nguy cơ sử dụng điện do lệch điểm trung tính.

5. Thiết kế không cần bảo trì không cần tiếp xúc

Đội ngũ quản lý tài sản thường không có kỹ sư điện làm việc toàn thời gian, vì vậy việc bảo trì thiết bị đơn giản là rất quan trọng. SBWZ-300KVA không có chổi than, động cơ servo hoặc hao mòn cơ học và chỉ yêu cầu thông gió và vệ sinh hàng ngày để giảm nhân lực vận hành và bảo trì cũng như chi phí dự trữ phụ tùng thay thế của tài sản.

6. Chất lượng điện năng trực quan toàn diện

Màn hình hiển thị LED kỹ thuật số hiển thị dữ liệu điện áp, dòng điện và nguồn ba pha theo thời gian thực, giúp hiển thị rõ ràng trạng thái thiết bị. Dữ liệu được tải lên thông qua giao diện truyền thông có thể tạo ra biểu đồ xu hướng chất lượng điện trên máy trạm BAS, cung cấp dữ liệu hỗ trợ cho kiểm toán năng lượng và phân tích hiệu suất năng lượng của thiết bị.

Ứng dụng sản phẩm

1. Trung tâm mua sắm quy mô lớn: Cung cấp ổn định điện áp tập trung cho hệ thống chiếu sáng, thang cuốn, hệ thống điều hòa không khí, máy tính tiền và mạng thông tin của toàn bộ sàn thương mại, đảm bảo hoạt động bình thường của thương nhân và trải nghiệm của người tiêu dùng.

2. Tòa nhà văn phòng hạng A: Đóng vai trò là trung tâm ổn định nguồn điện chính cho toàn bộ tòa tháp, cung cấp nguồn điện ổn định cho hệ thống chiếu sáng văn phòng, thiết bị CNTT chính xác, nhóm thang máy và hệ thống điều hòa không khí VAV trong tòa nhà.

3. Khách sạn 5 sao: Cung cấp khả năng bảo vệ điện áp toàn diện cho phòng tiệc, trung tâm hội nghị, cơ sở SPA, phòng giặt, thiết bị nhà bếp và hệ thống điều khiển phòng khách của khách sạn, ngăn chặn sự dao động điện áp ảnh hưởng đến trải nghiệm của khách.

4. Trung tâm triển lãm và địa điểm thể thao lớn: Dùng để ổn định điện áp cho hệ thống chiếu sáng (đặc biệt là màn hình LED và đèn sân khấu), hệ thống phát thanh, hệ thống kiểm soát truy cập và an ninh, đảm bảo an toàn và thông suốt cho các sự kiện quy mô lớn.

5. Sân bay và đầu mối giao thông: Cung cấp điện ổn định cho hệ thống phân loại hành lý, thiết bị an ninh, thang cuốn và thang máy, hệ thống phát sóng và khu thương mại của nhà ga.

Dịch vụ tùy biến

KTAC cung cấp các dịch vụ OEM/ODM, bao gồm màu sắc bề ngoài, phương pháp đóng gói, dải điện áp đầu vào/đầu ra và các mô-đun chức năng đặc biệt (chẳng hạn như thiết bị lọc EMI, thiết bị chống sét, giao diện giám sát RS232/RS485), v.v. Vui lòng liên hệ với chúng tôi để có các giải pháp tùy chỉnh.

Câu hỏi thường gặp

1. Làm thế nào có thể tích hợp AVR tĩnh 3 pha 300KVA SCR vào Hệ thống tự động hóa tòa nhà (BAS)?

Thiết bị được trang bị giao diện truyền thông RS485 và hỗ trợ giao thức Modbus-RTU. Thông qua thiết bị cổng, giao thức Modbus có thể được chuyển đổi thành giao thức BACnet hoặc KNX, cho phép kết nối với các nền tảng BAS chính thống như Honeywell, Siemens và Johnson Controls. Thiết bị có thể tải lên điện áp, dòng điện, nguồn, tốc độ tải và trạng thái cảnh báo theo thời gian thực, đồng thời nhận hướng dẫn từ xa từ BAS để cài đặt tham số.

2. Nguyên nhân chính gây ra dao động điện áp trong các khu phức hợp thương mại là gì?

Các nguồn chính bao gồm: khởi động dừng thường xuyên của máy làm lạnh lớn (đặc biệt là máy nén ly tâm), khởi động dừng thang cuốn, dao động phụ tải ban ngày của lưới điện thành phố và mức tiêu thụ điện của thiết bị lớn của những người thuê nhà liền kề. Khả năng phản hồi ở mức mili giây của SBWZ-300KVA có thể giải quyết hiệu quả tất cả các nguồn biến động này.

3. Công suất 300KVA có ý nghĩa gì đối với tòa nhà thương mại?

Lấy một trung tâm mua sắm rộng 50.000 mét vuông làm ví dụ. Tổng công suất phân phối của nó thường là từ 5.000 đến 8.000 KVA. 300KVA đảm nhận khoảng 5% đến 8% phụ tải, thường là một hoặc hai đường dây trung chuyển (chẳng hạn như bus chính cho các thiết bị điều hòa không khí). Tải do SBWZ-300KVA phục vụ thường là "phần thiểu số quan trọng" trong việc đảm bảo nguồn điện cho toàn bộ tòa nhà.

4. Hiệu suất cực cao tiết kiệm chi phí vận hành của các tòa nhà thương mại đến mức nào?

Giả sử công suất 300KVA, tỷ lệ phụ tải trung bình là 70%, giá điện thương mại là 1 nhân dân tệ/kWh và 8.760 giờ/năm:

· Sử dụng SBWZ-300KVA (hiệu suất 99%), tổn thất hàng năm xấp xỉ 300 × 0,7 × (1 - 0,99) × 8760 ≈ 18.396 kWh

· Sử dụng ổn áp servo truyền thống (hiệu suất 96%), tổn thất hàng năm xấp xỉ 300 × 0,7 × (1 - 0,96) × 8760 ≈ 73.584 kWh

· Tiết kiệm điện hàng năm ≈ 55.188 nhân dân tệ. Trong hơn một thập kỷ, số tiền tiết kiệm được đã vượt quá 550.000 nhân dân tệ, giúp giảm đáng kể chi phí vận hành.

5. Việc lắp đặt thiết bị trong phòng phân phối của tòa nhà cần những yêu cầu gì?

Yêu cầu đối với phòng phân phối là chiều cao thực không dưới 2,2 mét, lối đi bảo trì ≥ 0,8 mét trước và sau thiết bị, nhiệt độ môi trường không quá 40°C, không có khí ăn mòn hoặc bụi dẫn điện. Nên sử dụng thông số kỹ thuật YJV 3×150mm² + 2×70mm² hoặc cao hơn cho cáp đầu vào (lõi đồng) và 630A trở lên cho cầu dao phía trước.
