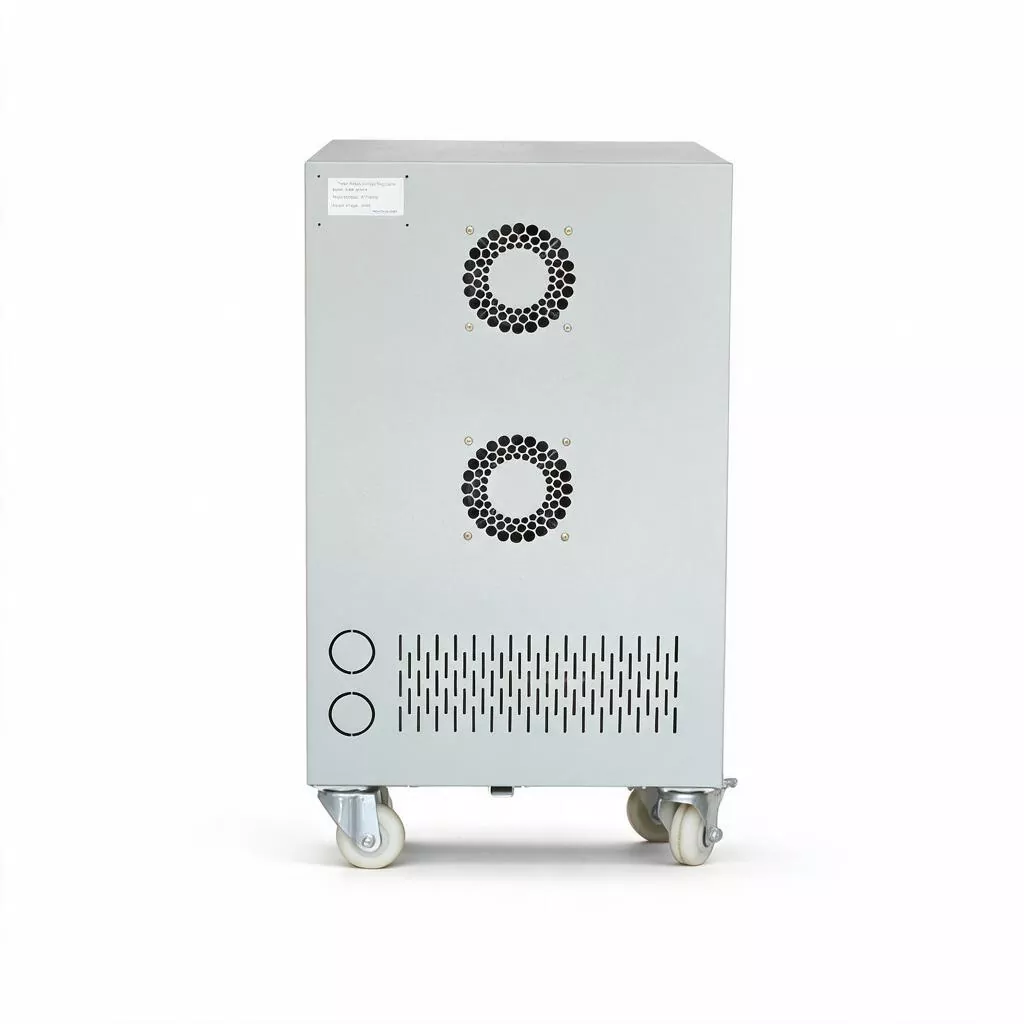

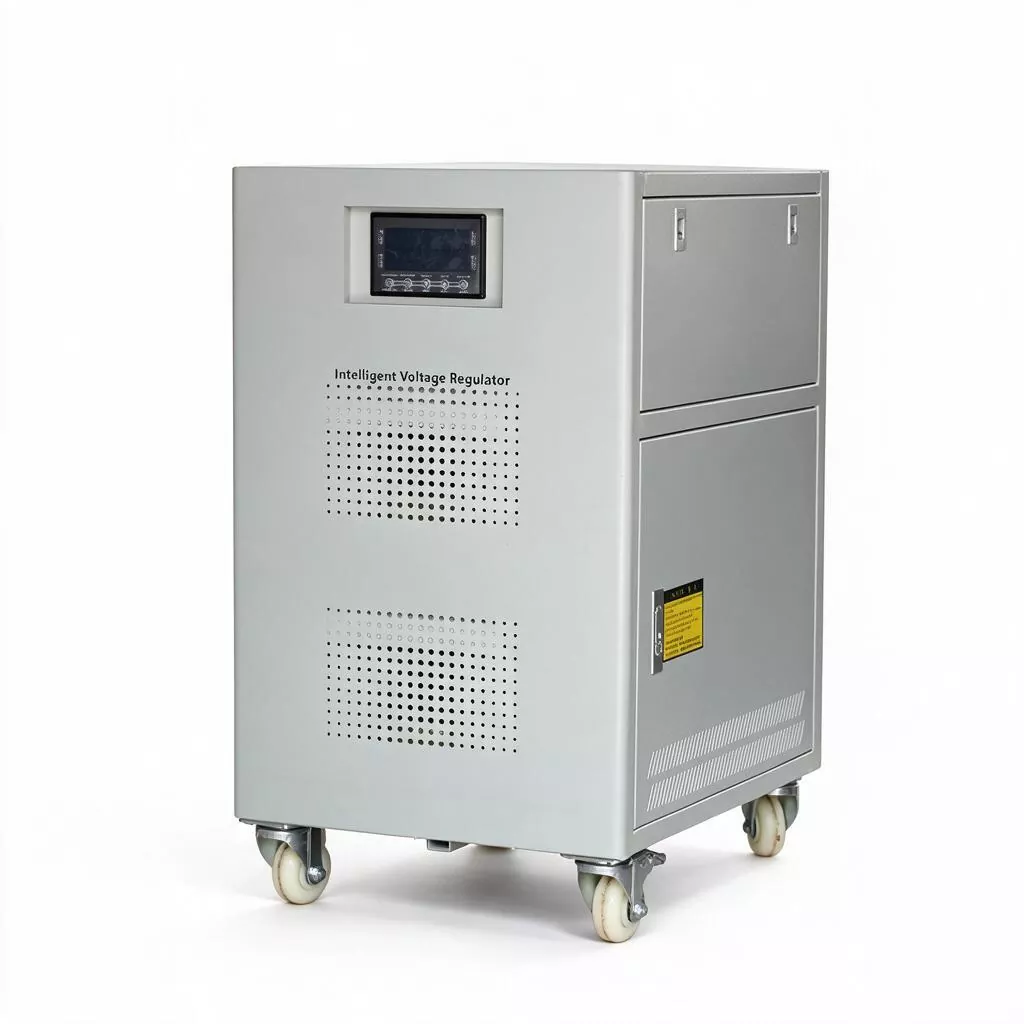

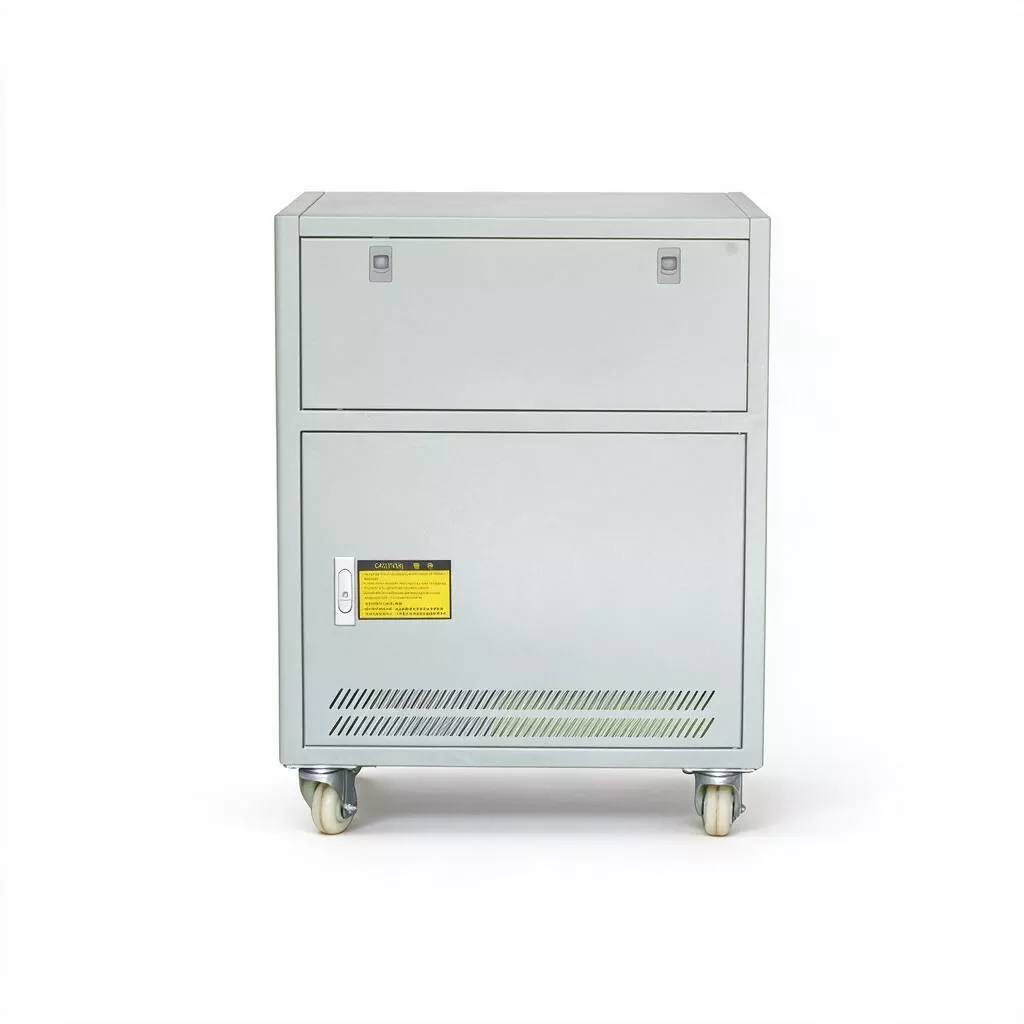

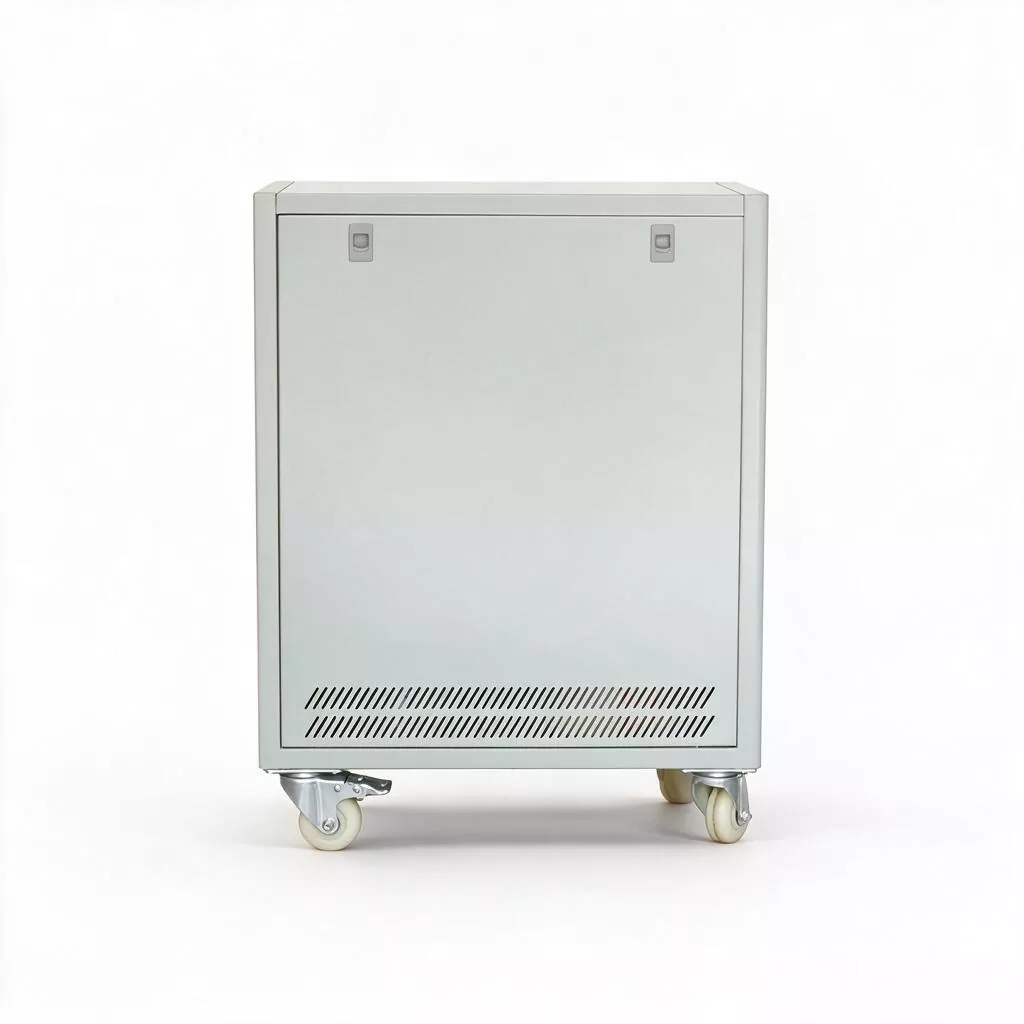

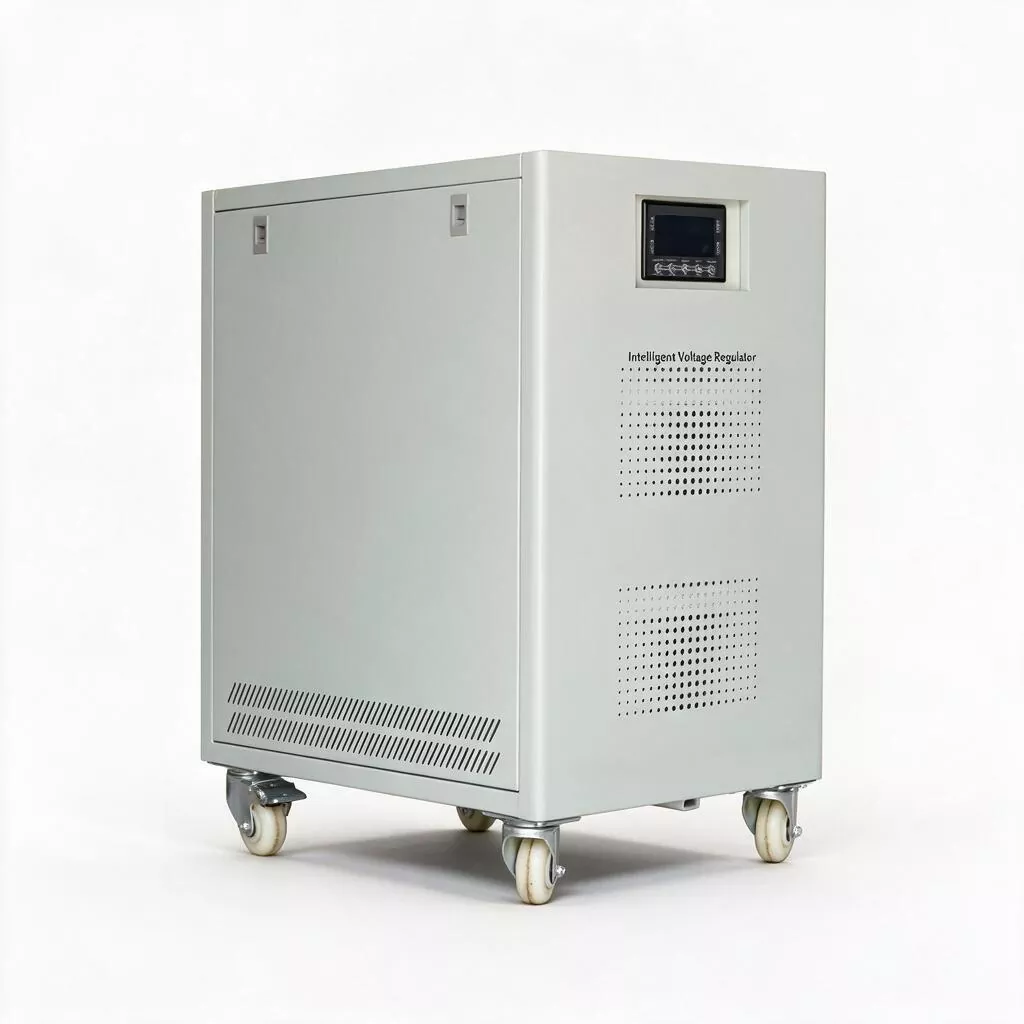

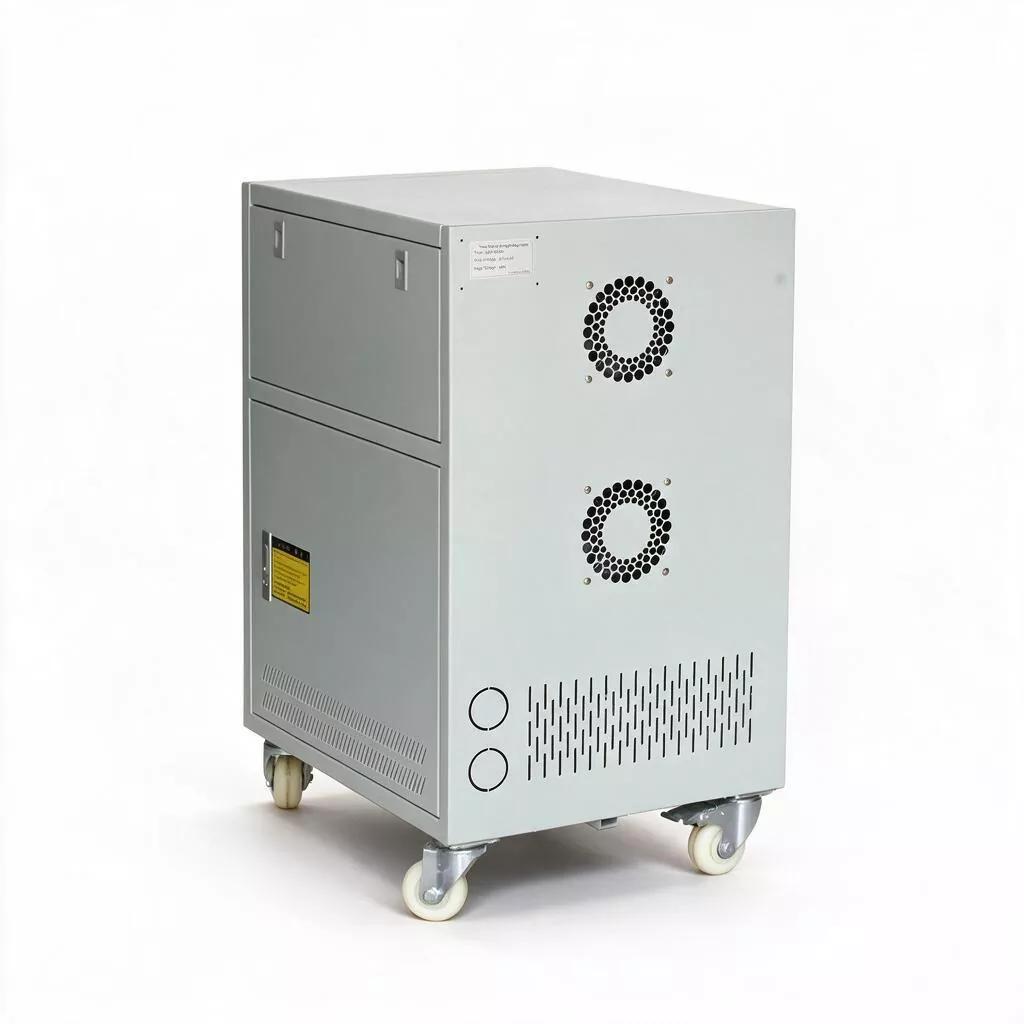

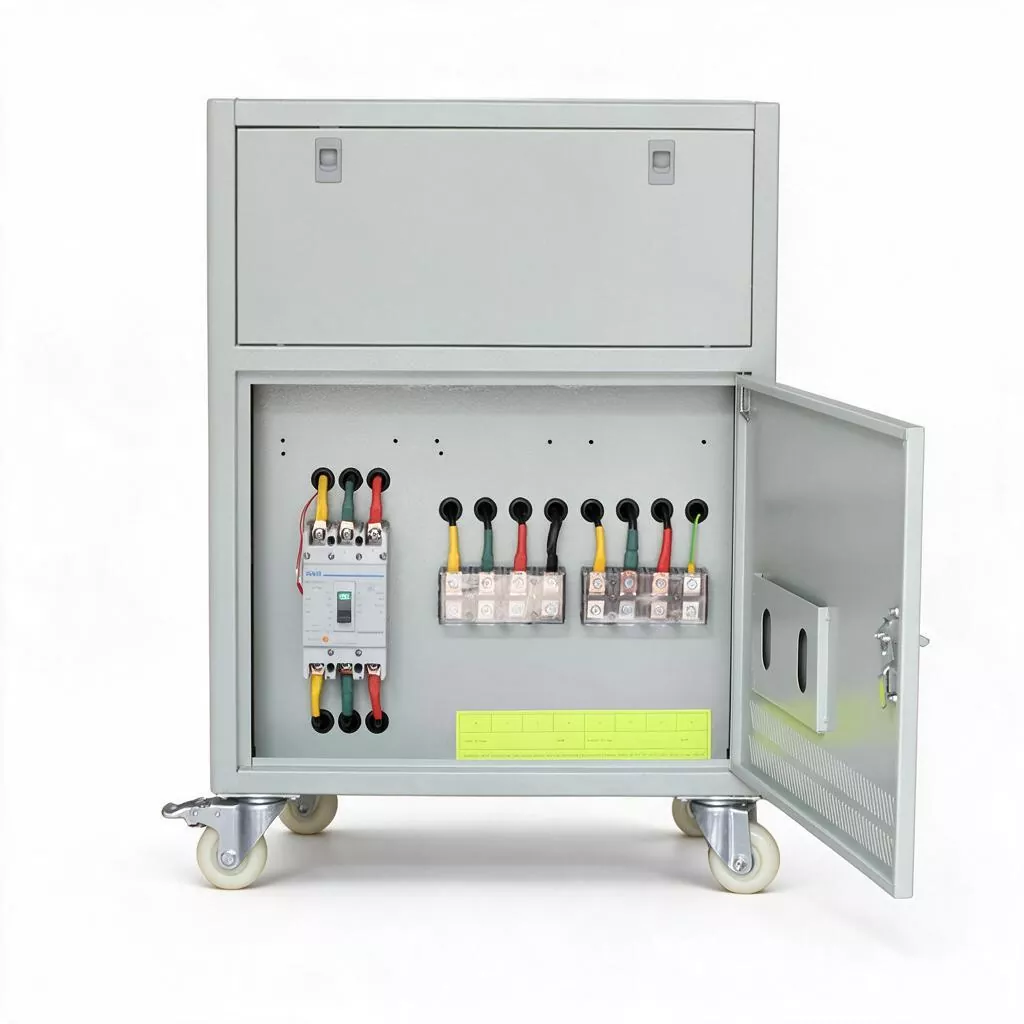

Động cơ servo 3 pha 100kVA AVR

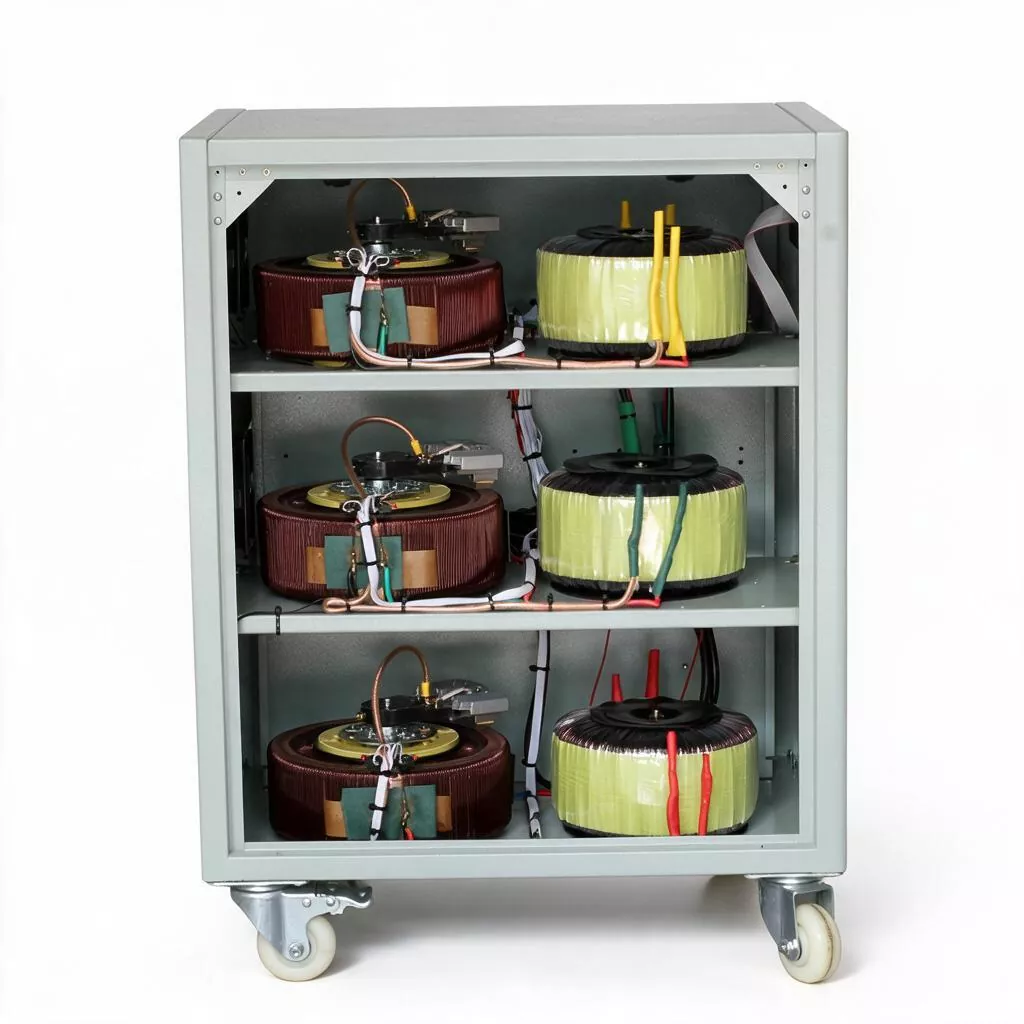

Động cơ servo 3 pha 100KVA AVR được trang bị bên trong một cuộn dây điều chỉnh điện áp kiểu cột mở rộng và một bộ phận chổi than cỡ lớn. Thiết kế dự phòng điện từ cho phép nó xử lý các sự kiện "dao động điện" cực độ trong đó lưới điện thượng nguồn tạm thời giảm xuống 60% điện áp định mức một cách dễ dàng: khi phục hồi điện áp, bộ ổn áp có thể phản ứng nhanh và ổn định đầu ra trong phạm vi chấp nhận được, ngăn chặn các bộ biến tần hạ nguồn và bộ truyền động servo dừng do cảnh báo điện áp thấp.

Đồng thời, biến áp bù khổng lồ của nó có đặc tính bão hòa từ tính tuyệt vời, có thể cung cấp đủ khả năng hỗ trợ chống sốc dòng điện khi nhiều động cơ công suất lớn (tổng công suất khoảng 80KW) được khởi động đồng thời, không giống như thiết bị điện tử dễ gây ra hiện tượng khóa quá dòng tức thời một cách dễ dàng.

Thông số sản phẩm

Các tính năng chính

1. Năng lực cấp trung tâm phân phối

Công suất định mức 100KVA, dòng điện định mức khoảng 152A (ba pha 380V). Nó có thể được lắp đặt trực tiếp trong phòng phân phối chính của nhà máy hoặc tủ điện chính của tòa nhà, đóng vai trò là nút điều chỉnh điện áp tập trung cho toàn bộ nhà xưởng, toàn bộ tòa nhà hoặc khu vực công viên. Điều này giúp đơn giản hóa cấu trúc phân phối và giảm rủi ro phối hợp của nhiều thiết bị công suất nhỏ được kết nối song song.

2. Khả năng chống dao động điện

Dựa trên máy biến áp công suất cực lớn loại cảm ứng điện từ, nó có khả năng chịu sụt áp đột ngột cực kỳ mạnh. Khi điện áp đầu vào giảm xuống 60% - 70% giá trị định mức, bộ ổn định vẫn có thể duy trì đầu ra ổn định, chống lại hiệu quả "dao động điện" do sét đánh, hoạt động của các công tắc cấp trên hoặc chuyển mạch tải lớn và tránh vấp ngã thiết bị nhạy cảm do điện áp thấp.

3. Ổn định động và nhiệt

Đối với các điều kiện làm việc khắc nghiệt khi hàng chục động cơ trong xưởng lớn khởi động đồng thời, SBW-100KVA có thể chịu được dòng điện ngắn hạn (<5 giây) gấp vài lần dòng điện định mức mà không bị ngắt hoặc ngắt mạch, đảm bảo quá trình tự khởi động trơn tru của nhóm thiết bị và rút ngắn thời gian phục hồi sản xuất từ ​​"cấp giờ" đến "cấp thứ hai".

4. Kết cấu cơ khí hạng nặng

Kích thước tủ là 700×550×1300mm, trọng lượng tịnh 175kg. Cấu trúc bên trong sử dụng các cuộn dây đồng dày và lõi thép tấm silicon định hướng có khả năng thấm từ cao, có mức cách điện loại A. Độ bền cơ học và biên độ điện của toàn bộ máy là đủ và tuổi thọ thiết kế vượt quá 15 năm. Không cần phải thay thế quy mô lớn các thành phần cốt lõi trong toàn bộ vòng đời.

5. Thiết kế bảo trì tối thiểu

Động cơ servo 3 pha 100KVA AVR sử dụng các bộ phận chổi than loại ngăn kéo có kích thước tiêu chuẩn quốc tế, cho phép kiểm tra trực quan và thay thế nhanh chóng mà không cần tháo rời; bố cục bên trong rõ ràng và các đầu nối kết nối sử dụng thanh cái bằng đồng tiêu chuẩn để dễ dàng kiểm tra độ siết thường xuyên và đo nhiệt độ bằng tia hồng ngoại. Các phụ tùng thay thế rất linh hoạt, chu kỳ mua sắm ngắn và chi phí thấp.

6. Bảo vệ đa cấp và bỏ qua dự phòng

Được tích hợp sáu lớp bảo vệ điện (quá tải, quá điện áp, thấp áp, ngắn mạch, quá nhiệt, mất pha) và được trang bị công tắc chuyển mạch kép thủ công/tự động. Công tắc bypass tự động có thể chuyển mạch ngay lập tức khi có sự cố bất thường bên trong đảm bảo cấp điện liên tục cho tải; bypass thủ công thuận tiện cho việc bảo trì thiết bị mà không bị gián đoạn sản xuất, đáp ứng yêu cầu sản xuất liên tục cho các doanh nghiệp lớn.

7. Giao diện giám sát thông minh

Giao diện truyền thông RS485 tiêu chuẩn (giao thức Modbus-RTU) và mô-đun giao tiếp Ethernet tùy chọn. Nó có thể tải điện áp đầu vào/đầu ra, tốc độ tải, nhiệt độ bên trong, sự kiện cảnh báo và dữ liệu vận hành khác lên hệ thống máy tính phía trên trong thời gian thực, đạt được sự giám sát tập trung và cảnh báo lỗi bởi trung tâm vận hành và bảo trì.

Ứng dụng sản phẩm

1. Xưởng dập công nghiệp nặng và sản xuất ô tô quy mô lớn: Cung cấp ổn định tổng điện áp đầu vào cho các dây chuyền dập từ 1000T trở lên, cụm robot hàn và xưởng sơn quy mô lớn, đảm bảo tính nhất quán trong chu trình dập và chất lượng hàn.

2. Bệnh viện tuyến 3 và khu y tế: Được lắp đặt tại phòng phân phối chính của bệnh viện, cung cấp quản lý nguồn điện tập trung cho các trung tâm chẩn đoán hình ảnh (nhiều MRI, CT, DSA), điều hòa không khí thanh lọc phòng mổ, thiết bị khử trùng quy mô lớn tại phòng cung cấp trung tâm, đảm bảo an toàn cho bệnh nhân và bảo mật tài sản thiết bị.

3. Trung tâm dữ liệu và trung tâm truyền thông cấp khu vực: Nằm ở phía đường truyền đến của các phòng máy tính IDC cỡ trung bình hoặc phòng máy tính hội tụ truyền thông cấp tỉnh, giúp giảm tác động của biến động điện áp mặt trước đối với nguồn điện chuyển mạch tần số cao và máy nén điều hòa không khí chính xác, đồng thời kéo dài tuổi thọ của bộ pin UPS.

4. Các tổ hợp thương mại và trung tâm triển lãm lớn: Cung cấp ổn định điện áp toàn dải cho nguồn chiếu sáng, dàn lạnh điều hòa trung tâm, hệ thống thang cuốn trong khách sạn 5 sao, trung tâm mua sắm lớn và trung tâm triển lãm quốc tế, tránh khiếu nại của khách hàng và tổn thất vận hành do biến động điện áp.

5. Cấp nước và xử lý nước thải đô thị: Được lắp đặt ở đầu đường dây đầu vào của các phòng bơm cấp nước đô thị và các phòng quạt sục khí của nhà máy xử lý nước thải lớn, đảm bảo vận hành liên tục, không gián đoạn các cơ sở hạ tầng trọng yếu phục vụ các dịch vụ công cộng khi lưới điện biến động trong mùa mưa.

6. Kho lạnh lớn và chế biến thực phẩm: Cung cấp bảo vệ ổn định điện áp cho nhóm máy nén lạnh amoniac, quạt đường hầm cấp đông nhanh và hệ thống phân phối điện của dây chuyền đóng gói tự động, ngăn chặn điện áp bất thường gây ra hiện tượng tăng nhiệt độ trong kho lạnh và dẫn đến tổn thất lớn.

Tại sao chọn động cơ servo 3 pha AVR này?

1. Động cơ servo 3 pha 100KVA AVR sử dụng cuộn dây hoàn toàn bằng đồng và hệ thống cách nhiệt cấp A cao cấp. Việc sử dụng đồng và sắt thực tế vượt xa mức trung bình của ngành, đảm bảo độ trễ cực thấp và tổn thất dòng điện xoáy (hiệu suất ≥ 96%) trong điều kiện đầy tải. Thành phần dễ bị tổn thương duy nhất của nó - chổi than - sử dụng vật liệu than chì đồng có kích thước tiêu chuẩn quốc tế, với chu kỳ thay thế lên tới 3-5 năm và các phụ tùng thay thế rất linh hoạt với chi phí thay thế một lần rất thấp.

2. Thiết kế tổng thể dự trữ đủ biên độ điện và cơ khí, loại bỏ các vấn đề hỏng hóc "kiểu đếm ngược" mà thiết bị điện tử công suất gặp phải như khô tụ điện điện phân và lão hóa mô-đun IGBT trong suốt thời gian sử dụng. Đối với bộ phận tài chính, đây là tài sản cố định có thể khấu hao trong hơn 15 năm, với chi phí khấu hao hàng năm cực kỳ cạnh tranh.

3. Thiết kế cấu trúc của mô hình 100KVA xem xét đầy đủ nhu cầu thực tế của người dùng quy mô lớn: sử dụng cửa bảo trì mở từ bên và khung chổi than kiểu ngăn kéo, quá trình kiểm tra và thay thế chổi than hoàn tất trong vòng 20 phút mà không cần ngắt kết nối mạch chính của đường dây vào; được trang bị đồng hồ đo kỹ thuật số LED màn hình lớn và đèn báo mã lỗi, cho phép thợ điện tuyến đầu nhanh chóng xác định vị trí sự cố; Giao diện truyền thông RS485 dành riêng hỗ trợ kết nối với DCS hoặc hệ thống giám sát nguồn, cho phép đo từ xa, báo hiệu từ xa và điều khiển từ xa.

Dịch vụ tùy biến

KTAC cung cấp các dịch vụ OEM/ODM, bao gồm màu sắc bề ngoài, phương pháp đóng gói, dải điện áp đầu vào/đầu ra và các mô-đun chức năng đặc biệt (chẳng hạn như thiết bị lọc EMI, thiết bị chống sét, giao diện giám sát RS232/RS485), v.v. Vui lòng liên hệ với chúng tôi để có các giải pháp tùy chỉnh.

Câu hỏi thường gặp

1. Dòng điện định mức của ổn áp 100KVA là bao nhiêu? Các yêu cầu đối với cáp đầu vào phía trước là gì?

Dòng điện định mức của bộ ổn áp 380V ba pha xấp xỉ 152A. Xem xét sự mất hiệu suất của chính bộ ổn định (khoảng 4%) và có thể xảy ra tình trạng quá tải trong thời gian ngắn, AVR Động cơ servo 3 pha 100KVA được khuyến nghị cấu hình bộ ngắt mạch vỏ đúc (MCCB) có công suất không dưới 200A ở đầu trước. Cáp đầu vào được khuyến nghị sử dụng thông số kỹ thuật YJV 3×70mm2 + 2×35mm2 trở lên (lõi đồng) và việc lựa chọn cụ thể phải được xác minh dựa trên khoảng cách lắp đặt thực tế (≤50 mét) để tính toán độ sụt điện áp. Chúng tôi có thể cung cấp cho bạn bảng tính toán lựa chọn cáp miễn phí.

2. Làm thế nào để thiết bị này phù hợp với máy biến áp đầu cuối (chẳng hạn như 1250KVA)?

SBW-100KVA phù hợp với nhánh cấp nguồn phía hạ thế của máy biến áp có công suất từ ​​500KVA đến 1600KVA. Nó hoạt động như một "lớp cách ly ổn định" được chèn giữa máy biến áp và phụ tải phân xưởng. Nên lắp đặt cầu dao cách ly và thiết bị chống sét ở đầu phía trước của bộ ổn định, đồng thời cấu hình các tủ phân phối cho các vùng xử lý khác nhau ở phía sau theo các quy trình khác nhau trong xưởng để đạt được mức bảo vệ phân loại.

3. Khả năng “chống rung” cụ thể ở mức độ nào?

Khi điện áp đầu vào giảm xuống 60% giá trị định mức trong vòng 100ms (tức là 228V), điện áp đầu ra của SBW-100KVA vẫn có thể duy trì trong khoảng ±3% (tức là 369V - 392V). Điều này rất quan trọng đối với các bộ biến tần và công tắc tơ phía sau để duy trì sự gắn kết. Để có những đợt giảm sâu kéo dài hơn, cần kết hợp hệ thống ATS đầu cuối và máy phát điện để phối hợp ứng phó. Chúng tôi có thể cung cấp giải pháp cung cấp điện liên tục tổng thể.

4. Chu kỳ đại tu lớn và chi phí thay thế phụ tùng chính như thế nào?

Nên tiến hành bảo trì toàn diện 5 năm một lần (bao gồm thay chổi than, bôi trơn ổ trục, siết chặt các đầu cuối và kiểm tra cách điện). Cụm chổi than là vật tư tiêu hao thường xuyên duy nhất và chi phí thay thế hàng loạt thấp hơn nhiều so với chi phí thay thế toàn bộ bảng nguồn của bộ ổn định điện tử. Tuổi thọ thiết kế tổng thể của máy là >15 năm và máy biến áp lõi có thể hoạt động hơn 20 năm.

5. Chức năng bỏ qua kép đảm bảo sản xuất liên tục trong hoạt động thực tế như thế nào?

Bảng thiết bị có công tắc lựa chọn "ổn định/bỏ qua". Khi cần bảo trì, hãy chuyển công tắc sang vị trí "bỏ qua" (lúc này, công tắc tơ bên trong sẽ kết nối trực tiếp tải với nguồn điện lưới), bộ ổn định có thể được tắt nguồn an toàn để bảo trì và nguồn điện cho tải sẽ không bị gián đoạn. Sau khi bảo trì xong, chuyển về chế độ "ổn định". Toàn bộ quy trình hỗ trợ hoạt động sản xuất không ngừng nghỉ nhưng phải được thực hiện bởi thợ điện được chứng nhận.

6. Có yêu cầu đặc biệt nào đối với mặt bằng lắp đặt đối với vật nặng 175kg không?

Thiết bị có đế chịu lực và bốn lỗ cố định lắp đặt. Đối với sàn xi măng thông thường có thể đặt và lắp đặt trực tiếp; đối với sàn hoặc sàn chống tĩnh điện trên cao, nên lắp đặt đế chịu lực bằng thép kênh 10 # ở dưới cùng của thiết bị để phân bổ trọng lượng cho các dầm và cột kết cấu. Bản vẽ lắp đặt của chúng tôi sẽ chỉ rõ các yêu cầu về tải trọng và kích thước cố định.
