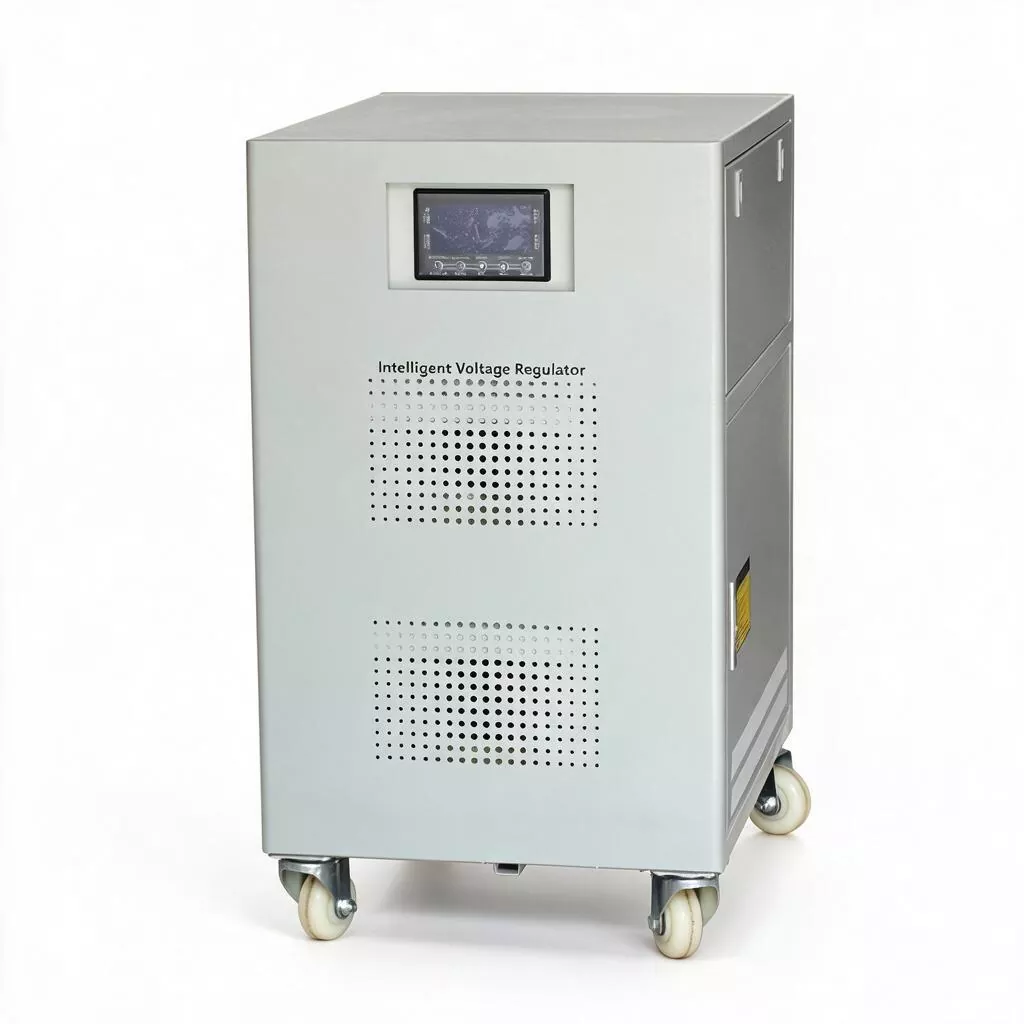

Động cơ servo 3 pha 20kVA AVR

Cạnh tranh trong sản xuất hiện đại phần lớn là cuộc cạnh tranh về Hiệu suất thiết bị tổng thể (OEE). Trong số nhiều yếu tố ảnh hưởng đến OEE, chất lượng điện năng thường bị bỏ qua nhưng nó thường là thủ phạm chính gây ra thời gian ngừng hoạt động ngoài dự kiến.

Sự sụt giảm điện áp có thể làm gián đoạn các chương trình điều khiển PLC và kích hoạt cảnh báo tắt trong các bộ điều khiển servo; điện áp cao duy trì liên tục làm tăng tốc độ lão hóa cách điện của động cơ và rút ngắn tuổi thọ của tụ điện DC-bus VFD; và sự mất cân bằng ba pha gây ra gợn sóng mô-men xoắn của động cơ, ảnh hưởng đến độ chính xác gia công.

So với các mẫu 10KVA cấp cơ bản hoặc 15KVA trung cấp, AVR Động cơ servo 3 pha 20KVA không chỉ xử lý dòng điện khởi động cao (thường gấp 5–7 lần dòng định mức) liên quan đến việc khởi động các tải cảm ứng như động cơ và máy nén, mà còn—nhờ khả năng điều chỉnh ba pha độc lập của nó nhanh chóng khôi phục cân bằng điện áp giữa các pha khi có biến động tải một pha đột ngột, đảm bảo toàn bộ dây chuyền sản xuất không bị xáo trộn.

Thông số sản phẩm

Ưu điểm so với các sản phẩm khác là gì?

Về khả năng tương thích của hệ thống, công suất 20KVA tương ứng với dòng điện định mức khoảng 30A (3 pha 380V), khiến nó trở thành sự kết hợp hoàn hảo với đại đa số các cầu dao và công tắc tơ 40A (hoặc thấp hơn) trên thị trường, loại bỏ nhu cầu nâng cấp tủ phân phối điện tốn kém.

Hơn nữa, Động cơ servo 3 pha 20KVA AVR có cùng kích thước (500×380×670mm) và trọng lượng (82kg) như các mẫu 10KVA và 15KVA. Tính nhất quán về diện tích và yêu cầu tải trọng kết cấu này cho phép khách hàng nâng cấp lên công suất cao hơn mà không thay đổi cách bố trí hiện tại, đồng thời đảm bảo đủ khoảng trống công suất để có thể bổ sung thêm một hoặc hai máy nữa trong tương lai.

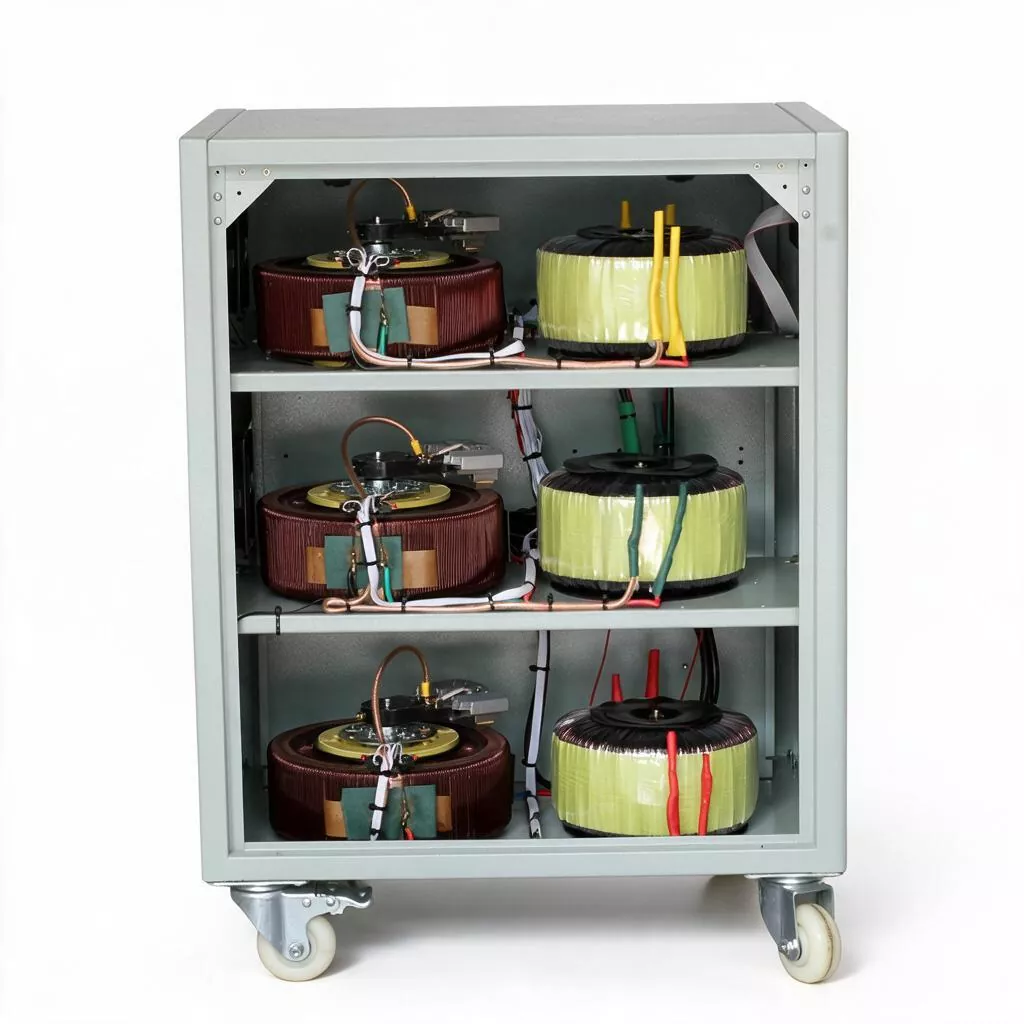

Động cơ servo 3 pha 20KVA AVR kế thừa những ưu điểm vốn có của cấu trúc động cơ servo: khả năng chống va đập cao, không gặp rủi ro liên quan đến các thiết bị điện tử dễ vỡ và thay thế chổi than dễ dàng, chi phí thấp. Được trang bị quạt điều khiển nhiệt độ thông minh và hệ thống bảo vệ nhiều lớp, model này được thiết kế cho môi trường sản xuất ba ca, 24 giờ liên tục, khiến nó đặc biệt phù hợp cho các hoạt động của dây chuyền lắp ráp đòi hỏi tính liên tục của nguồn điện cao.

Các tính năng chính

1. Định vị năng lực tối ưu

Công suất định mức 20KVA lấp đầy chính xác khoảng cách thị trường giữa các mẫu 15KVA và 30KVA. Đối với các nhóm phụ tải có tổng công suất lắp đặt khoảng 15–18KW, tổ máy 20KVA có biên độ hợp lý là 10%–15%. Điều này cho phép nó dễ dàng xử lý tình trạng tăng vọt khi khởi động động cơ đồng thời tránh tình trạng hoạt động kém hiệu quả trong vùng tải nhẹ do công suất quá cao, đảm bảo bộ ổn định chạy ổn định trong phạm vi hiệu suất cao nhất (tải 60%–80%).

2. Đảm bảo tính liên tục trong sản xuất

Nó có khả năng chịu điện áp đầu vào rộng ±20%; bộ ổn định duy trì đầu ra ổn định ngay cả khi điện áp lưới giảm xuống 304V hoặc tăng vọt lên 456V. Với thời gian phản hồi dưới một giây, nó giảm thiểu hiện tượng nhấp nháy điện áp một cách hiệu quả trong mùa giông bão và dao động điện áp do chuyển mạch các thiết bị nặng, giảm thiểu nguy cơ gián đoạn nguồn điện.

3. Quy định ba pha độc lập

Được thiết kế cho các tình huống nhà máy liên quan đến tải hỗn hợp—chẳng hạn như hệ thống chiếu sáng một pha và ổ cắm cùng với thiết bị điện ba pha—nó sử dụng công nghệ lấy mẫu và điều khiển pha độc lập. Ngay cả khi có sự mất cân bằng tải đáng kể giữa các pha, nó vẫn ổn định từng điện áp pha trong phạm vi chính xác cần thiết, ngăn ngừa hư hỏng bảng điều khiển chính xác do quá điện áp do dịch chuyển điểm trung tính.

4. Thiết kế có độ bền cao

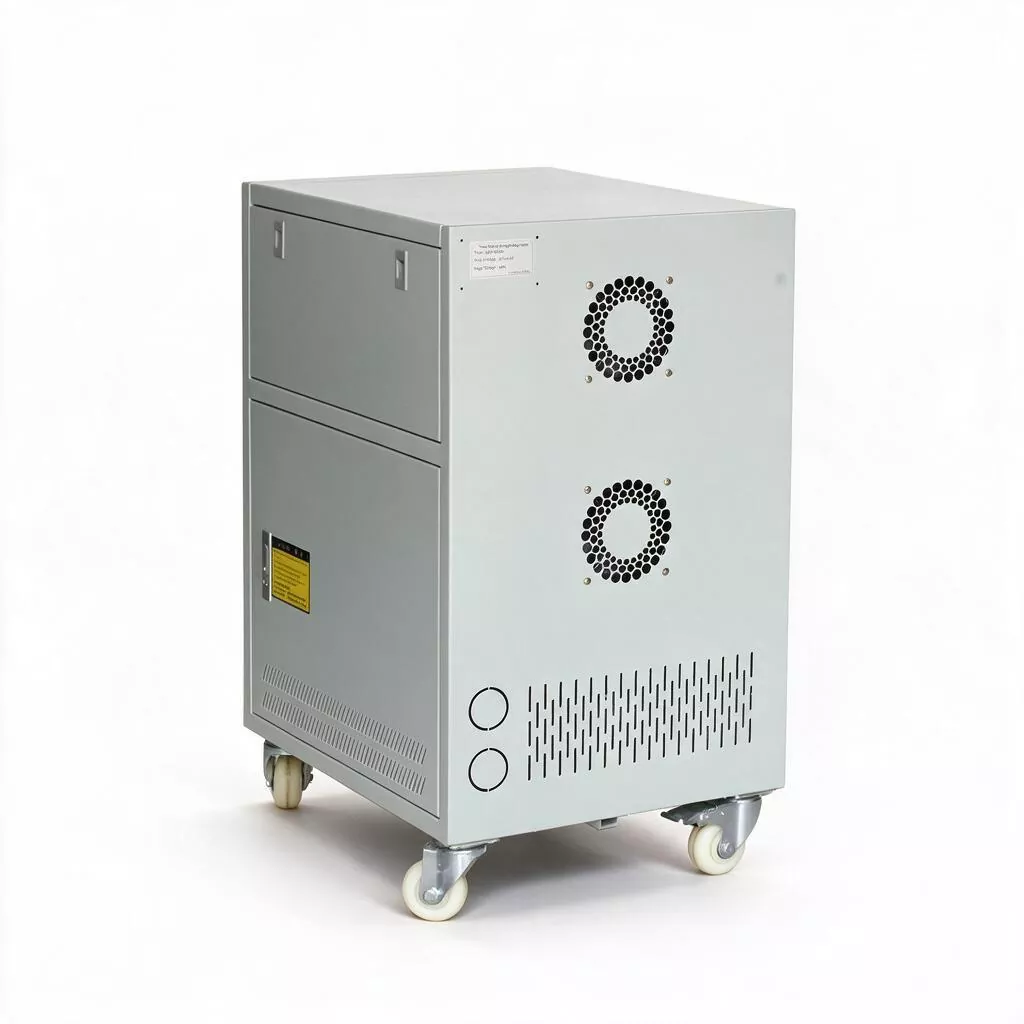

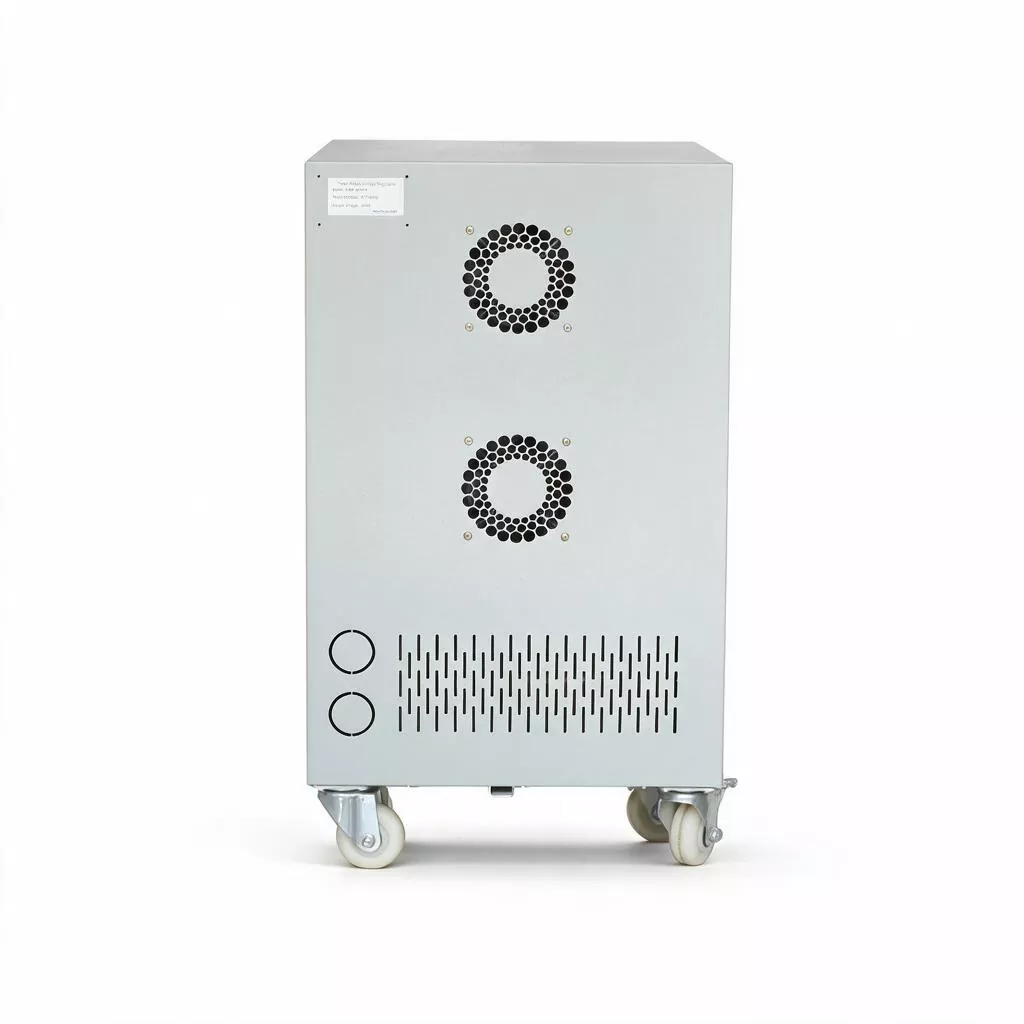

Được chế tạo bằng vật liệu cách điện loại A cấp công nghiệp, nó chịu được điện áp AC 2000V/1 phút mà không bị đánh thủng điện môi. Với mức tăng nhiệt độ thực <60°C và hệ thống làm mát không khí cưỡng bức thông minh tích hợp, nó hoạt động ổn định trong thời gian dài ở nhiệt độ môi trường từ -5°C đến 40°C và độ ẩm dưới 90%, giúp nó phù hợp với môi trường có nhiệt độ, độ ẩm cao như xưởng ép phun, xưởng đúc và phòng phân phối điện ngầm.

5. Bảo trì mô-đun

Chổi than là bộ phận tiêu hao duy nhất; việc thay thế đơn giản và chi phí thấp (không cần phải tháo rời toàn bộ thiết bị). Bảng điều khiển sử dụng các kết nối đầu cuối plug-in, giảm đáng kể thời gian khắc phục sự cố và sửa chữa. Thiết bị này có tuổi thọ thiết kế trên 15 năm, dẫn đến tổng chi phí sở hữu lâu dài thấp hơn nhiều so với bộ ổn áp điện tử.

6. Cắm và chạy

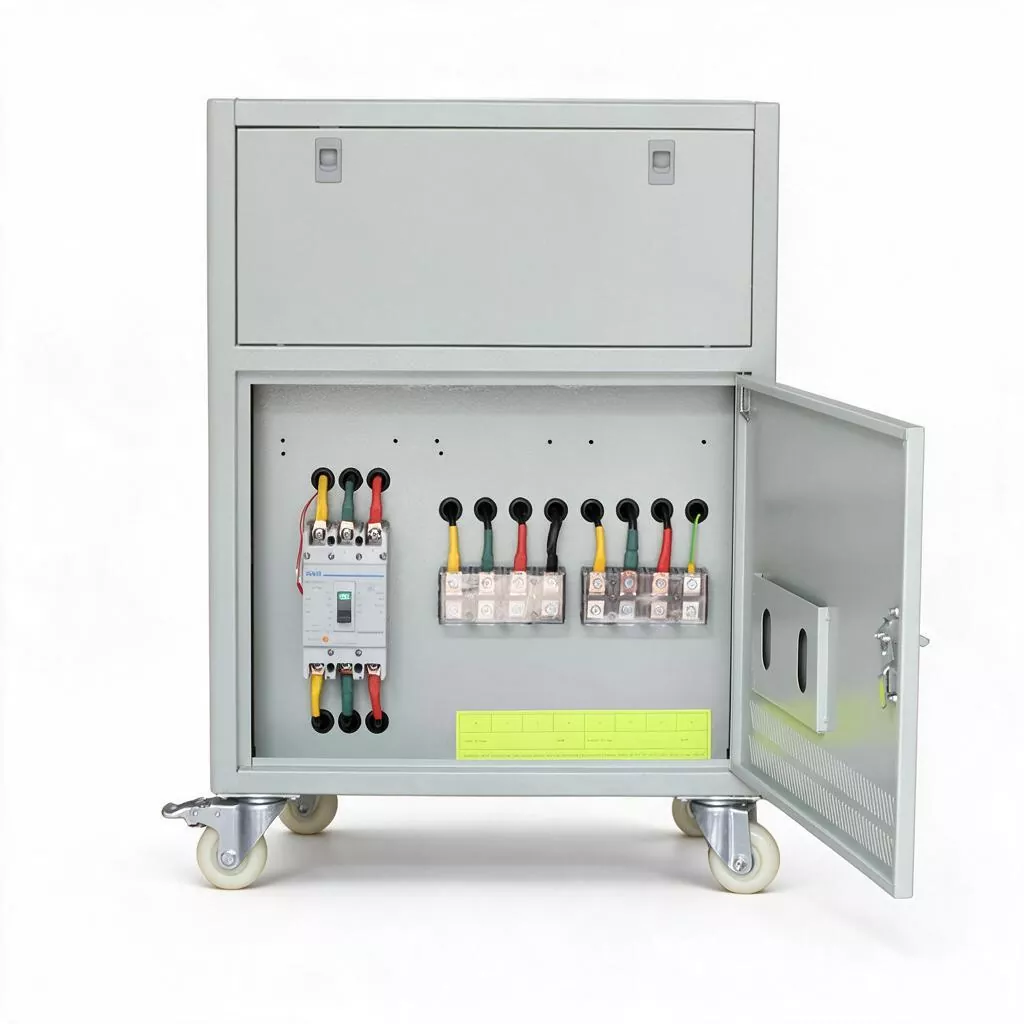

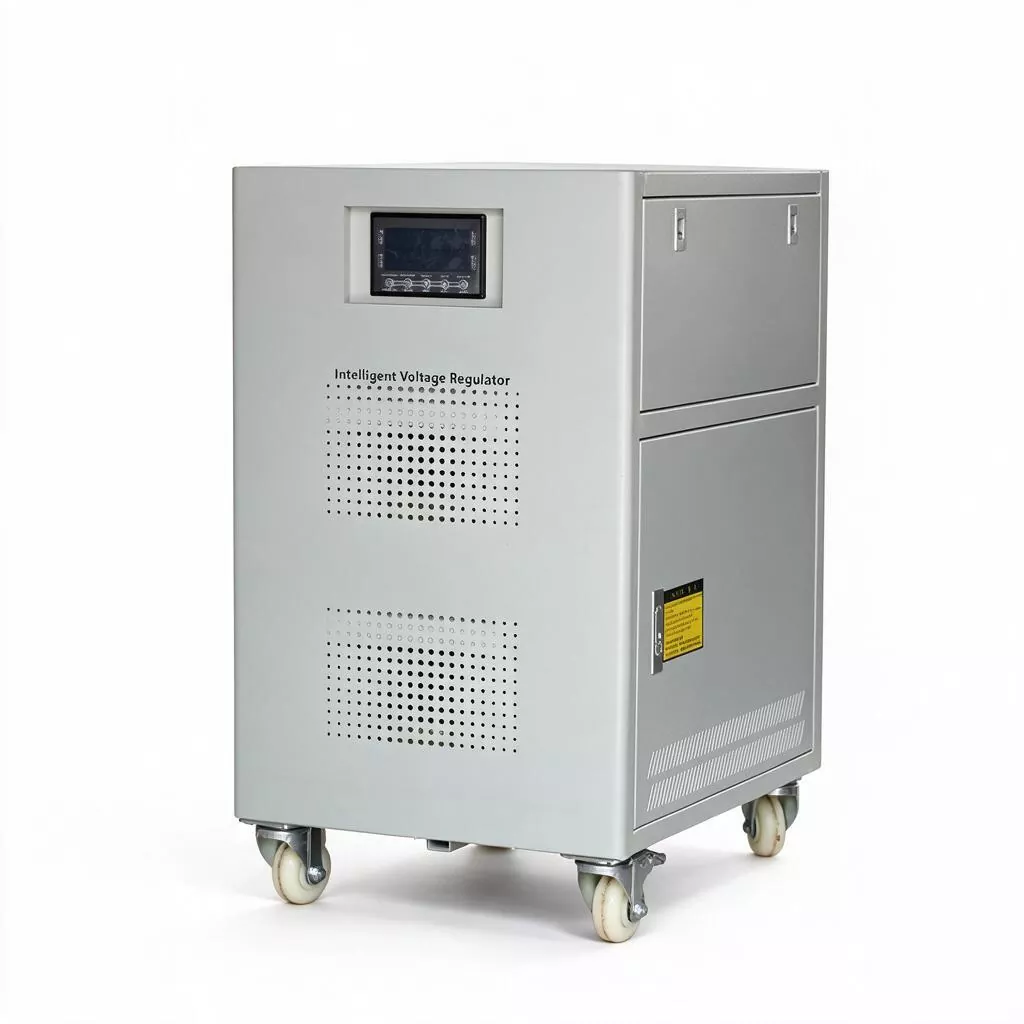

Có dây dẫn ba pha bốn dây tiêu chuẩn (A/B/C/N/PE) và hỗ trợ hoạt động tần số kép (50/60Hz). Động cơ servo 3 pha 20KVA AVR tương thích với các bộ máy phát điện diesel, hệ thống UPS và các giai đoạn đầu vào của các bộ truyền động tần số thay đổi (VFD) khác nhau. Bảng điều khiển LED kỹ thuật số cung cấp màn hình hiển thị trực quan về điện áp pha, tạo điều kiện kiểm tra nhanh chóng tại chỗ.

Ứng dụng sản phẩm

1. Dây chuyền sản xuất vừa và nhỏ: Cung cấp nguồn điện ổn định cho máy tiện CNC, máy phay, trung tâm gia công, dây chuyền dập nhỏ, dây chuyền lắp ráp tự động, đảm bảo độ chính xác gia công và duy trì thời gian chu kỳ sản xuất.

2. Thiết bị điện tòa nhà lớn: Thích hợp cho các dãy thang máy chính, dàn lạnh điều hòa trung tâm, máy bơm chữa cháy và hệ thống thông gió trong các tòa nhà văn phòng cao tầng, trung tâm mua sắm và bệnh viện; ngăn ngừa kẹt thang máy hoặc tắt bảo vệ hệ thống làm mát do dao động điện áp.

3. Máy đóng gói và thực phẩm: Cung cấp khả năng bảo vệ ổn định điện áp cho các thiết bị trải qua chu kỳ khởi động-dừng thường xuyên—chẳng hạn như máy đóng gói gối, máy rót, máy hàn kín và lò nướng—từ đó kéo dài tuổi thọ của công tắc tơ và động cơ.

4. Gia công bằng laze và kim loại tấm: Cung cấp nguồn điện sạch cho các bộ điều khiển CNC và bơm khí phụ của máy cắt laze và plasma, ngăn ngừa sự cố điện áp cao hoặc các vấn đề về chất lượng cắt.

5. Phòng tổng hợp thông tin liên lạc: Được triển khai ở giai đoạn đầu vào của bộ nguồn chuyển mạch và thiết bị điều hòa không khí chính xác trong các phòng tổng hợp khu vực và trung tâm dữ liệu biên để ngăn chặn thời gian ngừng hoạt động của thiết bị liên lạc do sự bất thường về điện áp.

6. Thiết bị kiểm tra và kiểm tra: Cung cấp tham chiếu điện áp ổn định cho các buồng thử nghiệm môi trường, máy đo lực kế và máy thử nghiệm sạc/xả công suất cao trong các phòng thí nghiệm của trường đại học và trung tâm kiểm tra chất lượng, đảm bảo tính lặp lại của dữ liệu thử nghiệm.

Dịch vụ tùy biến

KTAC hỗ trợ các dịch vụ OEM/ODM, bao gồm tùy chỉnh màu sắc bên ngoài, phương pháp đóng gói, dải điện áp đầu vào/đầu ra và các mô-đun chức năng đặc biệt (chẳng hạn như bộ lọc EMI, thiết bị chống sét và giao diện giám sát RS232/RS485). Hãy liên hệ với chúng tôi để có giải pháp tùy chỉnh.

Câu hỏi thường gặp

1. Làm cách nào để xác định xem thiết bị của tôi có yêu cầu 20kVA thay vì 15kVA hay không?

Tính tổng công suất (kVA) của tất cả các thiết bị hoạt động đồng thời và tính đến dòng điện khởi động của động cơ đơn lớn nhất. Nếu tổng công suất hoạt động nằm trong khoảng từ 12kVA đến 15kVA—và liên quan đến động cơ hoặc thiết bị lớn khởi động và dừng thường xuyên—chúng tôi khuyên dùng mô hình 20kVA để đảm bảo có đủ khoảng trống. Nếu tổng công suất luôn ở mức dưới 10kVA thì mô hình 15kVA là đủ. Chúng tôi có thể cung cấp bảng tính toán tải miễn phí.

2. Sẽ có vấn đề gì nếu ổn áp 20kVA hoạt động ở mức tải thấp trong thời gian dài?

Không. Dòng SBW sử dụng khả năng điều chỉnh điện áp động cơ servo và không có yêu cầu "tải tối thiểu" như trong bộ ổn định điện áp điện tử. Ngay cả ở mức tải nhẹ 20%–30%, hiệu suất vẫn ở mức trên 90% và mức tăng nhiệt độ thấp hơn thực sự giúp kéo dài tuổi thọ của chổi than và máy biến áp.

3. Liệu quy định ba pha độc lập có thể giải quyết hoàn toàn các vấn đề mất cân bằng ba pha không?

Đúng. Động cơ servo 3 pha 20KVA AVR thực hiện lấy mẫu điện áp và điều chỉnh bù cho từng pha riêng lẻ, ổn định điện áp đầu ra của từng pha với độ chính xác trong khoảng ±3%. Tuy nhiên, xin lưu ý rằng nó điều chỉnh điện áp chứ không phải phân phối công suất tác dụng; nếu dòng tải ba pha mất cân bằng nghiêm trọng (ví dụ: chênh lệch trên 50%), chúng tôi khuyên bạn nên tối ưu hóa phân bổ tải.

4. Chức năng bỏ qua của thiết bị hoạt động như thế nào?

Trong trường hợp quá tải bên trong, đoản mạch, quá nhiệt hoặc hỏng linh kiện, mạch điều khiển sẽ tự động chuyển tải sang mạch rẽ nhánh chính. Tại thời điểm này, thiết bị chỉ hoạt động như một dây dẫn; trong khi việc điều chỉnh điện áp bị vô hiệu hóa, việc cung cấp điện liên tục cho thiết bị hạ lưu vẫn được duy trì. Đồng thời, bảng điều khiển sẽ kích hoạt cảnh báo bằng âm thanh và hình ảnh để cảnh báo nhân viên bảo trì.

5. Bao lâu thì cần phải thay chổi than?

Tuổi thọ của chổi than phụ thuộc vào tần số dao động điện áp và cường độ dòng điện tải. Trong điều kiện vận hành tiêu chuẩn với chất lượng lưới điện trung bình, tuổi thọ sử dụng thông thường là khoảng 3 đến 5 năm. Chúng tôi khuyên bạn nên thay thế khi quan sát thấy sự dao động điện áp đầu ra đáng kể hoặc khi chổi than đã mòn xuống còn 1/3 chiều dài ban đầu. Việc thay thế rất đơn giản và có thể hoàn thành trong vòng 15 phút.

6. Có thể kết nối song song các thiết bị để tăng công suất không?

Không nên kết nối song song các đầu ra của hai bộ ổn áp SBW. Nếu cần công suất đầu ra cao hơn, bạn nên chọn kiểu máy SBW-30K, SBW-50K hoặc định mức cao hơn hoặc liên hệ với chúng tôi để có giải pháp ổn định điện áp tập trung công suất cao tùy chỉnh.
