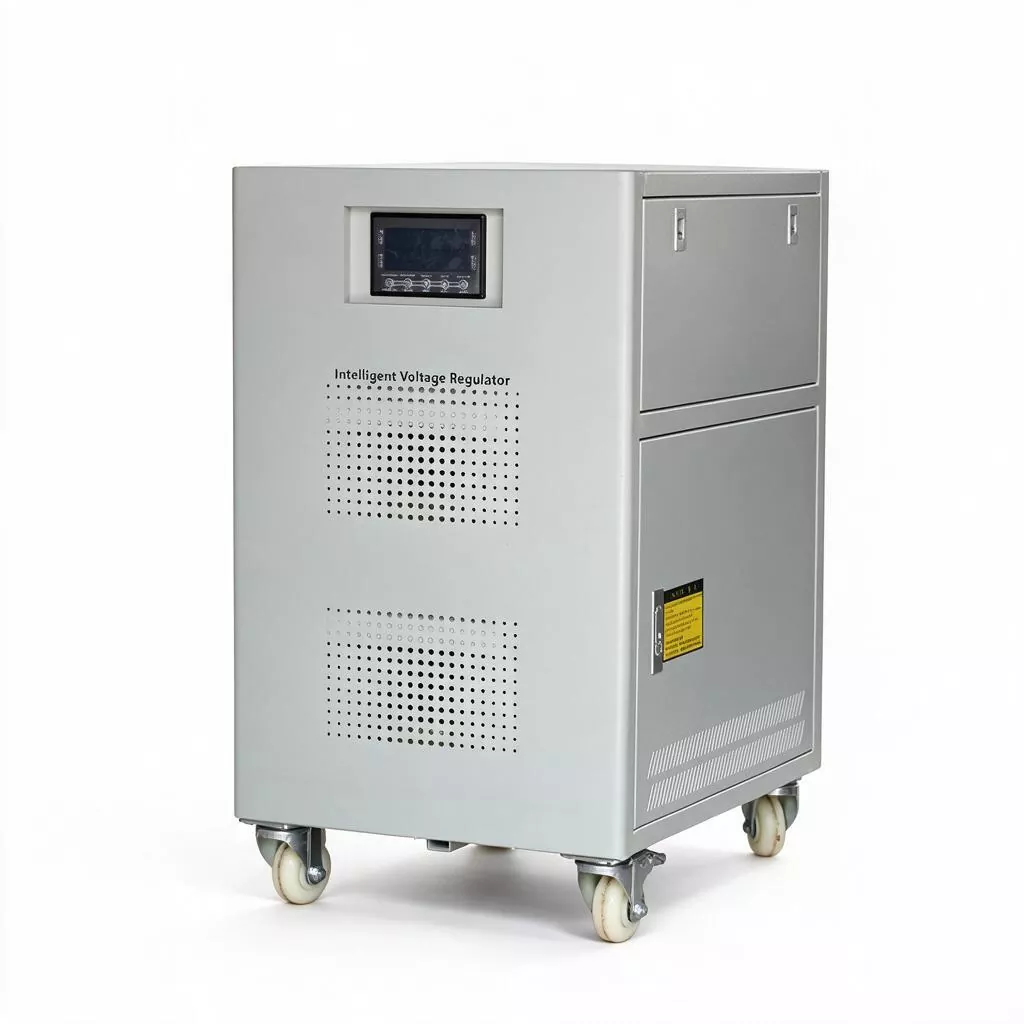

Động cơ servo 3 pha 30kVA AVR

Đối với kỹ sư trưởng nhà máy và người giám sát bảo trì thiết bị, khi quy hoạch hệ thống điện, “không gian” và “công suất” luôn là cặp yếu tố mâu thuẫn nhau cần được cân nhắc kỹ lưỡng. Đặc biệt tại các khu công nghiệp đô thị nơi đất đai khan hiếm, diện tích phòng phân phối thường được cố định trong quá trình xây dựng nhà xưởng và việc mở rộng chi phí xây dựng dân dụng sau đó là cực kỳ cao và quá trình này kéo dài.

Động cơ servo 3 pha 30KVA AVR có thể giải quyết vấn đề này một cách hiệu quả. Nó có cùng kích thước khung máy, cùng vị trí lỗ đế lắp đặt và cùng cách bố trí đầu cuối vào và ra với SBW-20KVA công suất thấp hơn, nhưng nó chứa một biến áp bù cỡ lớn hơn và cuộn dây điều chỉnh điện áp. Công suất ra định mức tăng từ 20KVA lên 30KVA.

Điều này có nghĩa là khi dây chuyền sản xuất của bạn nâng cấp từ tải 15-18KW lên tải 22-27KW, bạn không cần liên hệ với đội thi công để đập tường và khoan lỗ, không cần làm lại các thanh thép móng của tủ phân phối, hay lo lắng liệu dây cáp vào ra ban đầu có quá ngắn hay không. Chỉ cần rút toàn bộ máy 20KVA ra, đẩy vào vị trí 30KVA rồi kết nối lại dây cáp là hoàn tất quá trình nâng cấp “công suất nhảy vọt”.

Thông số sản phẩm

Ưu điểm về hiệu suất

Công suất định mức 30KVA tương ứng với dòng điện định mức khoảng 46A (ba pha 380V), có thể bao phủ toàn bộ dây chuyền lắp ráp của các nhà máy vừa và nhỏ, máy nén khí trục vít lớn (mức 37KW), hệ thống thủy lực và sưởi ấm máy ép phun 200-300 tấn, cũng như các bộ điều hòa không khí trung tâm công suất lớn trong trung tâm mua sắm và tòa nhà văn phòng.

Dòng khởi động của động cơ có thể đạt tới 7-8 lần dòng định mức. Bộ ổn áp điện tử thông thường dễ bị lỗi hoặc hư hỏng do quá dòng tức thời. Mặc dù SBW-30KVA sử dụng bộ điều chỉnh servo cảm ứng điện từ nhưng không có nguy cơ đánh thủng quá dòng thiết bị bán dẫn điện. Các bộ phận máy biến áp và chổi than của nó có khả năng chịu quá tải trong thời gian ngắn cực kỳ mạnh mẽ, có thể bình tĩnh đối phó với các thử nghiệm khắc nghiệt do động cơ lớn phải dừng khởi động thường xuyên.

Ngoài ra, Động cơ servo 3 pha 30KVA AVR áp dụng công nghệ điều chỉnh độc lập từng pha ba pha. Ngay cả trong điều kiện tải nặng khi dòng điện ba pha không cân bằng, nó có thể ổn định điện áp đầu ra của từng pha với độ chính xác ±3%. Quạt điều khiển nhiệt độ thông minh kết hợp với hệ thống cách nhiệt A-level cao cấp đảm bảo hoạt động liên tục 24 giờ ở mức tải tối đa trong môi trường 40oC, khiến nó trở thành một "máy nghe nhạc hạng nặng cấp công nghiệp" thực sự.

Các tính năng chính

1. Mật độ năng lượng cực cao

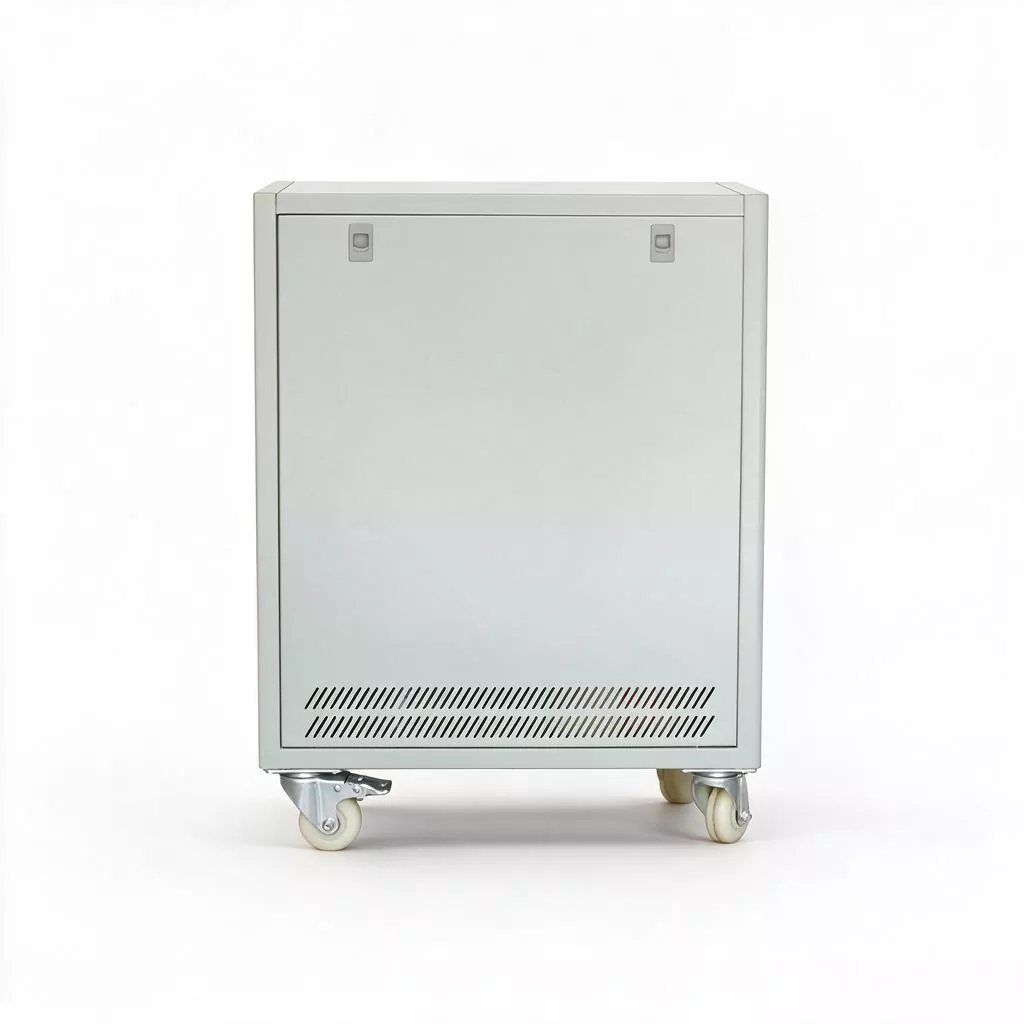

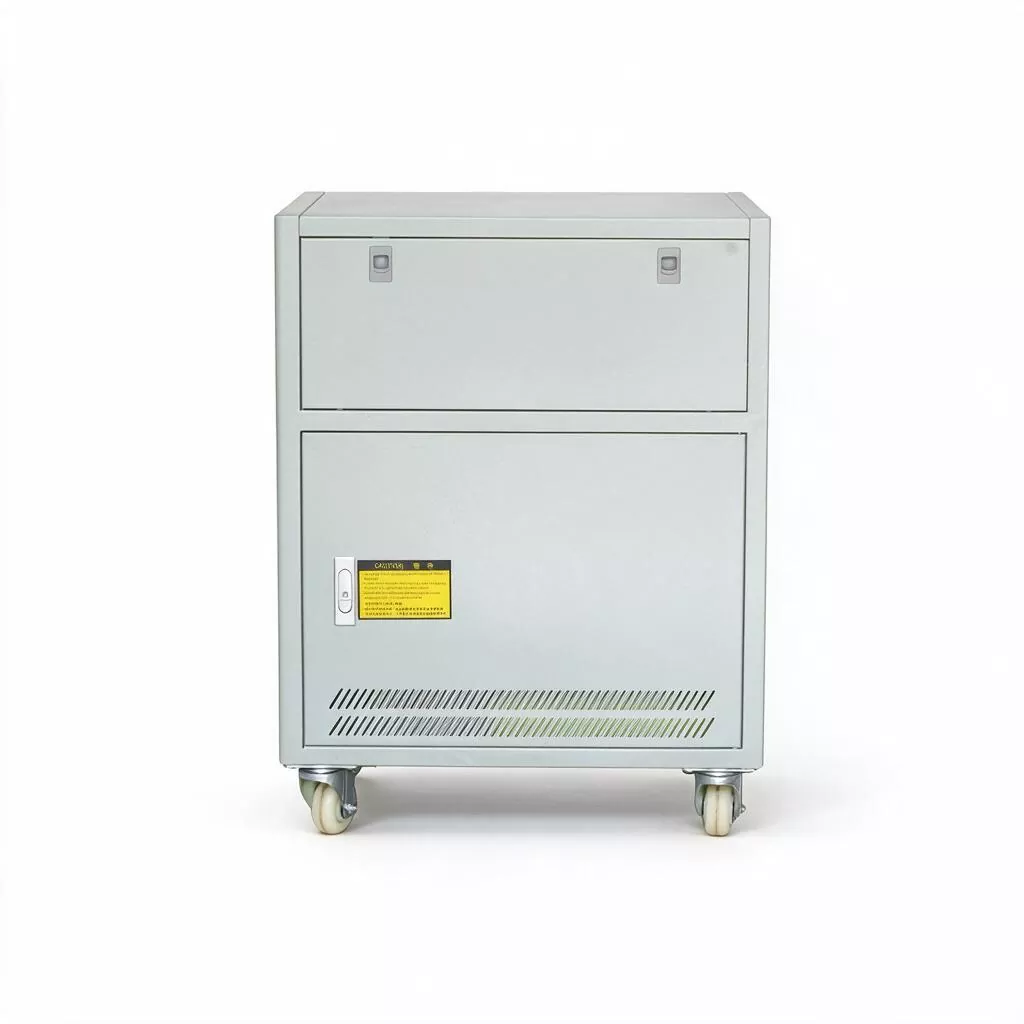

Kích thước bên ngoài là 500×380×670mm, giống hệt mẫu 20KVA nhưng công suất tăng 50%. Mật độ điện năng dẫn đầu ngành, đặc biệt phù hợp cho các dự án cải tạo, nâng cấp trong các phòng phân phối có không gian hạn chế và không có khả năng mở rộng. Các lỗ lắp đặt và đầu nối dây đồng nhất, cho phép thay thế nhanh chóng trong vòng vài phút.

2. Khả năng chịu tải va đập cao

Được tối ưu hóa đặc biệt cho các tải cảm ứng như động cơ công suất cao, máy nén và bơm thủy lực, Động cơ servo 3 pha 30KVA AVR có thể chịu được dòng điện tác động ngắn hạn vượt quá dòng định mức 8 lần mà không bị vấp hoặc bỏ qua, đảm bảo khởi động trơn tru các thiết bị tải nặng và tránh gián đoạn sản xuất do sụt áp khởi động.

3. Độ ổn định lâu dài trong điều kiện tải nặng

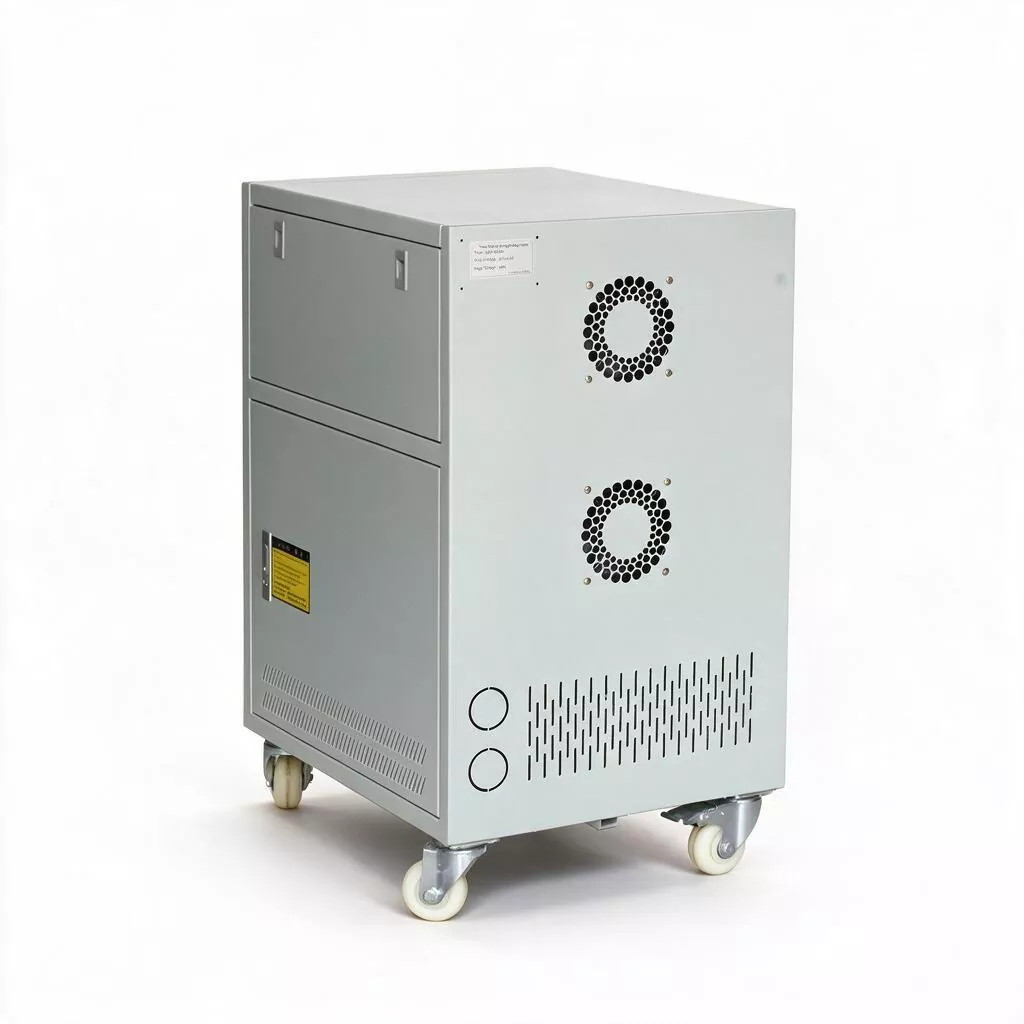

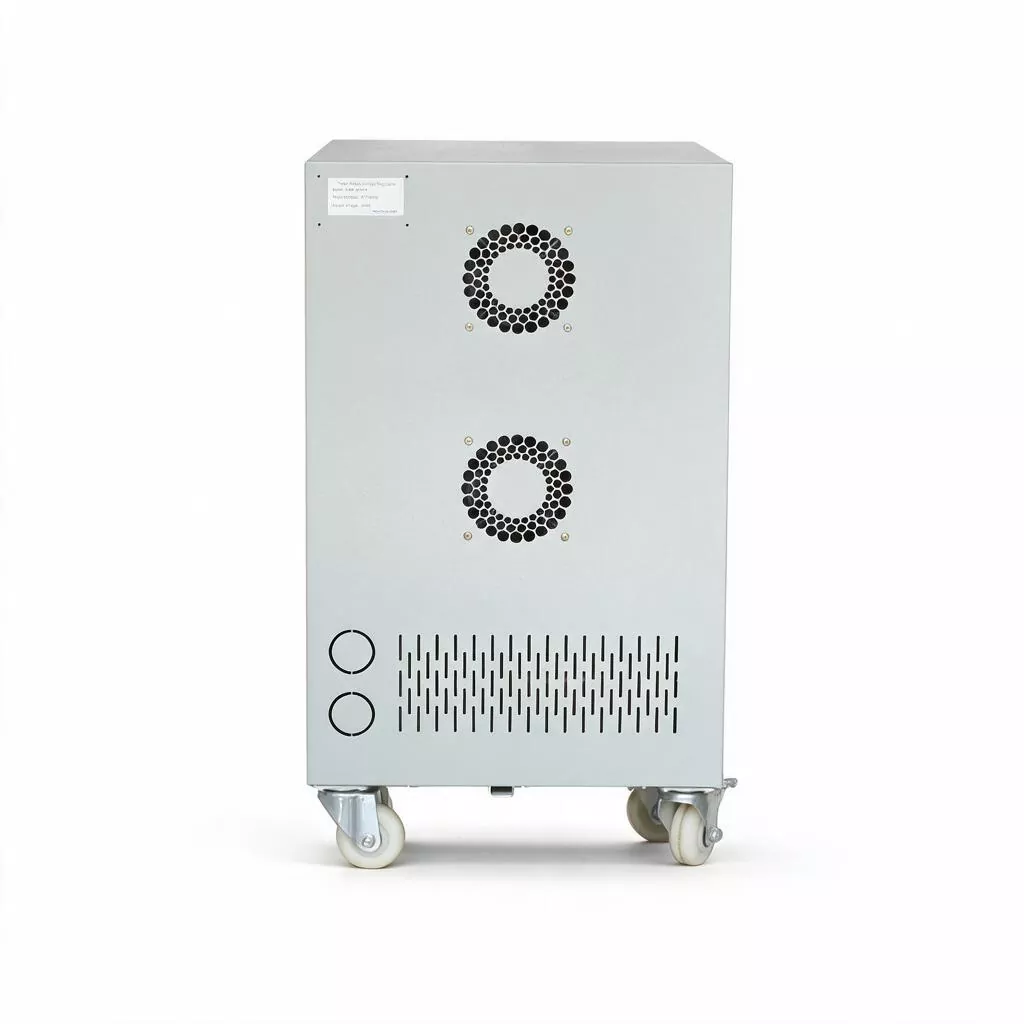

Sử dụng cuộn dây biến áp bù dày hơn và các bộ phận chổi than có kích thước lớn hơn, khả năng mang dòng định mức được tăng lên 46A, với khả năng sinh nhiệt thấp hơn. Mức tăng nhiệt độ thực dưới 60°C và kết hợp với hệ thống làm mát không khí cưỡng bức, nó có thể thực hiện các hoạt động ba ca liên tục trong môi trường công nghiệp nhiệt độ cao và bụi bặm.

4. Quy định độ chính xác cao ba pha độc lập

Mạch lấy mẫu phát hiện và điều khiển độc lập từng điện áp pha, ngay cả khi tải ba pha mất cân bằng nghiêm trọng (chẳng hạn như kết nối đồng thời một lượng lớn đèn chiếu sáng một pha và nguồn điện ba pha), nó có thể ổn định độc lập từng đầu ra pha trong phạm vi ±3% để bảo vệ hiệu quả các PLC, bộ điều khiển servo và thiết bị điều khiển nhiệt độ chính xác nhạy cảm với điện áp.

5. Cấu trúc cấu trúc liên kết điện từ có độ tin cậy cao

Khác với các bộ ổn áp hoàn toàn bằng điện, máy này sử dụng cấu trúc động cơ servo + bộ điều chỉnh điện áp dạng cột, không có thiết bị chuyển mạch nguồn dễ bị tổn thương, có khả năng chống sét mạnh và phù hợp với các khu công nghiệp ở vùng sâu vùng xa có chất lượng lưới điện kém (sóng hài nghiêm trọng, dao động điện áp mạnh). Tuổi thọ sử dụng được thiết kế vượt quá 15 năm, với tỷ lệ hỏng hóc cực kỳ thấp trong toàn bộ vòng đời.

6. Bảo vệ và bỏ qua cấp hệ thống toàn diện

Bảo vệ sáu lớp tích hợp bao gồm quá tải, quá điện áp, thấp áp, ngắn mạch, quá nhiệt và mất pha và các chức năng bỏ qua kép cơ/điện tích hợp. Khi xảy ra sự cố bất thường bên trong, nó sẽ tự động chuyển liền mạch sang nguồn điện trực tiếp từ nguồn điện, đảm bảo rằng các tải quan trọng không bao giờ bị tắt, đồng thời bảng điều khiển phát ra các chỉ báo cảnh báo bằng âm thanh và hình ảnh.

7. Khả năng mở rộng giao diện linh hoạt

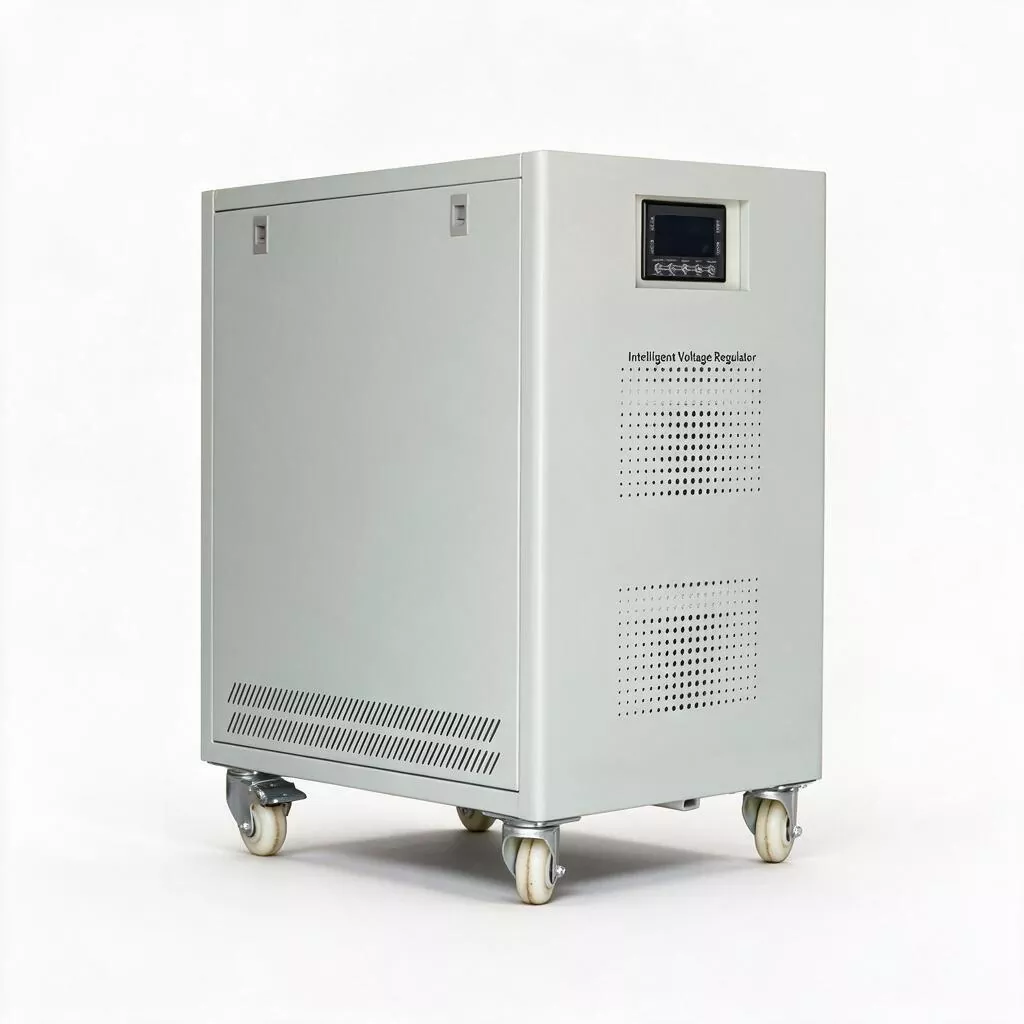

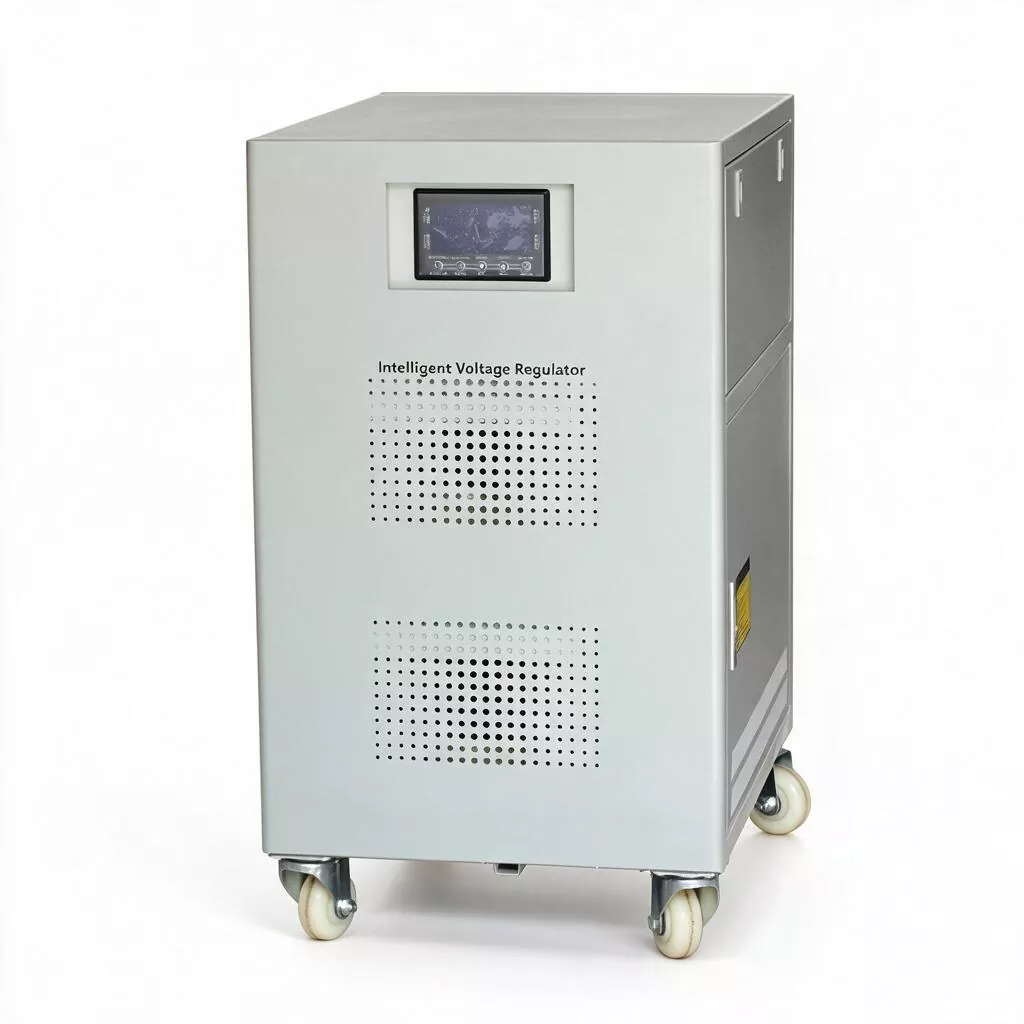

Cấu hình tiêu chuẩn bao gồm màn hình điện áp ba pha LED kỹ thuật số; Giao diện truyền thông RS485 tùy chọn, hỗ trợ giao thức Modbus-RTU, có thể được kết nối với hệ thống DCS của nhà máy hoặc nền tảng quản lý năng lượng (EMS), cho phép giám sát từ xa, ghi lại xu hướng điện áp và cảnh báo lỗi.

Ứng dụng sản phẩm

1. Quản lý phân phối điện tập trung cho các nhà máy vừa và nhỏ: Được lắp đặt tại tủ điện chính của nhà xưởng, giúp ổn định điện áp tập trung cho toàn bộ dây chuyền sản xuất (nhóm máy điều khiển số, thiết bị hàn, thiết bị nâng hạ), nâng cao chất lượng điện năng của toàn nhà xưởng.

2. Công nghiệp ép phun và đúc khuôn quy mô lớn: Cung cấp nguồn điện ổn định cho các vòng gia nhiệt và động cơ bơm dầu thủy lực của máy ép phun 200T đến 350T, ngăn chặn sự dao động điện áp gây ra nhiệt độ gia nhiệt không kiểm soát được hoặc áp suất phun không ổn định, đồng thời giảm tỷ lệ phế liệu.

3. Hệ thống khí nén: Được trang bị máy nén khí trục vít và máy nén khí piston có công suất 37KW trở xuống, giải quyết vấn đề tác động của dòng điện lớn trong quá trình khởi động, đảm bảo áp suất ổn định của hệ thống khí nén và bảo vệ công tắc tơ, rơle nhiệt.

4. Hệ thống HVAC thương mại quy mô lớn: Thích hợp cho các thiết bị làm mát bằng nước điều hòa không khí trung tâm, quạt tháp giải nhiệt và máy bơm nước tuần hoàn trong các trung tâm mua sắm, khách sạn và tòa nhà văn phòng quy mô lớn, cung cấp nguồn điện áp ổn định để tránh vấp ngã bảo vệ quá nhiệt của máy nén do điện áp thấp.

5. Gia công kim loại và tạo hình kim loại tấm: Cung cấp nguồn điện thuần cho hệ thống thủy lực và bộ điều khiển CNC của máy cắt lớn, máy uốn và máy đột dập, đảm bảo độ chính xác gia công và tuổi thọ khuôn.

6. Xử lý nước và các công trình đô thị: Được sử dụng trong các trạm điện lớn cho máy bơm nước, quạt sục khí trong nhà máy xử lý nước thải và trạm bơm thoát nước thành phố, v.v., để đảm bảo cơ sở hạ tầng công cộng hoạt động ổn định.

Dịch vụ tùy biến

KTAC cung cấp các dịch vụ OEM/ODM, bao gồm màu sắc bề ngoài, phương pháp đóng gói, dải điện áp đầu vào/đầu ra và các mô-đun chức năng đặc biệt (chẳng hạn như thiết bị lọc EMI, thiết bị chống sét, giao diện giám sát RS232/RS485), v.v. Vui lòng liên hệ với chúng tôi để có các giải pháp tùy chỉnh.

Câu hỏi thường gặp

1. SBW-30KVA và 20KVA có kích thước hoàn toàn giống nhau. Việc nâng cao năng lực đạt được trong nội bộ như thế nào?

Không cần thay đổi khung tủ, chúng tôi tăng cường mật độ chuyển đổi năng lượng trên một đơn vị thể tích bằng cách tối ưu hóa vật liệu từ tính (sử dụng các tấm thép silicon hiệu suất cao có độ thấm cao) và cải thiện quy trình cuộn dây. Đồng thời, chúng tôi tăng cường thiết kế ống dẫn khí tản nhiệt để đảm bảo mức tăng nhiệt độ vẫn nằm trong phạm vi tiêu chuẩn. Thiết kế "kích thước nhỏ, công suất cao" này đã được kiểm chứng đầy đủ trên các mẫu được sản xuất hàng loạt hoàn thiện.

2. Ban đầu nhà máy của tôi sử dụng ổn áp 20KVA. Bây giờ tải đã tăng lên. Tôi có thể thay thế trực tiếp bằng cái 30KVA này được không?

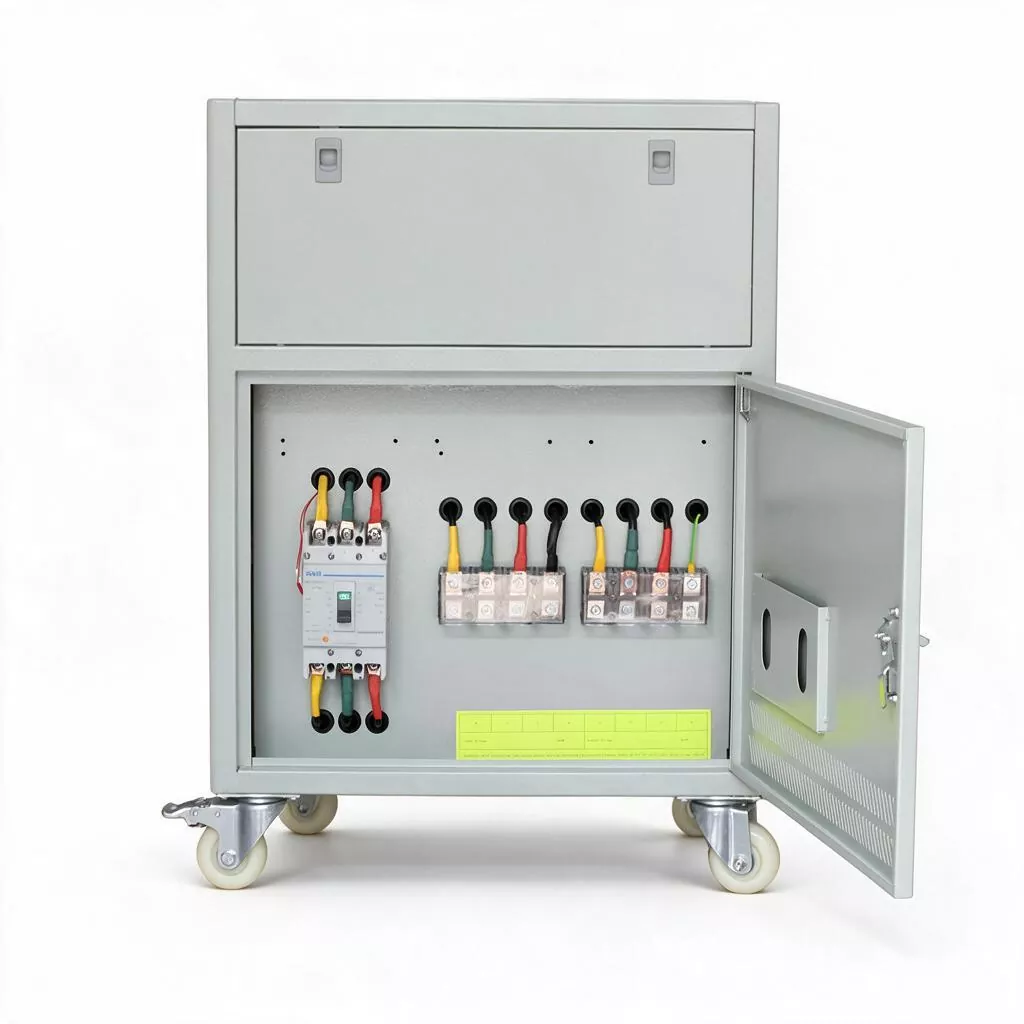

Trong hầu hết các trường hợp, điều đó là có thể. Kích thước lỗ đế lắp đặt và khoảng cách giữa các dải đồng đầu vào/đầu ra của cả hai đều hoàn toàn giống nhau. Tuy nhiên, vui lòng lưu ý để xác nhận xem các thông số kỹ thuật của cáp đầu vào và cầu dao phía trước có đủ hay không - dòng điện định mức của 30KVA là khoảng 46A. Nên sử dụng cầu dao ≥63A và cáp lõi đồng ≥10mm² ở đầu trước. Đội ngũ kỹ thuật của chúng tôi có thể cung cấp dịch vụ kiểm tra tại chỗ trước khi thay thế.

3. 30KVA xử lý dòng điện tác động như thế nào trong quá trình khởi động động cơ lớn?

Bộ điều chỉnh điện áp loại động cơ servo về cơ bản là một máy biến áp biến thiên lớn. Quán tính điện từ của nó xác định rằng nó cho phép xảy ra tình trạng quá tải trong thời gian ngắn. Tiếp điểm trượt giữa chổi than và cuộn dây có thể chịu được tác động tức thời của dòng điện định mức gấp nhiều lần. Mạch điều khiển sẽ trì hoãn việc phán đoán và sẽ không kích hoạt bảo vệ quá dòng như bộ ổn định điện tử. Miễn là dòng điện tác động giảm xuống trong vòng 5 giây, bộ ổn định có thể vẫn hoạt động bình thường.

4. Động cơ servo 3 pha 30KVA AVR có thực sự đạt được hiệu suất 96% không? Nó vẫn tiết kiệm năng lượng trong điều kiện tải nhẹ?

Có, khi vận hành đầy tải, hiệu suất là ≥96%. Khi tải nhẹ (tốc độ tải 40% - 60%), do tổn thất sắt tương đối tăng nên hiệu suất sẽ giảm nhẹ xuống khoảng 93% - 95%, nhưng vẫn cao hơn nhiều so với các chất ổn định bão hòa từ truyền thống. Chúng tôi khuyên bạn nên duy trì tốc độ tải trong khoảng 50% - 80% để đạt được hiệu quả sử dụng năng lượng tổng thể tốt nhất.

5. Quy định độc lập ba pha hoạt động như thế nào?

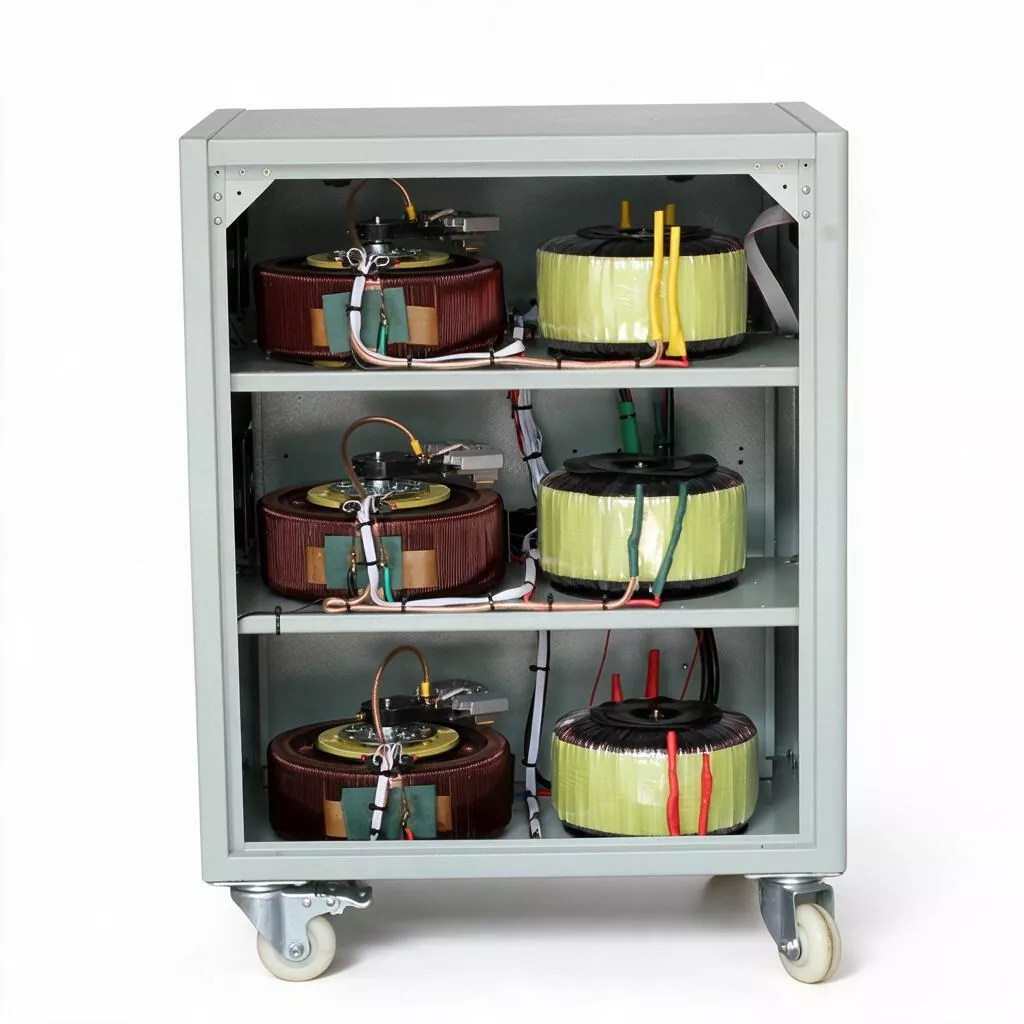

Bên trong thiết bị có ba máy biến áp lấy mẫu hoàn toàn độc lập, bảng mạch điều khiển và cơ cấu truyền động động cơ servo. Khi điện áp của pha A thấp, chỉ có chổi than ở pha A được di chuyển lên trên để tạo áp suất bổ sung, còn pha B và C hoàn toàn không bị ảnh hưởng. Điều này đảm bảo việc điều chỉnh tách hoàn toàn điện áp đầu ra ba pha. Ngay cả khi tải ba pha ở phía người dùng bị mất cân bằng nghiêm trọng, điện áp ba pha ở đầu ra vẫn duy trì tính đối xứng cao.

6. Nhiệm vụ bảo trì chính hàng ngày của thiết bị là gì?

Việc bảo trì hàng ngày rất đơn giản: định kỳ hàng quý, kiểm tra và làm sạch bụi chổi than (dùng máy hút bụi để loại bỏ khỏi cổng thông gió), nửa năm một lần, kiểm tra xem chiều dài chổi than có bị mòn dưới vạch đánh dấu hay không và siết chặt các vít của đầu vào và đầu ra mỗi năm một lần. So với các thiết bị điện tử yêu cầu phát hiện thường xuyên dung lượng tụ điện, khối lượng bảo trì và chi phí phụ tùng thay thế của dòng SBW rất có lợi.
