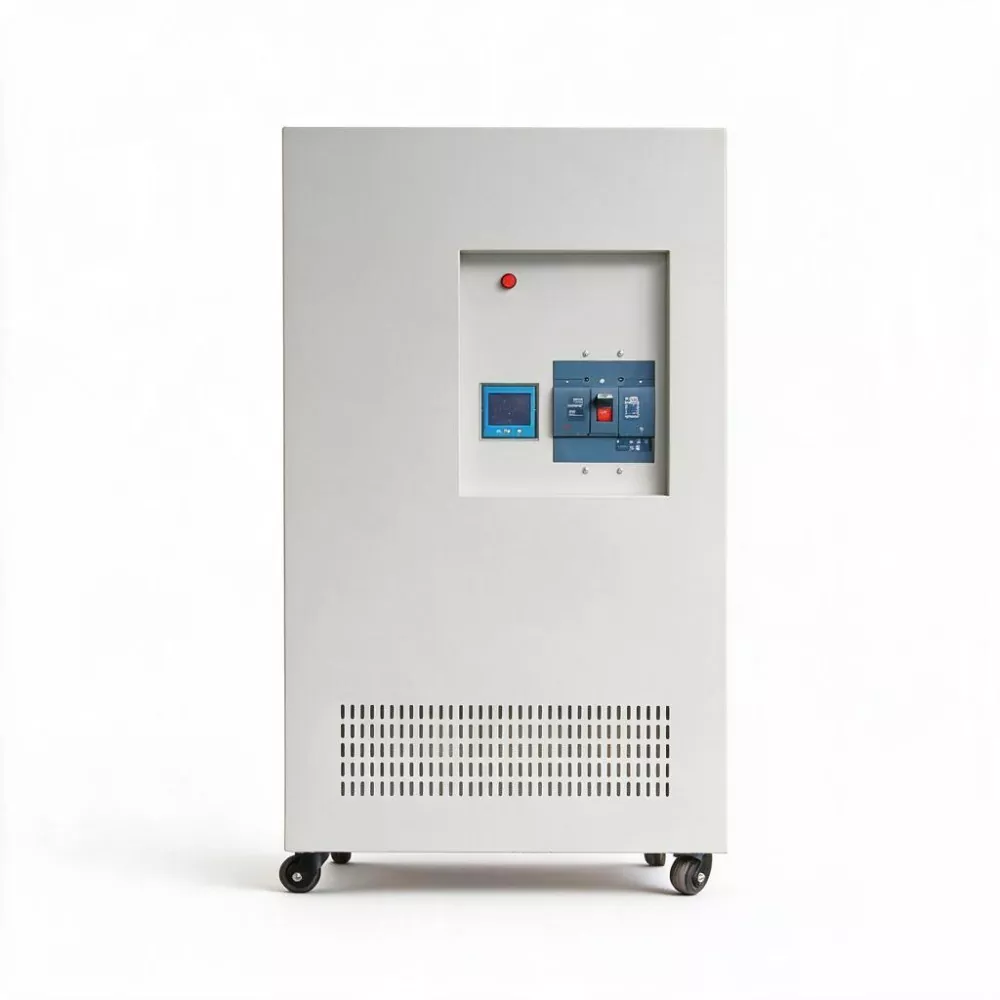

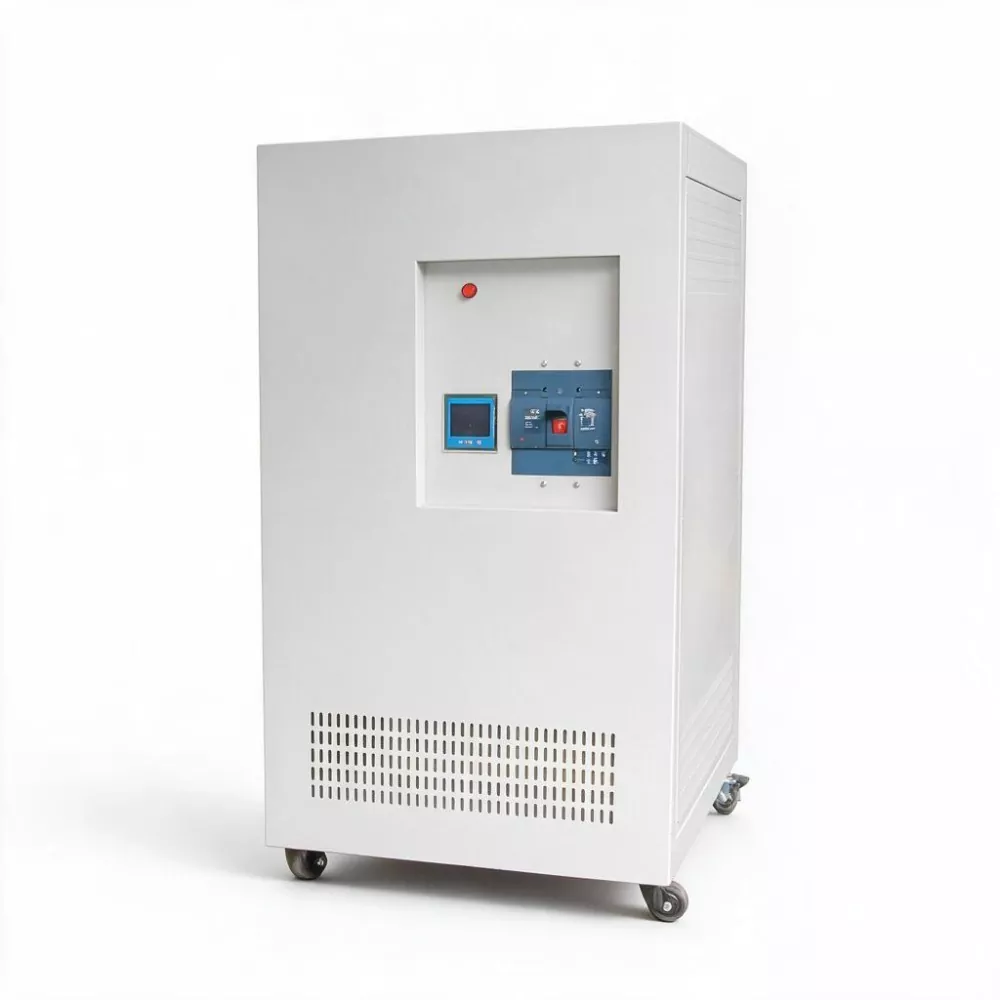

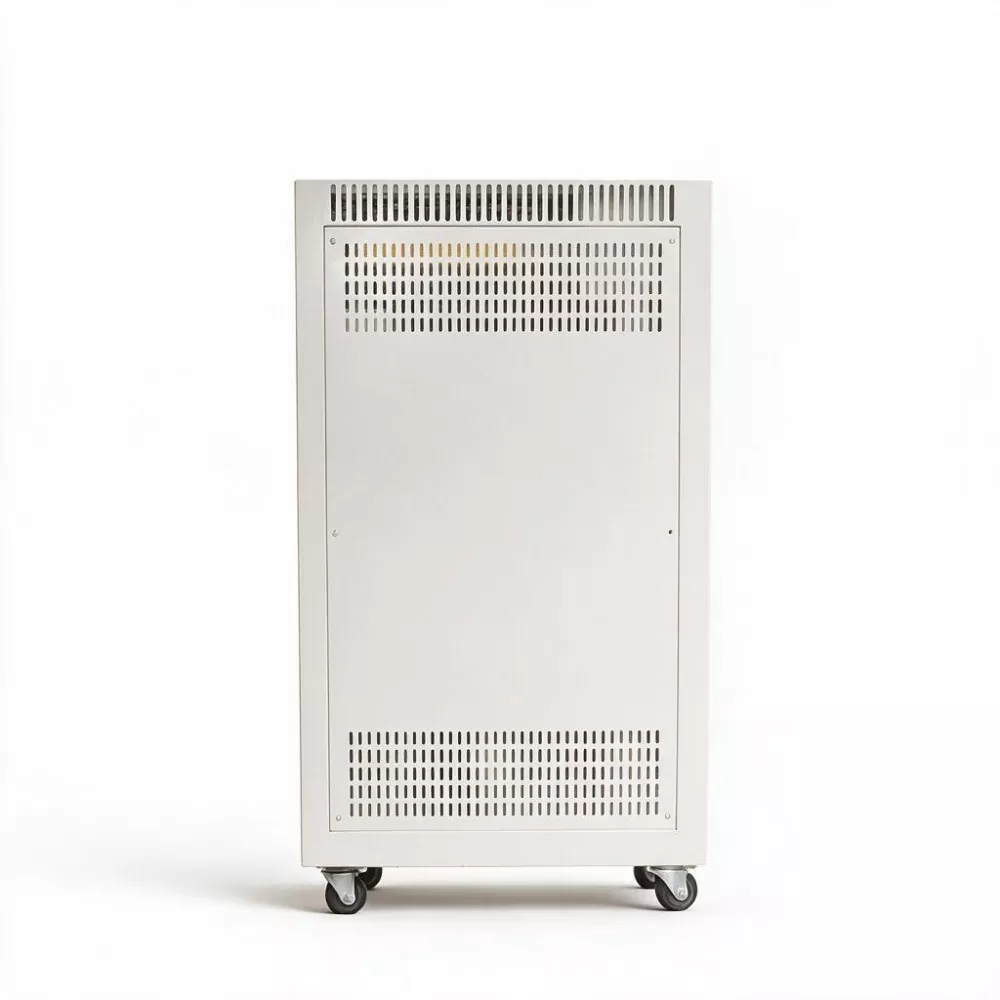

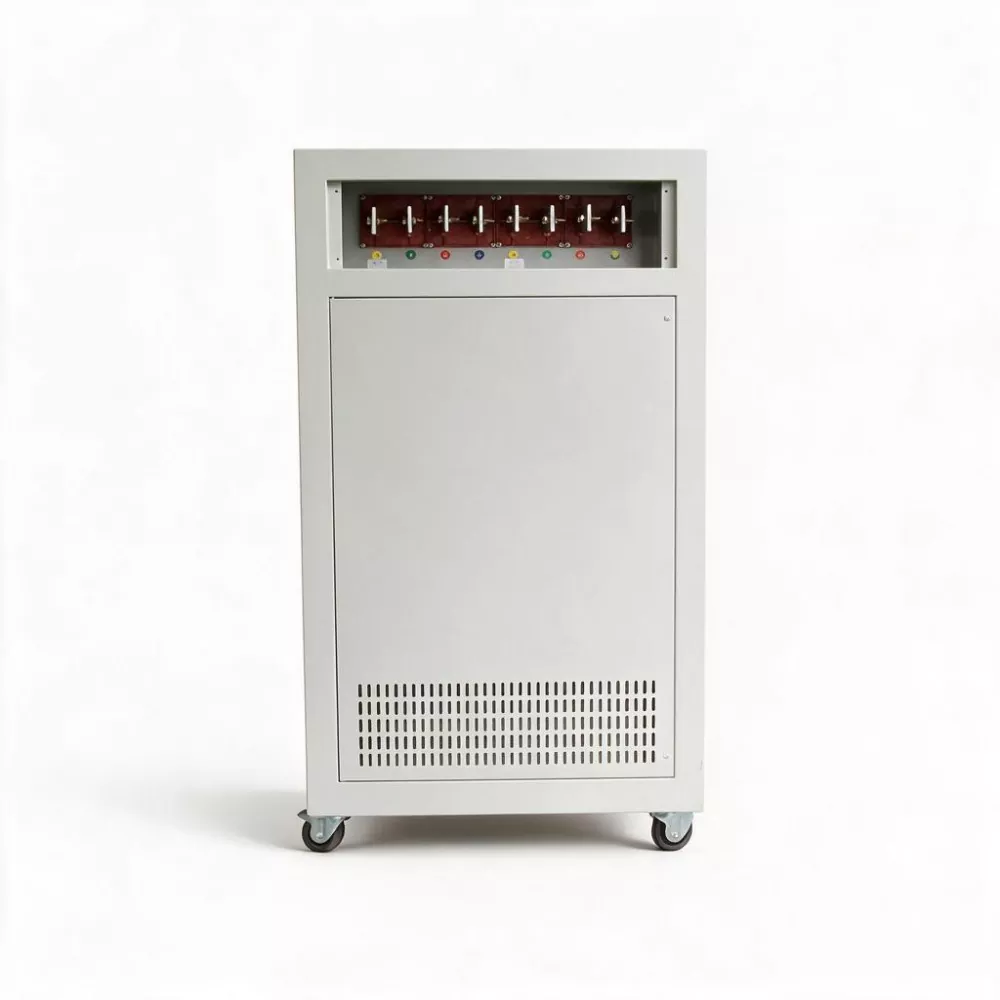

AVR tĩnh 3 pha 1000kVA SCR

Được thiết kế cho cơ sở hạ tầng lớn và môi trường công nghiệp nặng, AVR tĩnh 3 pha 1000KVA SCR mang đến khả năng ổn định điện áp không tiếp xúc 1000KVA/1520A. Khả năng chịu quá tải 150% (30 giây), khả năng làm mát dự phòng và khả năng liên lạc theo tiêu chuẩn IEC 61850 của nó đảm bảo khả năng tích hợp đáng tin cậy vào các cảng, mỏ, trung tâm dữ liệu và trung tâm điều độ điện của cơ sở.

Việc đảm bảo cung cấp điện cho cơ sở hạ tầng quy mô lớn gặp phải thách thức gì?

1. Sốc tải cực lớn.

Các loại cẩu bờ cỡ lớn của cảng có thể có công suất đơn trên 500KW. Khi nhiều thiết bị khởi động đồng thời, cú sốc dòng điện nhất thời có thể đạt đến mức vài megawatt. Các máy nghiền lớn của các mỏ có thời gian khởi động lên tới vài chục giây, trong thời gian đó điện áp luôn ở mức thấp. Những điều kiện làm việc này đặt ra những yêu cầu cực kỳ nghiêm ngặt về độ ổn định động, nhiệt và khả năng chống sốc của thiết bị ổn định điện áp.

2. Điều kiện môi trường khắc nghiệt.

Thiết bị của cảng thường xuyên phải chịu sự xói mòn của sương muối, trong khi thiết bị của mỏ phải tiếp xúc với môi trường nhiều bụi. Các cơ sở phân phối tại các mỏ lộ thiên cần phải chịu được sự chênh lệch nhiệt độ cực cao từ -30oC đến 50oC. Bộ ổn áp không chỉ cần ổn định điện áp mà còn phải hoạt động tin cậy trong những điều kiện khắc nghiệt này.

3. Sản xuất liên tục không yêu cầu thời gian ngừng hoạt động.

Khi một nhà ga hàng rời lớn bị gián đoạn hoạt động, chi phí lưu giữ của một tàu chở hàng 200.000 tấn có thể lên tới vài trăm nghìn USD mỗi ngày. Nếu máy nâng mỏ dừng lại, các hoạt động ngầm phải đối mặt với nguy cơ ngừng sản xuất. Trong bối cảnh này, độ tin cậy của thiết bị cung cấp điện là sự đảm bảo cho hoạt động.

Thiết kế  Ưu điểm

· Thiết kế dự phòng công suất lớn: Công suất định mức 1000KVA, khả năng quá tải tức thời lên tới 120% trong 1 giờ, 150% trong 30 giây, có khả năng xử lý bình tĩnh khi khởi động đồng thời các nhóm động cơ lớn.

· Hệ thống làm mát dự phòng: Được trang bị hai quạt điều khiển nhiệt độ thông minh, một quạt sử dụng và một quạt dự phòng. Khi quạt chính bị hỏng, quạt dự phòng sẽ tự động hoạt động để đảm bảo thiết bị hoạt động liên tục trong môi trường nhiệt độ cao.

· Thiết kế kết cấu hạng nặng: Kích thước tủ 1030×1000×1970mm, trọng lượng tịnh 1850kg, sử dụng kim loại tấm dày và khung gầm chịu lực cao, có hiệu suất địa chấn tuyệt vời.

· Ưu điểm tự nhiên của máy biến áp cách ly: Đạt được khả năng cách ly điện giữa đầu vào và đầu ra thông qua khớp nối điện từ, có khả năng chống sét tự nhiên và đỉnh lưới, đặc biệt phù hợp với các khu vực khai thác mỏ, cảng quy mô lớn ở xa, nơi có cơ sở hạ tầng lưới điện yếu.

Ưu điểm quản lý thông minh

AVR tĩnh 3 pha 1000KVA SCR, là sản phẩm chủ lực, được trang bị khả năng giám sát và liên lạc hoàn chỉnh hơn. Ngoài giao diện RS485 tiêu chuẩn, nó có thể được mở rộng bằng giao tiếp Ethernet, giao tiếp cáp quang, v.v., hỗ trợ IEC 61850 và các giao thức tiêu chuẩn ngành điện khác, đồng thời có thể kết nối liền mạch với trung tâm điều độ điện (DCC) của các cơ sở lớn. Màn hình LED kỹ thuật số có thể hiển thị đồng thời điện áp ba pha, dòng điện, công suất, tốc độ tải, nhiệt độ bên trong, v.v., tất cả các kích thước của thông số vận hành.

Thông số sản phẩm

Các tính năng chính

1. Công suất cực lớn cấp Megavolt-Ampe

Công suất định mức 1000KVA, dòng điện đầu ra 1520A, có khả năng bao phủ toàn bộ bus cấp điện của cần trục cổng, toàn bộ hệ thống nâng và nghiền của mỏ cỡ trung bình hoặc nhóm phụ tải CNTT hoàn chỉnh của một trung tâm dữ liệu lớn.

2. Khả năng quá tải cực cao

Có thể chịu được tải định mức 120% trong 1 giờ và tải định mức 150% trong 30 giây. Đối với các điều kiện làm việc khắc nghiệt như nhiều cần trục trong cảng khởi động đồng thời hoặc hoạt động đồng thời của nhóm máy nghiền mỏ, SBWZ-1000KVA không cần bỏ qua và có thể liên tục cung cấp điện áp đầu ra ổn định.

3. Thiết kế làm mát dự phòng

Sử dụng thiết kế dự phòng quạt kép, tự động chuyển đổi giữa chính và dự phòng. Chiến lược kiểm soát nhiệt độ của ổ cắm được tối ưu hóa để đảm bảo rằng khi hoạt động ở mức đầy tải trong môi trường có nhiệt độ 40oC, mức tăng nhiệt độ bên trong được kiểm soát chặt chẽ trong vòng 60oC.

4. Hiệu quả cao

Trong điều kiện làm việc thông thường có công suất 1000KVA và tỷ lệ tải trung bình hàng năm là 65%, so với các bộ ổn áp loại servo truyền thống (hiệu suất 96%), SBWZ-1000KVA có thể tiết kiệm khoảng (1000×0,65×4%×8760) ≈ 227.760 kWh điện mỗi năm. Tính theo giá điện công nghiệp là 0,7 nhân dân tệ/kWh, lượng điện tiết kiệm được hàng năm là khoảng 160.000 nhân dân tệ - trong vòng chưa đầy hai năm, lượng điện tiết kiệm được có thể thu hồi vốn đầu tư gia tăng cho thiết bị.

5. Bảo vệ môi trường toàn diện

Mức độ bảo vệ tủ có thể tùy chỉnh thành IP40 hoặc IP54, phù hợp với môi trường lắp đặt khắc nghiệt như cảng, hầm mỏ và các công trình ngoài trời. Cấu trúc kim loại tấm chịu lực cao và thiết kế đế chống địa chấn đáp ứng các yêu cầu lắp đặt cho các khu vực hoạt động có tác động cao.

6. Khả năng tích hợp trung tâm điều độ điện (DCC) toàn diện

Tiêu chuẩn được trang bị giao diện truyền thông RS485, có thể mở rộng sang Ethernet, truyền thông cáp quang và giao thức IEC 61850. Tải lên theo thời gian thực tất cả các chiều của dữ liệu vận hành (điện áp/dòng điện/nguồn điện/chất lượng năng lượng điện/nhiệt độ/trạng thái cảnh báo) theo thời gian thực), đáp ứng yêu cầu giám sát từ xa và quản lý tập trung của các trung tâm điều độ điện có cơ sở hạ tầng lớn.

Ứng dụng sản phẩm

1. Cảng và Nhà ga: Cung cấp bảo vệ ổn định điện áp tập trung cho các thiết bị xếp dỡ quy mô lớn như cần trục, cần trục cổng, cần trục bánh lốp cao su và băng tải, đảm bảo hiệu quả hoạt động của cảng và giảm thiểu sự cố thiết bị do sự cố điện áp.

2. Khai thác và Luyện kim: Được sử dụng cho hệ thống cung cấp điện của các thiết bị công suất lớn như tời mỏ, máy nghiền lớn, máy nghiền bi, sàng rung và băng tải, đảm bảo tính liên tục của quá trình khai thác và tuyển quặng.

3. Trung tâm dữ liệu lớn và trung tâm điện toán đám mây: Cung cấp nguồn điện ổn định điện áp cực kỳ sạch và có độ tin cậy cao cho các nhóm phụ tải CNTT, hệ thống điều hòa không khí chính xác và mặt trước UPS của các trung tâm dữ liệu quy mô cực lớn.

4. Cơ sở hạ tầng sân bay: Dùng để cung cấp điện cho hệ thống chiếu sáng dẫn đường sân bay, hệ thống phân loại hành lý tự động, hệ thống điện cầu lên máy bay và thiết bị cơ điện cốt lõi của nhà ga.

5. Các khu công nghiệp lớn và các khu phát triển kinh tế và công nghệ: Là thiết bị quản lý chất lượng điện cốt lõi cho các đường dây chính đến của toàn khu, cung cấp độ ổn định điện áp, cách ly sóng hài và hỗ trợ dữ liệu chất lượng điện cho toàn khu.

6. Cơ sở nghiên cứu cấp quốc gia: Cung cấp nguồn điện ổn định cho các cơ sở khoa học lớn với yêu cầu chất lượng điện năng cực cao, như máy gia tốc lớn, phòng thí nghiệm siêu dẫn và thiết bị nghiên cứu phản ứng tổng hợp hạt nhân.

Dịch vụ tùy biến

KTAC cung cấp các dịch vụ OEM/ODM, bao gồm màu sắc bề ngoài, phương pháp đóng gói, dải điện áp đầu vào/đầu ra và các mô-đun chức năng đặc biệt (chẳng hạn như thiết bị lọc EMI, thiết bị chống sét, giao diện giám sát RS232/RS485), v.v. Vui lòng liên hệ với chúng tôi để có các giải pháp tùy chỉnh.

Câu hỏi thường gặp

1. Công suất quá tải của ổn áp 1000KVA là bao nhiêu? Nó có thể chịu được sự khởi động đồng thời của nhiều động cơ lớn không?

Khả năng quá tải của SBWZ-1000KVA như sau: nó có thể duy trì 120% tải định mức trong 1 giờ và 150% tải định mức trong 30 giây. Để khởi động đồng thời một nhóm lớn động cơ, miễn là thời gian của dòng điện tác động trong vòng 30 giây, bộ ổn định có thể duy trì trực tuyến và hoạt động mà không cần chuyển sang chế độ bỏ qua. Đối với các điều kiện khởi động đặc biệt khắc nghiệt (chẳng hạn như tổng công suất khởi động vượt quá 1500KVA), chúng tôi có thể định cấu hình giải pháp khởi động mềm trong giai đoạn thiết kế hệ thống.

2. AVR tĩnh 3 pha 1000KVA SCR này phối hợp với máy biến áp 10KV/0,4KV như thế nào?

SBWZ-1000KVA được lắp đặt trên bus bên hạ áp của máy biến áp 10KV/0,4KV (thường là 1250KVA đến 2000KVA). Nó tương đương với việc chèn một “lớp cách ly ổn áp” giữa máy biến áp và phụ tải lớn. Nên cấu hình bộ ngắt mạch kiểu khung (ACB) ở đầu phía trước của bộ ổn định làm công tắc bảo vệ và cách ly, đồng thời cấu hình các tủ phân phối theo các vùng tải cụ thể ở đầu phía sau.

3. Trọng lượng 1850kg được vận chuyển và lắp đặt như thế nào?

Đế thiết bị có các lỗ nâng và vòng nâng, có thể định vị bằng xe nâng, phương tiện xử lý thủy lực hoặc cần cẩu. Trong quá trình vận chuyển, thiết bị được cố định bằng các giá đỡ bằng gỗ và các bộ phận chính bên trong được lấp đầy bằng vật liệu chống sốc. Vị trí lắp đặt móng nên sử dụng đổ bê tông C30, dày ≥150mm và sử dụng bu lông neo M12 định sẵn. Kích thước lắp đặt cụ thể và yêu cầu tải có thể được tìm thấy trong "Sách hướng dẫn lắp đặt".

4. Làm cách nào để đạt được sự chuyển đổi đáng tin cậy của quạt dự phòng kép?

Mỗi quạt có một mạch cấp nguồn và mạch điều khiển độc lập. Khi quạt chính chạy, quạt dự phòng ở chế độ chờ. Khi quạt chính bị hỏng hoặc tốc độ thấp hơn ngưỡng cài đặt, hệ thống điều khiển sẽ tự động chuyển sang quạt dự phòng trong vòng 1 giây, đồng thời gửi tín hiệu cảnh báo qua giao diện truyền thông. Thiết kế này đảm bảo ngay cả khi một quạt duy nhất bị hỏng thì thiết bị vẫn có thể hoạt động ở mức đầy tải bình thường.

5. Tại sao dòng SBWZ được khuyên dùng cho các dự án quy mô lớn thay vì bộ ổn định loại servo truyền thống?

Hai lý do cốt lõi là: một là tốc độ - thời gian đáp ứng của các bộ ổn định loại servo thường ở phạm vi thứ hai và chúng gần như không thể đáp ứng với các biến động của lưới điện (kéo dài hàng chục đến hàng trăm mili giây); thời gian phản hồi của SBWZ là 10ms đến 40ms, có thể nắm bắt và bù đắp các biến động một cách hiệu quả. Thứ hai là độ tin cậy - chổi than của bộ ổn định loại servo là bộ phận dễ bị mài mòn và chúng mòn nhanh hơn trong các ứng dụng công suất cao, cần phải tắt máy thường xuyên để thay thế; SBWZ là thiết kế hoàn toàn không tiếp xúc, không cần tắt máy để bảo trì và có độ tin cậy cao hơn đáng kể. Đối với cơ sở hạ tầng lớn, hai điểm khác biệt này trực tiếp xác định mức độ sẵn sàng của hệ thống cung cấp điện.

6. Có thể sử dụng AVR tĩnh 3 pha 1000KVA SCR trong các hệ thống phát điện nối lưới (chẳng hạn như trạm quang điện hoặc cánh đồng điện gió) không?

ĐƯỢC RỒI. SBWZ-1000KVA hỗ trợ tần số kép 50/60Hz và có thể được sử dụng trong hệ thống điện trạm của các nhà máy điện năng lượng mới. Nó cung cấp nguồn điện ổn định cho bộ nguồn công tắc, hệ thống điều khiển, thiết bị phòng cháy chữa cháy và thông gió của trạm tăng áp. Hơn nữa, khi nguồn điện của trạm hoàn toàn phụ thuộc vào nguồn điện lưới vào ban đêm hoặc thời gian thiếu sáng ở các trạm quang điện, bộ ổn áp có thể đảm bảo các thiết bị trong trạm không bị ảnh hưởng bởi sự biến động điện áp của lưới điện.
