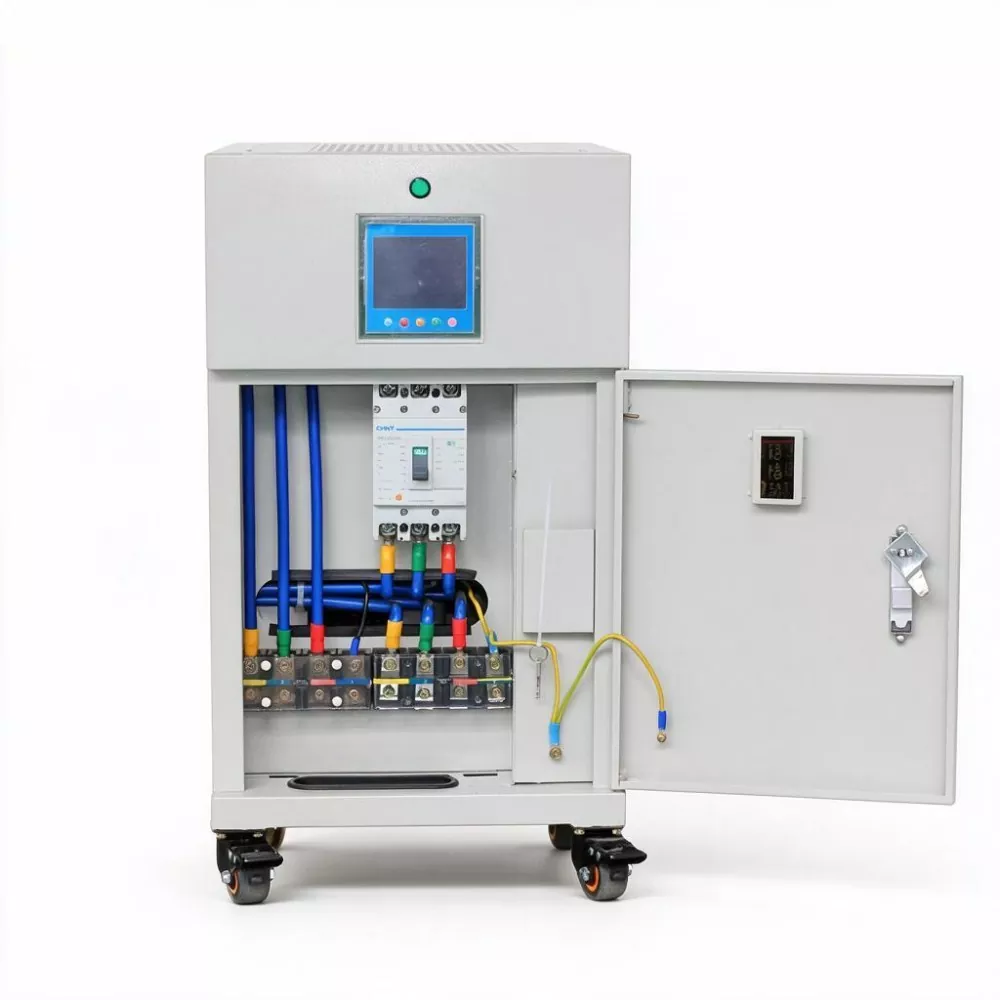

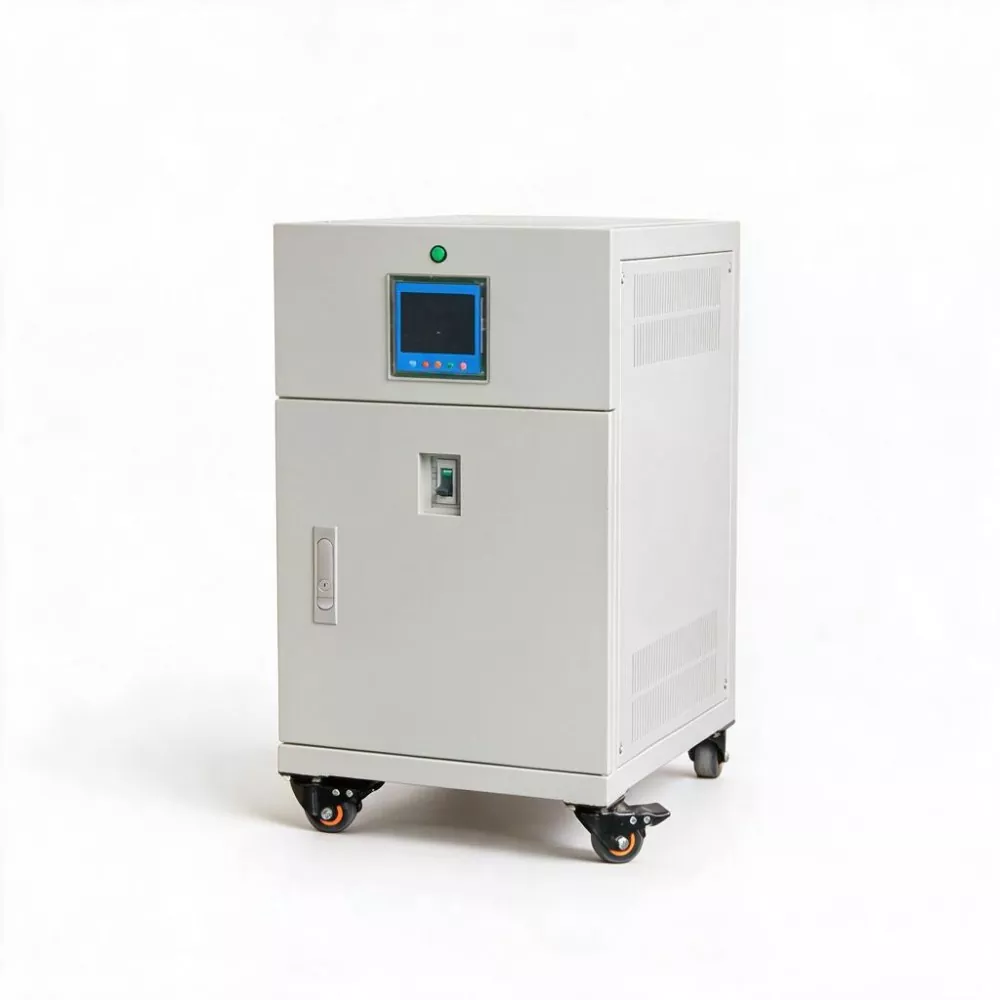

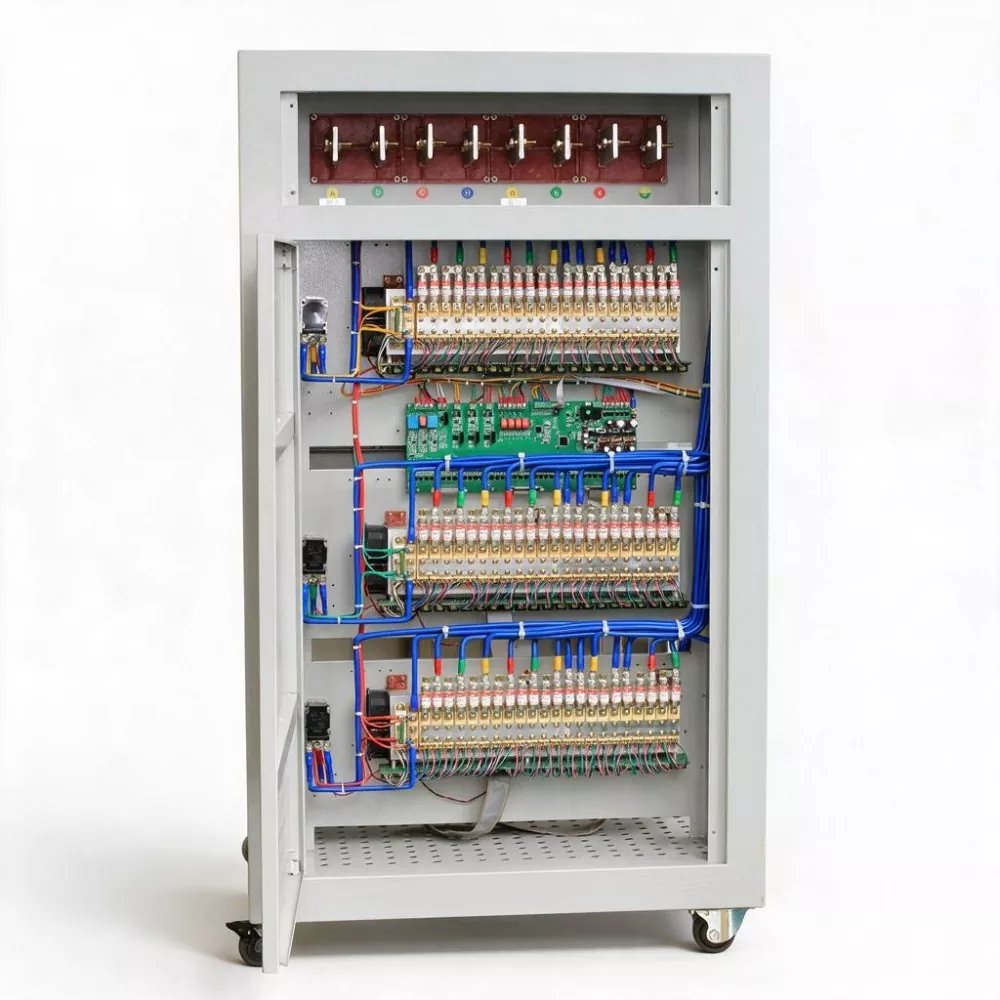

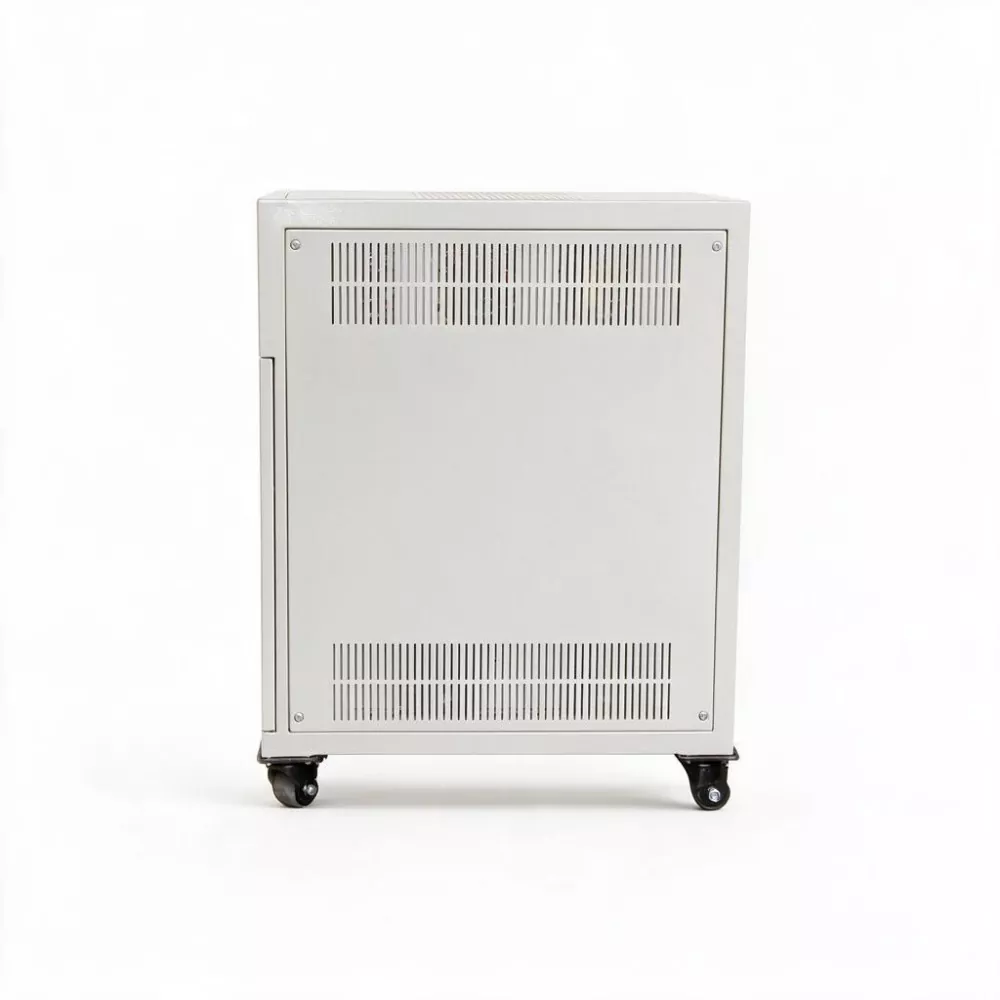

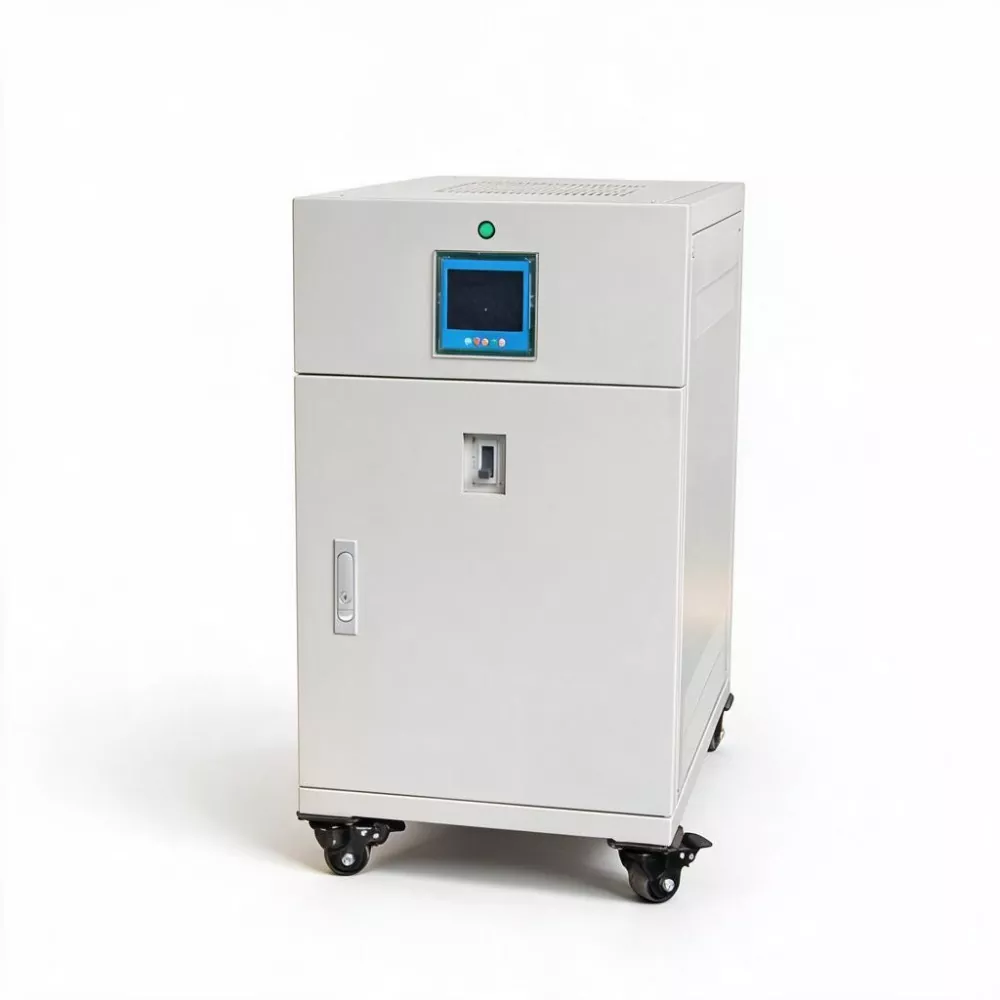

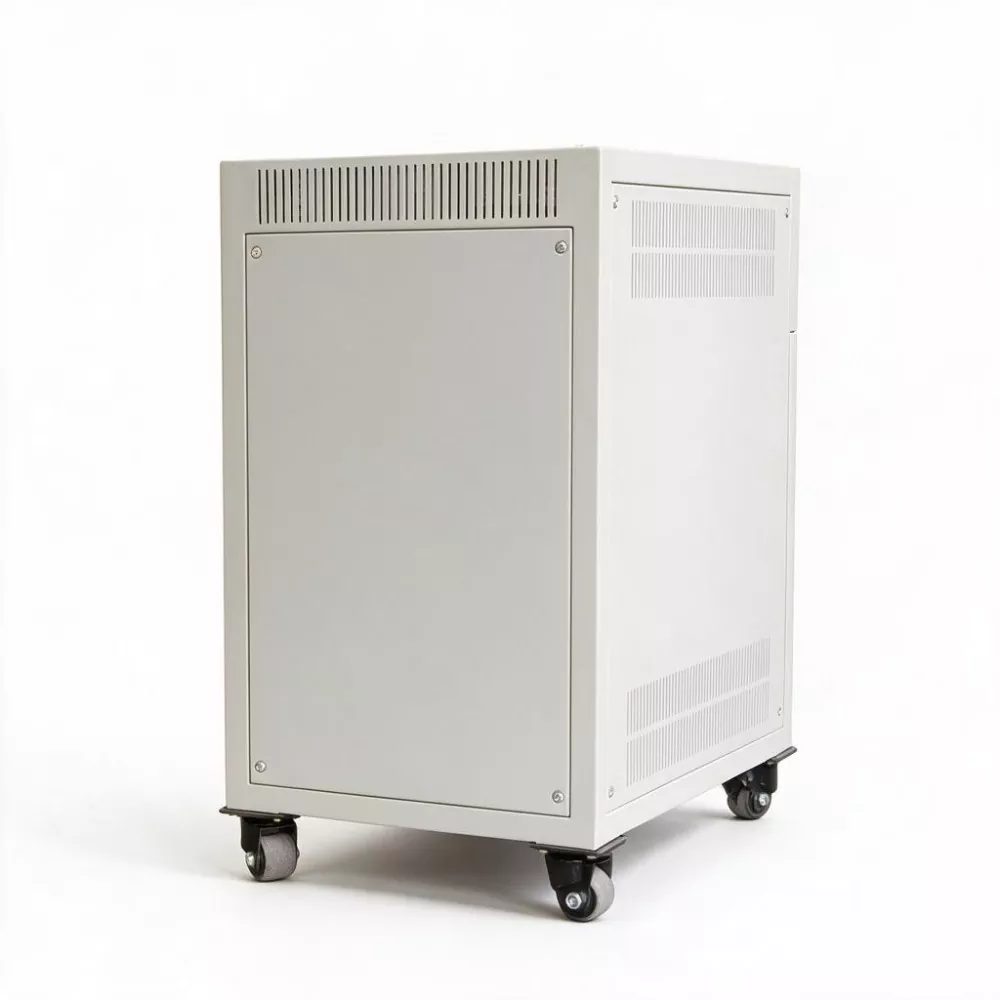

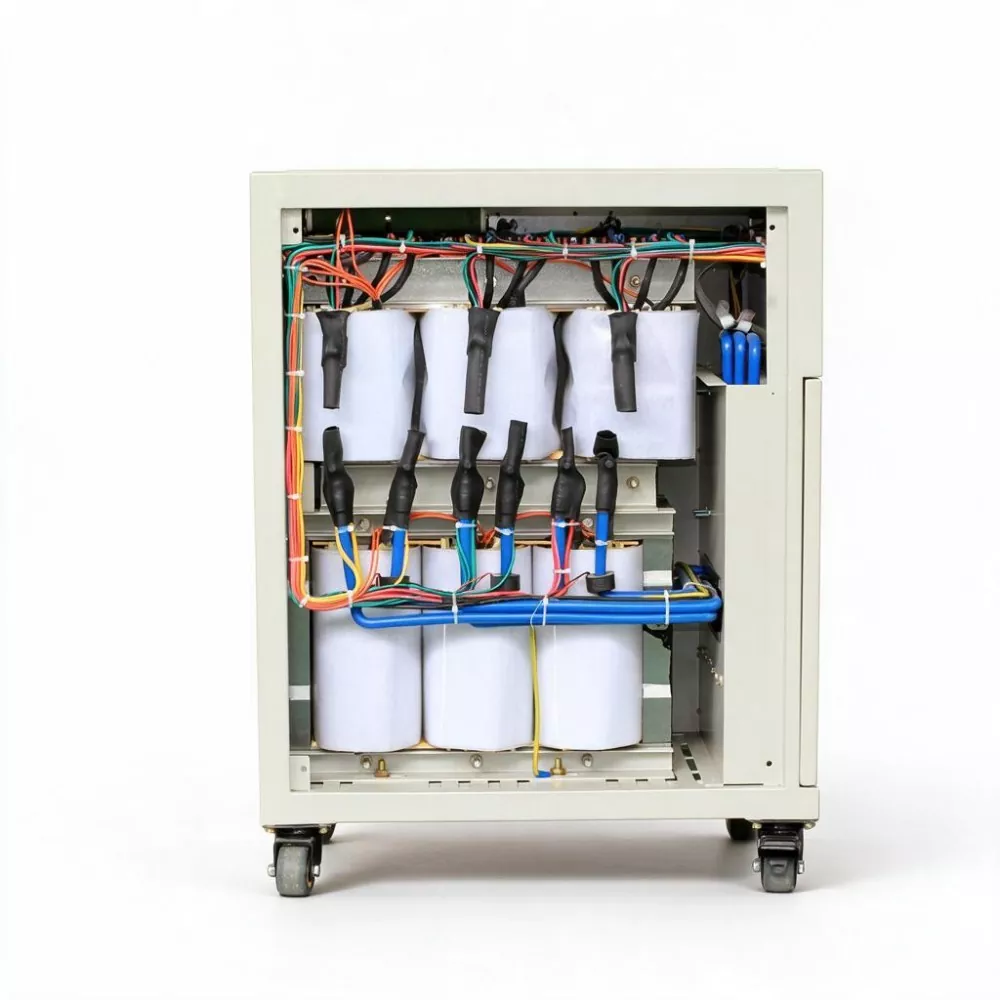

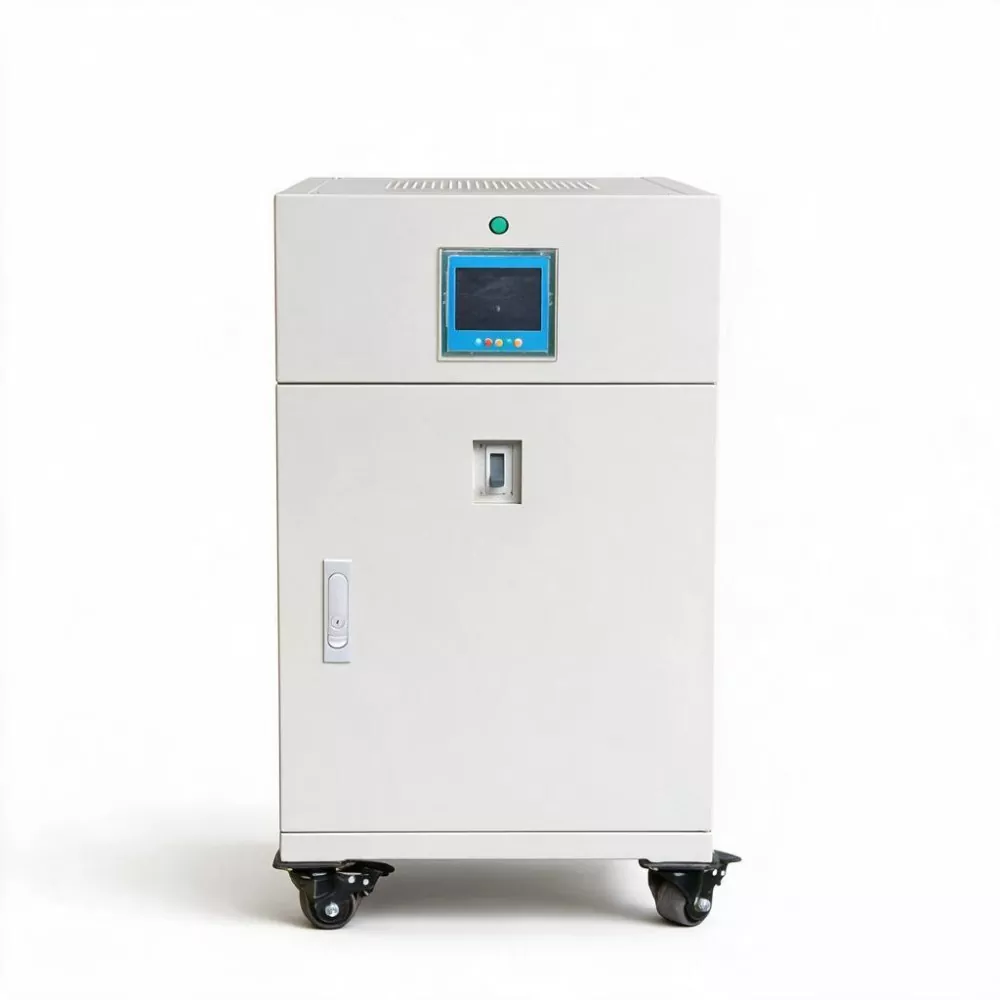

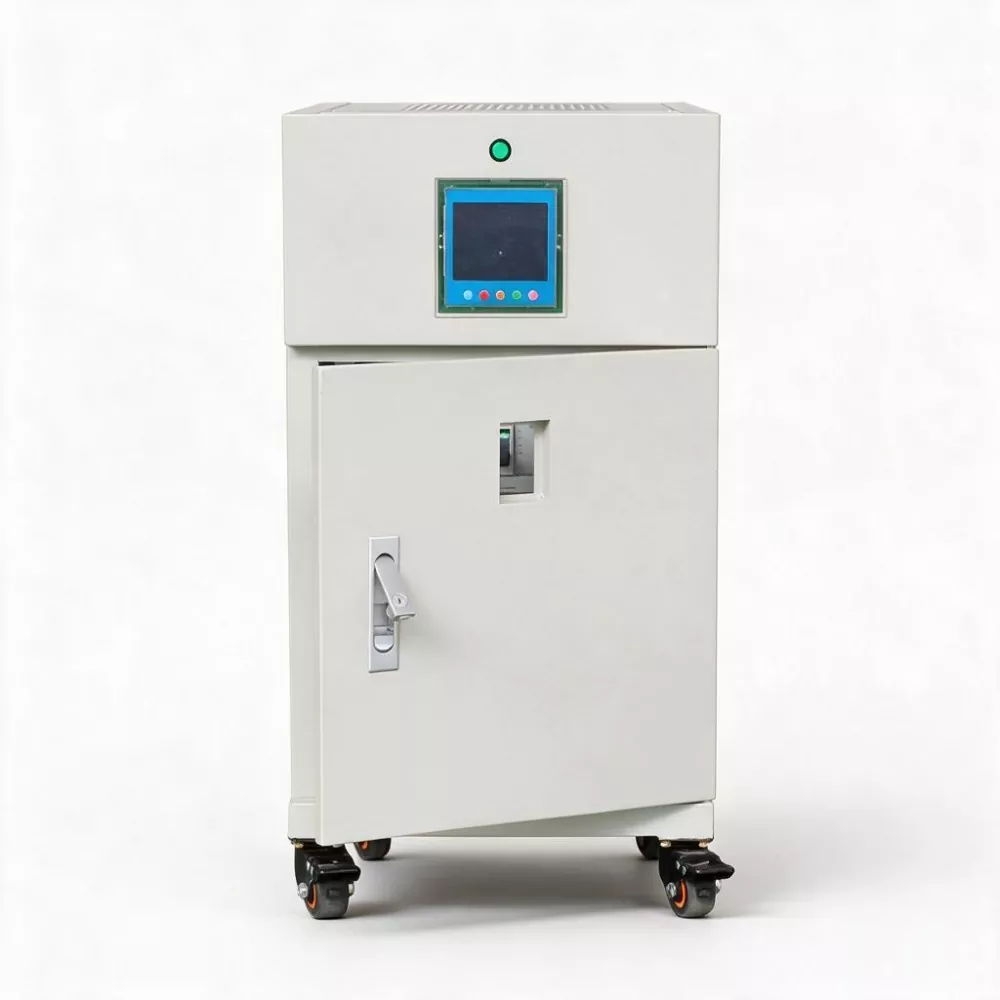

AVR tĩnh 3 pha 150kVA SCR

Hệ thống chụp ảnh cộng hưởng từ 3.0T yêu cầu độ đồng nhất của từ trường chính phải đạt mức một phần triệu, độ chính xác chuyển mạch của cuộn dây gradient ở mức micro giây và độ ổn định tần số của hệ thống tần số vô tuyến phải tốt hơn 0,1 ppm. Tất cả các hệ thống điện tử cực kỳ chính xác này chỉ có một yêu cầu chung - nguồn điện.

Môi trường cung cấp điện trong bệnh viện rất phức tạp. Các thiết bị lớn như cực dương quay CT và máy phát điện cao áp DSA khởi động và dừng thường xuyên, việc sử dụng điện của các công trình xây dựng ở tầng liền kề và những biến động hàng ngày trong lưới điện thành phố đều có tác động đến chất lượng điện.

Đối với nam châm siêu dẫn của MRI, sự dao động điện áp có thể khiến nam châm "dập tắt" (mất tính siêu dẫn), tức là trạng thái siêu dẫn bị phá vỡ và helium lỏng bay hơi nhanh. Một lần dập tắt có thể dẫn đến tổn thất kinh tế trực tiếp (lắp lại heli lỏng, kích thích nam châm, hiệu chỉnh hệ thống) từ 200.000 đến 500.000 nhân dân tệ, và tổn thất gián tiếp thậm chí còn khó ước tính hơn.

AVR tĩnh 3 pha 150KVA SCR sử dụng lõi điều khiển kỹ thuật số DSP và công nghệ bù nhanh không tiếp xúc SCR. Nó có thể hoàn thành việc điều chỉnh trong vòng 10ms đến 40ms khi điện áp lưới dao động, với độ chính xác điều chỉnh điện áp ổn định là ±1% và tỷ lệ biến dạng dạng sóng là <0,1%.

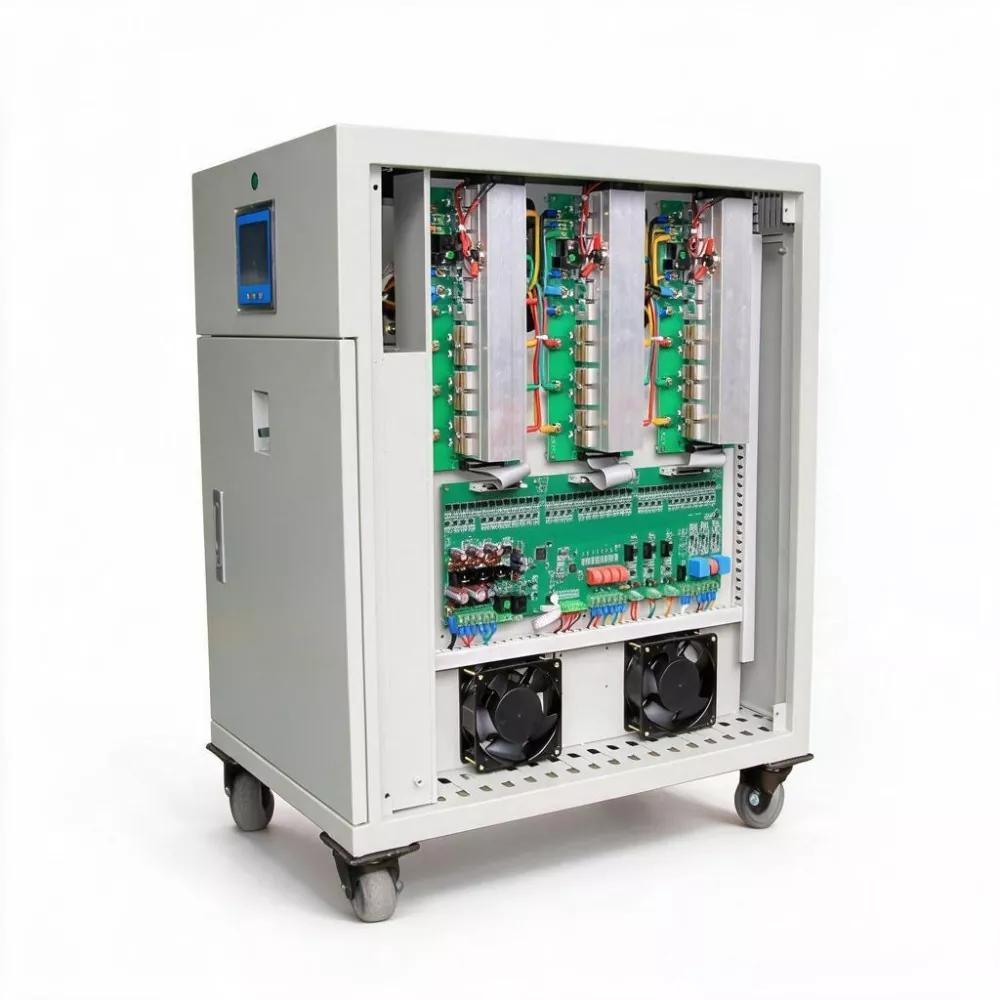

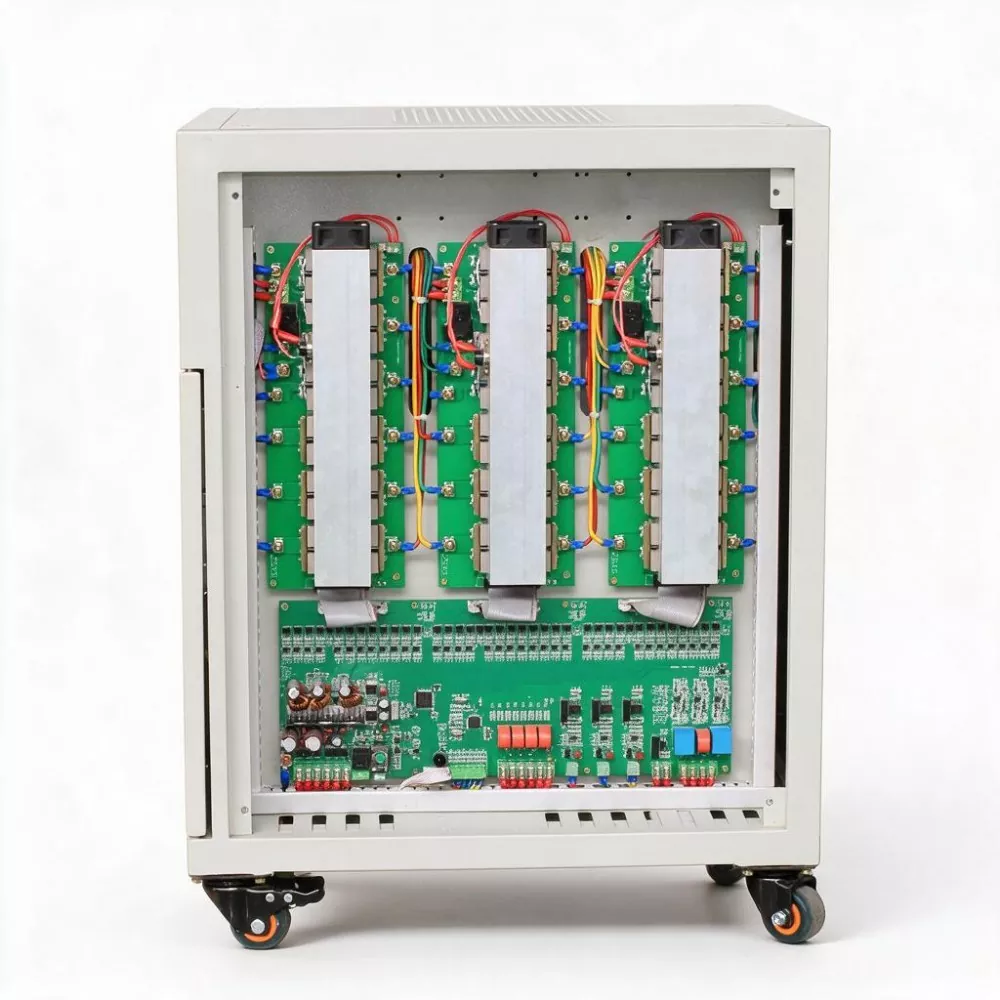

Đồng thời, AVR tĩnh SCR 3 pha này sử dụng thiết kế hoàn toàn không tiếp xúc, không có chổi than, không có bộ phận chuyển động cơ học, loại bỏ cơ bản các mối nguy hiểm tiềm ẩn của bộ điều chỉnh điện áp loại servo truyền thống như khả năng điều chỉnh độ trễ và tiếp xúc với chổi than kém.

Thiết bị được trang bị giao diện truyền thông RS485 tiêu chuẩn, có thể kết nối với hệ thống tự động hóa tòa nhà (BAS) của bệnh viện hoặc hệ thống giám sát nguồn điện. Nhân viên hậu cần có thể xem trạng thái vận hành thiết bị, điện áp ba pha, dòng điện và tốc độ tải trong thời gian thực từ phòng trực. Chức năng bảo vệ có thể lập trình cho phép bệnh viện đặt ngưỡng bảo vệ quá điện áp và thấp áp theo yêu cầu của thiết bị, đạt được khả năng thích ứng cá nhân hóa.

Thông số sản phẩm

Các tính năng chính

1. Phản ứng nhanh ở mức một phần nghìn giây

Thời gian phản hồi là 10ms đến 40ms và việc điều chỉnh được hoàn thành trong vòng nửa chu kỳ dao động của lưới. Đối với các thiết bị hình ảnh như MRI và CT, điều này có nghĩa là những dao động điện áp nhỏ trong quá trình quét không ảnh hưởng đến chất lượng hình ảnh, tránh việc quét lặp lại và phơi nhiễm bức xạ không cần thiết cho bệnh nhân do vấn đề về nguồn điện.

Ổn định điện áp có độ chính xác cao 2.±1%

Độ chính xác của điện áp pha là ±1%, vượt trội hơn nhiều so với yêu cầu thông thường là ±5% đối với thiết bị y tế. Điện áp ổn định đảm bảo tính đồng nhất của từ trường tĩnh trong MRI, dòng nhiệt dây tóc của ống CT và tính nhất quán của đầu ra máy phát điện áp cao trong DSA, từ đó đảm bảo giá trị chẩn đoán của từng hình ảnh.

3. Thiết kế hoàn toàn không tiếp xúc

Không có chổi than, không có động cơ servo, không bị mài mòn cơ học. Đối với thiết bị bệnh viện hoạt động suốt ngày đêm, điều này có nghĩa là không cần lên lịch bảo trì và thiết bị sẽ không ngừng chạy do lỗi ở chính bộ ổn định điện áp. Độ tin cậy đã được cải thiện từ "xác suất tin cậy cao" lên "độ tin cậy gần như tuyệt đối".

4. Độ méo đầu ra cực thấp

Tỷ lệ biến dạng dạng sóng đầu ra nhỏ hơn 0,1% mà không tạo ra sóng hài tăng dần. Điều này rất quan trọng đối với thiết bị hình ảnh y tế có độ nhạy cao với môi trường điện từ (đặc biệt là cuộn thu RF của MRI), tránh hiện tượng giả hình do nhiễu sóng hài gây ra.

5. Hiệu suất ≥99%

Hiệu suất cao không chỉ có nghĩa là tiết kiệm năng lượng và giảm chi phí mà còn có nghĩa là thiết bị tạo ra ít nhiệt hơn, giảm gánh nặng thêm cho hệ thống làm mát điều hòa không khí của bệnh viện. Trên hóa đơn tiền điện của các bệnh viện lớn, khả năng tự mất của AVR tĩnh 3 pha 150KVA SCR gần như không đáng kể.

6. Giám sát thông minh và cài đặt thông số được cá nhân hóa

Người dùng có thể lập trình và thiết lập các ngưỡng bảo vệ quá áp, thiếu điện áp, quá dòng và độ chính xác ổn định điện áp. Màn hình LED kỹ thuật số hiển thị điện áp, dòng điện và nguồn ba pha theo thời gian thực. Giao diện truyền thông RS485 hỗ trợ kết nối với BAS hoặc hệ thống giám sát nguồn điện để đạt được sự quản lý tập trung.

Ứng dụng sản phẩm

1. Trung tâm chẩn đoán hình ảnh y tế: Cung cấp nguồn điện có độ tinh khiết cao và ổn định cho các thiết bị chụp ảnh cỡ lớn như MRI (Chụp cộng hưởng từ), CT (Chụp cắt lớp điện toán), DSA (Chụp động mạch trừ kỹ thuật số) và DR (Chụp ảnh X-quang kỹ thuật số), đảm bảo chất lượng hình ảnh.

2. Khoa Xạ trị: Cung cấp nguồn điện ổn định cho hệ thống điều khiển và các thiết bị tạo tần số cao của thiết bị xạ trị như máy gia tốc tuyến tính, dao gamma, hệ thống xử lý proton, đảm bảo độ chính xác của liều điều trị.

3. Phòng Thí nghiệm và Bệnh học: Cung cấp khả năng bảo vệ nguồn điện ổn định cho các thiết bị kiểm tra độ chính xác như máy phân tích sinh hóa cỡ lớn, máy đếm tế bào dòng chảy, máy giải trình tự gen và kính hiển vi điện tử, đảm bảo tính chính xác của kết quả xét nghiệm.

4. Phòng mổ và ICU: Cung cấp nguồn điện ổn định cho các thiết bị hỗ trợ sự sống như máy điều hòa lọc khí phòng mổ, máy gây mê, máy theo dõi, máy thở, đảm bảo an toàn cho bệnh nhân.

5. Phòng phân phối chính của bệnh viện: Có thể đóng vai trò là bộ ổn định đường dây đầu vào chuyên dụng cho tòa nhà hình ảnh hoặc tòa nhà công nghệ y tế, cung cấp khả năng điều chỉnh điện áp tập trung cho tất cả các thiết bị y tế trong toàn bộ tòa nhà.

Dịch vụ tùy biến

KTAC cung cấp các dịch vụ OEM/ODM, bao gồm màu sắc bề ngoài, phương pháp đóng gói, dải điện áp đầu vào/đầu ra và các mô-đun chức năng đặc biệt (chẳng hạn như thiết bị lọc EMI, thiết bị chống sét, giao diện giám sát RS232/RS485), v.v. Vui lòng liên hệ với chúng tôi để có các giải pháp tùy chỉnh.

Câu hỏi thường gặp

1. Các yêu cầu cụ thể về nguồn điện đối với thiết bị MRI là gì?

Thành phần cốt lõi của MRI - nam châm siêu dẫn - yêu cầu dòng điện kích thích cực kỳ ổn định, cuộn dây gradient cần điện áp chính xác để tạo ra trường gradient tuyến tính và hệ thống tần số vô tuyến yêu cầu nguồn điện có sóng hài cực thấp để kích thích và nhận tín hiệu. Bất kỳ dao động điện áp và nhiễu sóng hài nào sẽ ảnh hưởng trực tiếp đến chất lượng hình ảnh (dẫn đến hiện tượng giả hoặc giảm tỷ lệ tín hiệu trên nhiễu) và trong trường hợp nghiêm trọng, thậm chí còn khiến nam châm quá nóng. Độ chính xác ± 1% và tỷ lệ biến dạng <0,1% của SBWZ-150KVA hoàn toàn có thể đáp ứng các yêu cầu này.

2. Nếu bệnh viện đã có UPS thì có cần dùng ổn áp nữa không?

Đúng. Chức năng cốt lõi của UPS là xử lý sự cố mất điện. Mặc dù đầu ra ổn định nhưng phía đầu vào của UPS cũng nhạy cảm với sự dao động điện áp - sự dao động điện áp thường xuyên sẽ đẩy nhanh quá trình lão hóa của pin bên trong UPS và rút ngắn chu kỳ thay thế (từ 3-5 năm xuống còn 1-2 năm). Việc triển khai SBWZ-150KVA ở mặt trước của UPS có thể kéo dài tuổi thọ tổng thể của UPS và pin, đồng thời giảm chi phí vận hành và bảo trì lâu dài của bệnh viện.

3. Sự cố của thiết bị có ảnh hưởng đến hoạt động của thiết bị y tế không?

Không. SBWZ-150KVA có sẵn chức năng bỏ qua tự động. Trong trường hợp thiết bị bên trong gặp sự cố hoặc quá tải sẽ tự động chuyển sang chế độ cấp điện trực tiếp từ lưới điện, đảm bảo cung cấp điện liên tục cho thiết bị y tế. Đồng thời, trên bảng điều khiển sẽ phát ra cảnh báo bằng âm thanh và hình ảnh để cảnh báo cho nhân viên bảo trì xử lý kịp thời. Sau khi bảo trì xong, thiết bị có thể được chuyển về chế độ điện áp ổn định mà không cần ngừng hoạt động.

4. Thiết bị này có phù hợp cho việc cải tạo hệ thống phân phối điện của các bệnh viện cũ không?

Đúng. AVR tĩnh 3 pha 150KVA SCR sử dụng kết nối ba pha năm dây tiêu chuẩn. Các phương thức đường dây đến và đi có thể được tùy chỉnh theo yêu cầu tại chỗ (từ trên xuống/từ dưới lên/từ dưới lên/từ trong ra ngoài). Đối với các bệnh viện có không gian phân phối điện hạn chế, các kỹ sư của chúng tôi có thể cung cấp dịch vụ điều tra tại chỗ và điều chỉnh kích thước để đảm bảo thiết bị được lắp đặt suôn sẻ.

5. Độ ồn của thiết bị này là bao nhiêu? Nó có ảnh hưởng đến môi trường bệnh viện không?

SBWZ-150KVA sử dụng quạt điều khiển nhiệt độ thông minh. Khi tải nhẹ hoặc nhiệt độ môi trường thấp, quạt hoạt động ở tốc độ thấp hoặc dừng lại. Tiếng ồn cực thấp (dưới 55dB). Ngay cả trong điều kiện đầy tải, độ ồn vẫn thấp hơn nhiều so với tiếng ồn xung quanh phòng thiết bị bệnh viện và sẽ không gây nhiễu cho môi trường bệnh viện.
