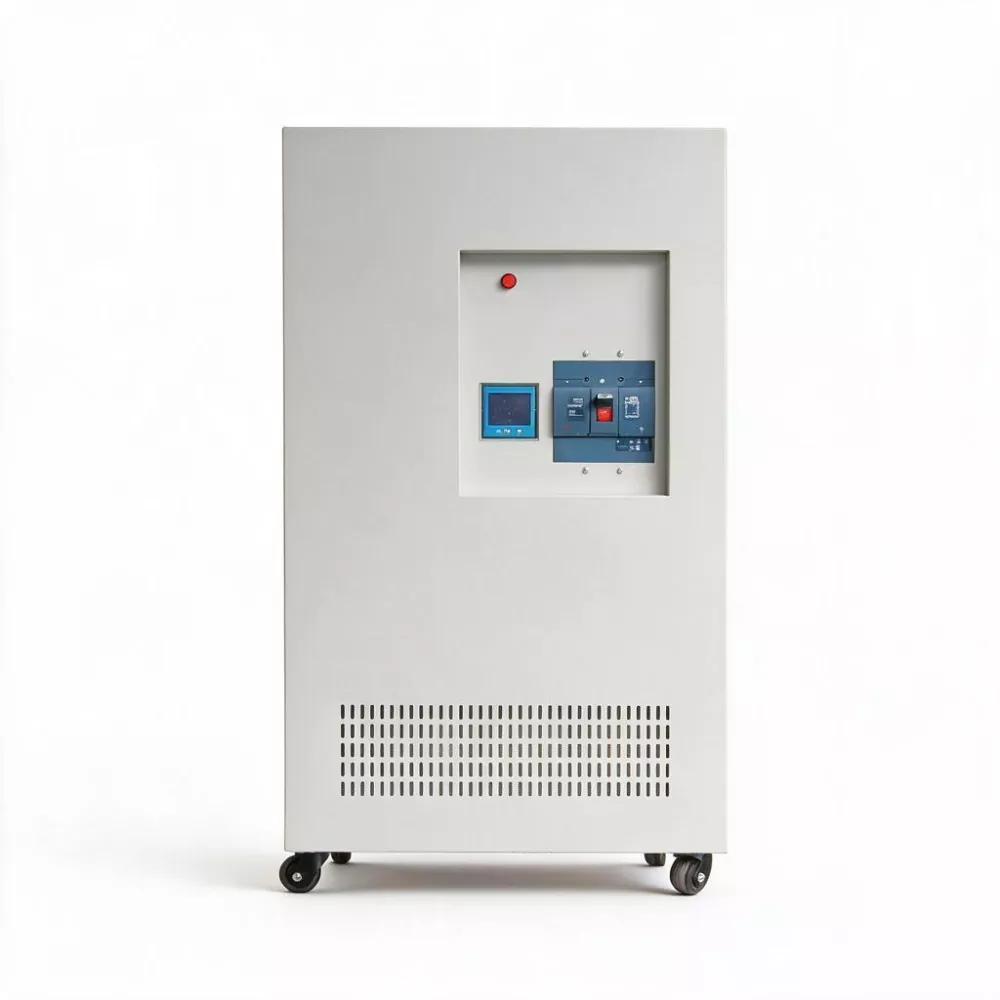

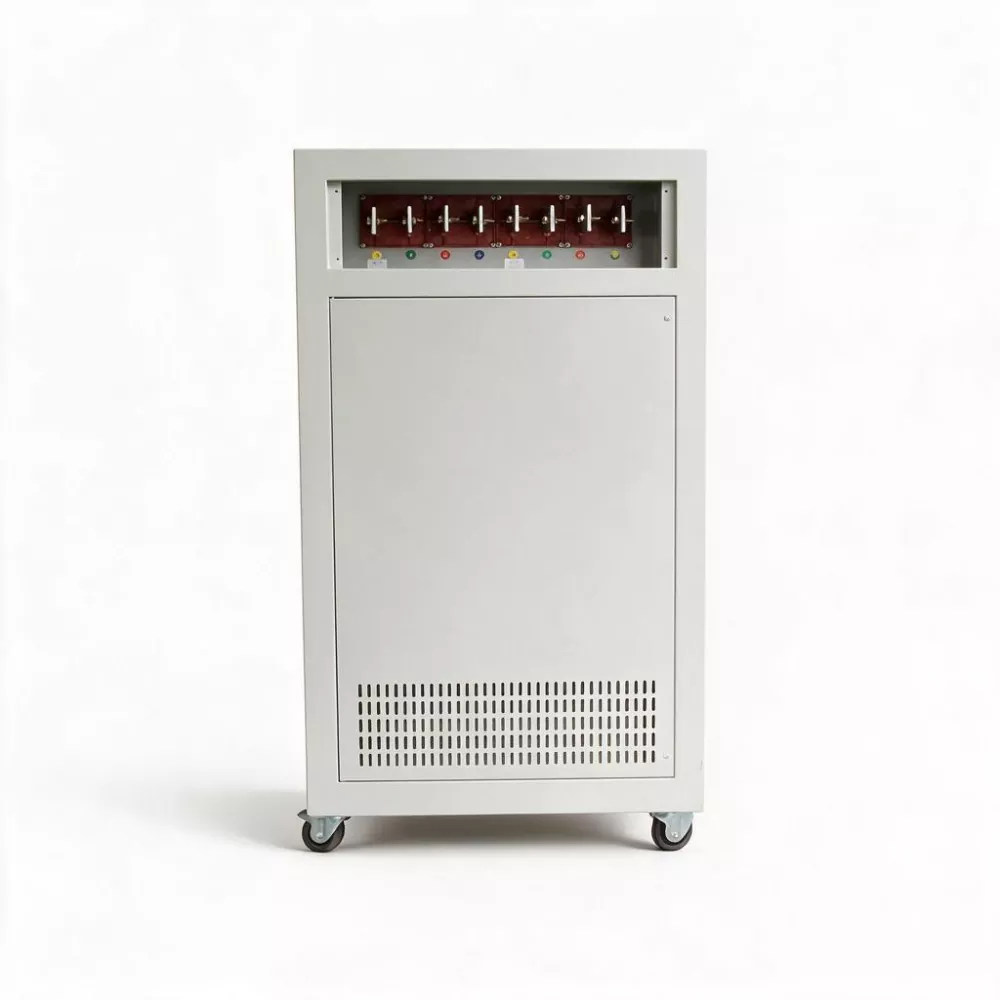

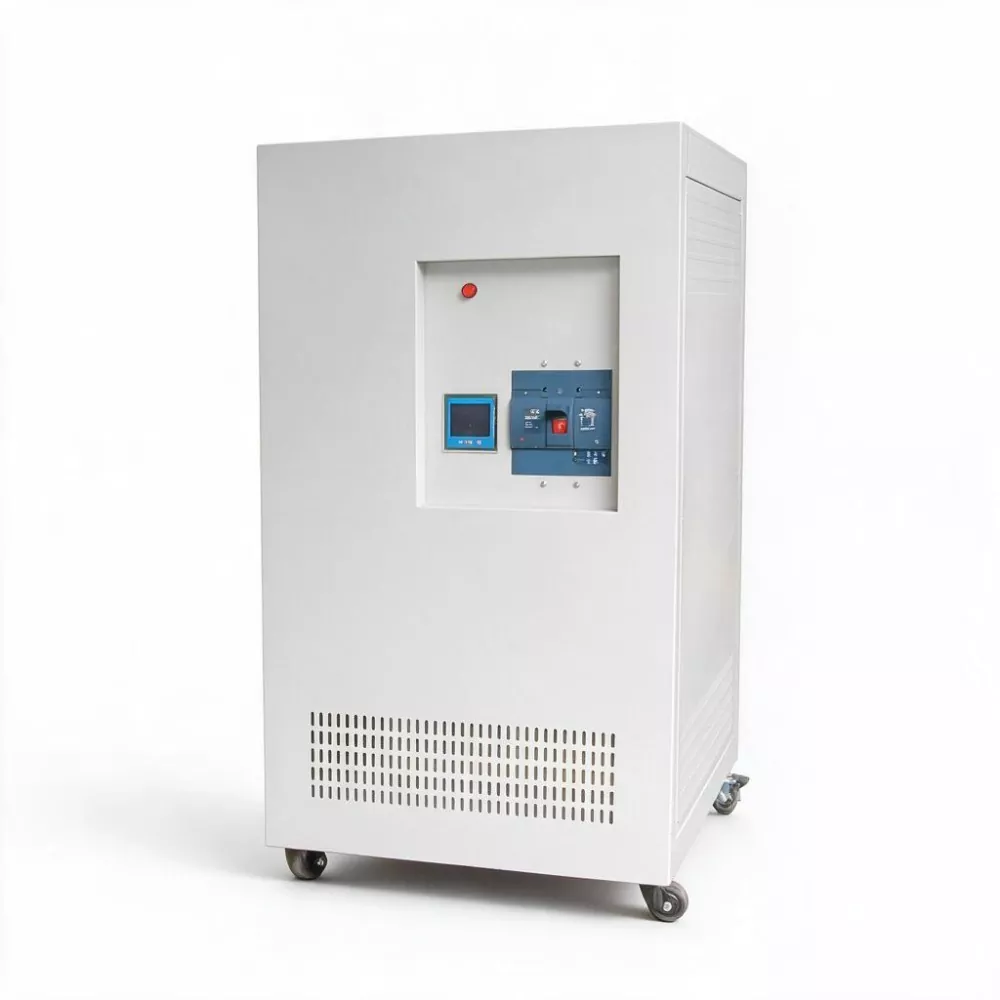

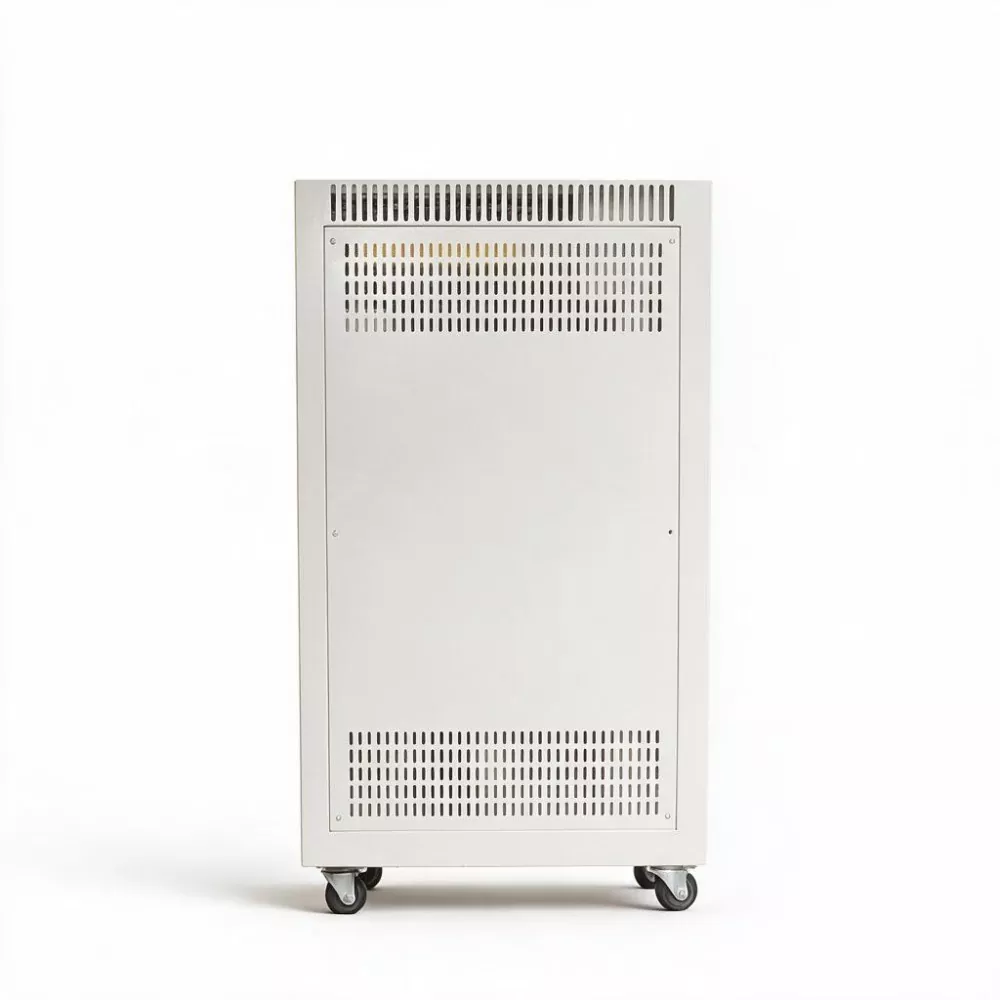

AVR tĩnh 3 pha 500kVA SCR

AVR tĩnh 3 pha 500KVA SCR là thiết bị ổn định điện áp không tiếp xúc kỹ thuật số công suất cao được thiết kế riêng cho các khu công nghiệp hiện đại và khu sản xuất chính xác. Với công suất định mức 500KVA và dòng điện đầu ra 760A, nó sử dụng điều khiển kỹ thuật số DSP và công nghệ bù nhanh SCR để đạt được khả năng điều chỉnh điện áp có độ chính xác cao ±1% trong thời gian phản hồi 10–40ms.

Ngoài khả năng điều chỉnh dao động điện áp cơ bản, thiết bị còn cung cấp khả năng cách ly sóng hài thụ động để triệt tiêu biến dạng lưới do tải phi tuyến gây ra và hỗ trợ kết nối dữ liệu với các hệ thống Park EMS, APF và SVG, thực hiện tối ưu hóa chất lượng điện có hệ thống cho các hệ thống phân phối điện công nghiệp.

Thông số sản phẩm

Các tính năng chính

1. Công suất lớn ở cấp công viên

Công suất định mức 500KVA, dòng điện ra 760A. AVR tĩnh 3 pha 500KVA SCR có thể được lắp đặt trực tiếp tại phía đầu vào của trạm phân phối chính của khu vực hoặc trạm biến áp của nhà xưởng lớn, cung cấp khả năng bảo vệ ổn định điện áp tập trung cho toàn bộ bus phân phối (bao phủ hàng chục thiết bị và diện tích sản xuất hàng nghìn mét vuông).

2. Phản hồi cực nhanh trong vòng 10ms đến 40ms

Khi lưới điện cấp cao gặp hiện tượng sụt điện áp hoặc dao động điện áp do khởi động các nhóm thiết bị lớn trong khu vực, SBWZ-500KVA có thể hoàn thành việc bù trong vòng một phần nghìn giây, ngăn ngừa biến động điện lan rộng khắp khu vực và đảm bảo cung cấp điện liên tục cho tất cả các thiết bị được kết nối.

3. Suy giảm sóng hài tự nhiên

Thông qua hiệu ứng ghép điện từ của biến áp cách ly, nó có tác dụng suy giảm 30% đến 50% đối với các sóng hài đặc trưng (thứ 5, 7, 11, v.v.) được tạo ra ở phía tải. Khi được sử dụng cùng với các bộ lọc công suất hoạt động (APF), nó có thể đạt được sự tuân thủ quản lý hài hòa tổng thể cho công viên.

4. Hiệu suất ≥ 99%

Dựa trên công suất 500KVA và tỷ lệ tải trung bình hàng năm là 60%, SBWZ-500KVA có thể tiết kiệm khoảng (500 × 0,6 × 4% × 8760) ≈ 105.000 kWh điện mỗi năm so với các bộ ổn áp loại servo truyền thống (với hiệu suất 96%). Đối với các công viên lớn, mỗi thiết bị có thể tiết kiệm khoảng 70.000 đến 80.000 nhân dân tệ chi phí điện mỗi năm (dựa trên giá điện công nghiệp là 0,7 nhân dân tệ/kWh), mang lại lợi ích kinh tế đáng kể.

5. Thiết kế hoàn toàn không tiếp xúc

Không có chổi than, không có động cơ servo, không bị hao mòn cơ học, loại bỏ nguy cơ mất điện do hỏng hóc cơ học ở các bộ ổn áp truyền thống. Đối với các khu công nghiệp yêu cầu độ tin cậy cung cấp điện đạt 99,99% thì tính năng này rất quan trọng.

6. Chức năng cổng chất lượng điện

Giao diện truyền thông RS485 tiêu chuẩn (Modbus-RTU), có thể mở rộng sang giao tiếp Ethernet. Tải dữ liệu điện áp, dòng điện, công suất, tỷ lệ biến dạng sóng hài, v.v. theo thời gian thực lên nền tảng EMS, phối hợp với các thiết bị bù công suất phản kháng mặt trước (SVG, bộ tụ điện) và APF để xây dựng một hệ thống quản lý vòng kín chất lượng điện năng hoàn chỉnh.

Ứng dụng sản phẩm

1. Khu công nghiệp công nghệ cao: Cung cấp quản lý chất lượng điện tập trung cho bus hạ thế của phòng phân phối chính trong Khu công nghiệp, đảm bảo chất lượng cung cấp điện cho các doanh nghiệp như công nghệ thông tin, y sinh, thiết bị đo chính xác trong Khu công nghiệp.

2. Hệ thống phân phối chính của nhà máy sản xuất lớn: Được lắp đặt bên cạnh tủ điện chính của nhà máy, AVR tĩnh SCR 3 pha 500KVA cung cấp khả năng ổn định điện áp và bảo vệ cách ly sóng hài cho toàn bộ khu vực nhà máy (bao phủ nhiều phân xưởng).

3. Sản xuất chất bán dẫn và bảng điều khiển: Cung cấp khả năng bảo vệ ổn định điện áp trên toàn nhà máy cho hệ thống nhà máy (MAU, FFU, bộ làm lạnh, nhóm máy nén khí) của các nhà máy sản xuất tấm wafer và nhà máy sản xuất bảng điều khiển, đảm bảo sự ổn định của các thông số môi trường trong xưởng sạch.

4. Cơ sở công nghiệp năng lượng mới: Được sử dụng cho hệ thống phân phối điện của các nhà máy sản xuất mô-đun quang điện và siêu nhà máy pin lithium, loại bỏ sự dao động điện áp do dừng khởi động quy mô lớn của thiết bị sản xuất trên dây chuyền sản xuất và đảm bảo dây chuyền sản xuất tự động hoạt động ổn định.

5. Nút lưới điện siêu nhỏ của Khu công nghiệp: Đóng vai trò là trung tâm ổn định điện áp trong lưới điện siêu nhỏ của Khu công nghiệp (quang điện + lưu trữ năng lượng + trạm sạc), điều phối cân bằng cung cầu giữa các nguồn điện phân phối và phụ tải.

Dịch vụ tùy biến

KTAC cung cấp tùy chỉnh OEM/ODM toàn diện cho SBWZ-500KVA để đáp ứng các yêu cầu cụ thể của dự án, điều kiện cơ sở và thông số kỹ thuật của thương hiệu.

Cấu hình điện áp: Dải điện áp đầu vào (tiêu chuẩn ±20%, rộng hơn theo yêu cầu) và điện áp đầu ra (380V/400V/415V) được cài đặt tại nhà máy để phù hợp với hệ thống phân phối của bạn.

Bao vây & Bảo vệ: Tiêu chuẩn IP20 để lắp đặt trong nhà; Có thể nâng cấp IP54 cho môi trường ngoài trời hoặc bụi bặm, với các mô-đun che nắng, cách nhiệt và sưởi ấm/khử ẩm tùy chọn.

Truyền thông & Giám sát:Tiêu chuẩn RS485 (Modbus-RTU); các mô-đun Ethernet, Profibus-DP hoặc IoT công nghiệp tùy chọn để tích hợp với các nền tảng EMS, SCADA hoặc DCS.

Mô-đun chức năng: Bộ lọc EMI tích hợp, bảo vệ đột biến (SPD) hoặc giao diện phối hợp APF/SVG chuyên dụng có thể được tích hợp theo yêu cầu.

Hoạt động song song:Cấu hình song song dự phòng (2 hoặc 3 thiết bị) với tính năng chia sẻ tải và chuyển đổi dự phòng tự động, được thiết kế cho các ứng dụng quan trọng đòi hỏi độ sẵn sàng 99,99%.

Xây dựng thương hiệu & Tài liệu: Màu sắc tùy chỉnh, in logo, thiết kế bao bì và hướng dẫn sử dụng đa ngôn ngữ phù hợp với yêu cầu thương hiệu của bạn.

Câu hỏi thường gặp

1. Sự khác biệt giữa SBWZ-500KVA, APF và SVG là gì? Họ làm việc cùng nhau như thế nào?

· SBWZ-500KVA chịu trách nhiệm ổn định điện áp: nó nhanh chóng bù đắp sự dao động điện áp và giữ điện áp trong khoảng ±1%.

· APF chịu trách nhiệm kiểm soát sóng hài: nó tự động bù và lọc các sóng hài đặc trưng do tải tạo ra.

· SVG chịu trách nhiệm bù công suất phản kháng: nó bù công suất phản kháng một cách nhanh chóng và linh hoạt cho hệ thống, cải thiện hệ số công suất.

Ba điều này bổ sung cho nhau. SBWZ-500KVA tải dữ liệu chất lượng điện thông qua giao diện truyền thông lên nền tảng EMS và EMS lên lịch kích hoạt APF và SVG một cách thông minh dựa trên trạng thái hệ thống, tạo thành một hệ thống quản trị vòng kín chất lượng điện hoàn chỉnh.

2. Yêu cầu đối với các thiết bị điện đầu cuối tương ứng với công suất 500KVA là gì?

Dòng điện định mức của 380V 500KVA ba pha khoảng 760A. Nên cấu hình bộ ngắt mạch kiểu khung (ACB) có công suất không dưới 1000A ở mặt trước. Thanh cái đồng cho đường dây đầu vào được khuyến nghị có thông số kỹ thuật TMY 80×6mm hoặc lớn hơn và cáp đầu vào được khuyến nghị là song song 2 YJV 3×185mm² + 2×95mm² hoặc một YJV 3×300mm² + 2×150mm². Cấu hình cụ thể cần được tính toán dựa trên sơ đồ hệ thống phân phối thực tế và chiều dài đường dây.

3. Có thể lắp đặt AVR tĩnh 3 pha 500KVA SCR ở môi trường ngoài trời không?

SBWZ-500KVA tiêu chuẩn là loại lắp đặt trong nhà (có cấp bảo vệ IP20). Nếu cần lắp đặt ngoài trời (chẳng hạn như trong phòng phân phối kiểu container hoặc trạm biến áp kiểu hộp ngoài trời), mức bảo vệ có thể được nâng cấp lên IP54 (để bảo vệ chống bụi và văng), đồng thời có thể bổ sung thêm các lớp chống nắng, lớp cách nhiệt và thiết bị hút ẩm sưởi ấm. Vui lòng thông báo trước cho chúng tôi về điều kiện môi trường lắp đặt.

4. Làm thế nào có thể cấu hình nhiều thiết bị SBWZ-500KVA để hoạt động song song dự phòng?

Thông qua tủ điều khiển song song chuyên dụng, hai hoặc ba máy ổn áp 500KVA có thể hoạt động song song. Hệ thống song song hỗ trợ phân phối tải và sao lưu dự phòng - khi một thiết bị bị lỗi hoặc cần bảo trì, các thiết bị còn lại có thể tự động đảm nhận tất cả các tải. Sơ đồ song song cần được xác định trong giai đoạn thiết kế dự án. Vui lòng liên hệ với các kỹ sư hệ thống của chúng tôi để biết kế hoạch cấu hình chi tiết.

5. Có lưu ý đặc biệt nào đối với việc vận chuyển và lắp đặt thiết bị không?

Trọng lượng tịnh của SBWZ-500KVA là 886kg. Trong quá trình vận chuyển cần phải có xe nâng hoặc thiết bị nâng hạ. Đáy tủ có ổ cắm xe nâng và vòng nâng tiêu chuẩn. Nền lắp đặt phải đổ bê tông C30 và dành sẵn lỗ vít để cố định thiết bị. Sau khi đặt tủ vào đúng vị trí, tủ cần được cân bằng (với dung sai ±2 mm/m), sau đó nối các thanh cái bằng đồng cho đường dây vào và ra.
