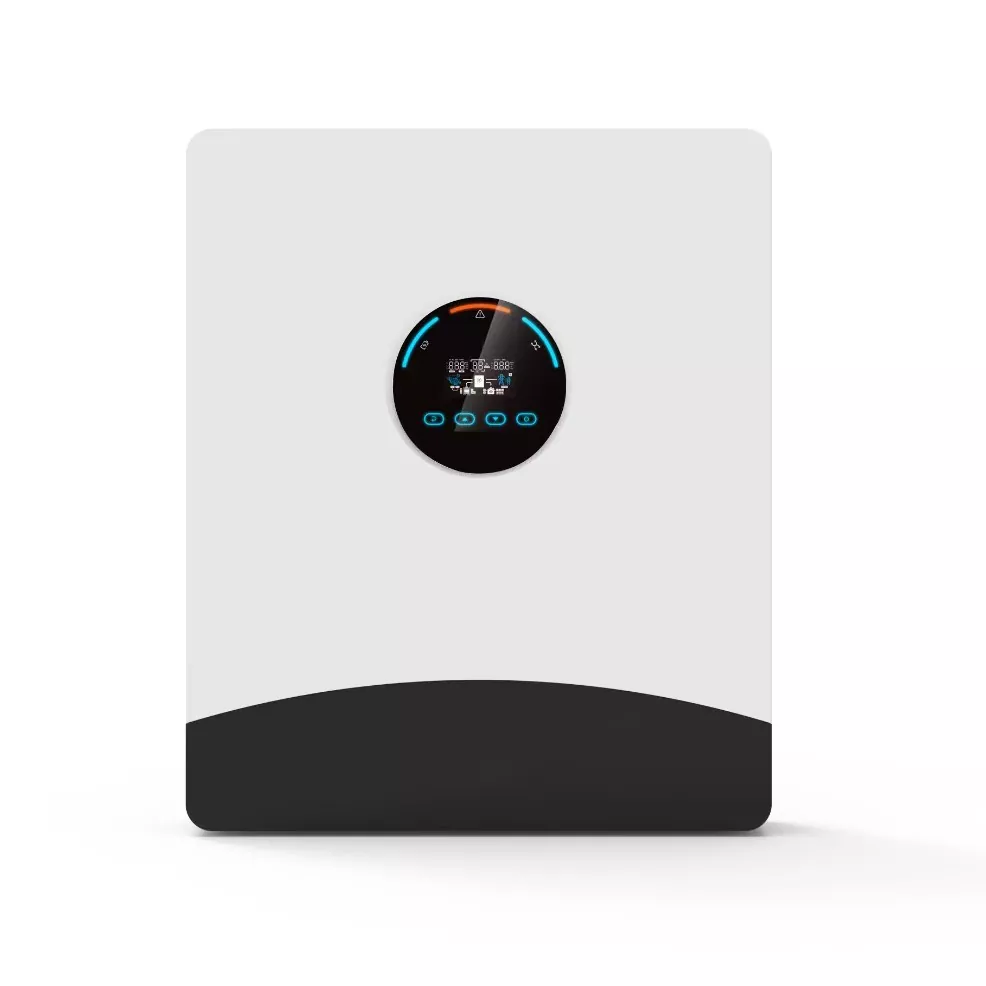

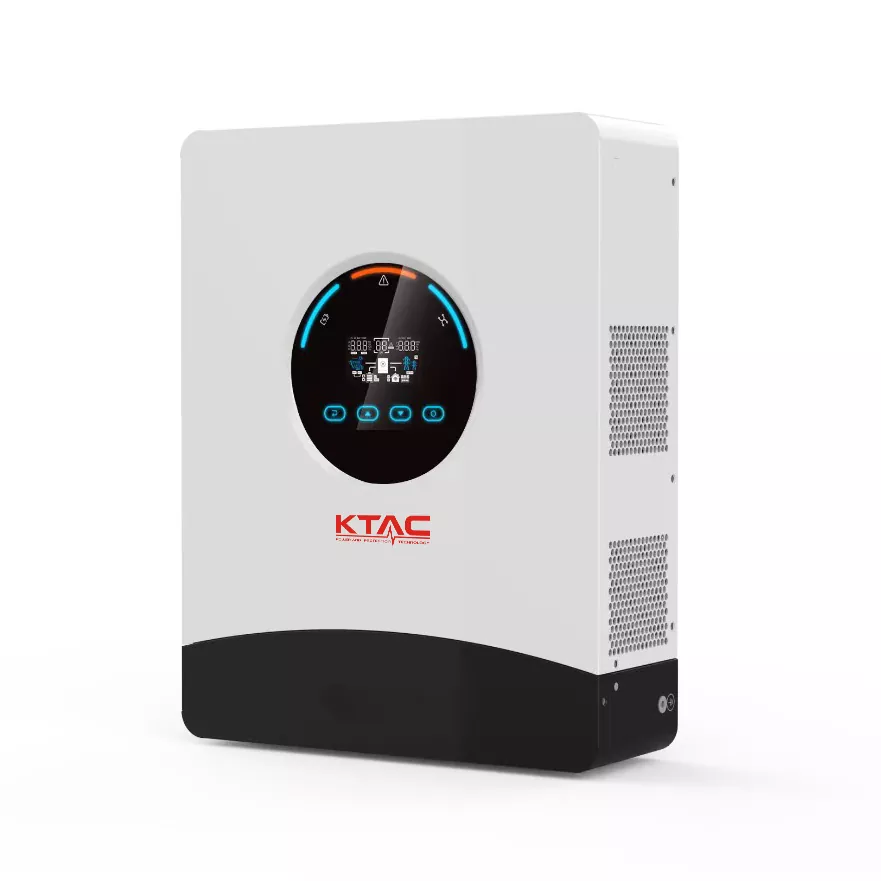

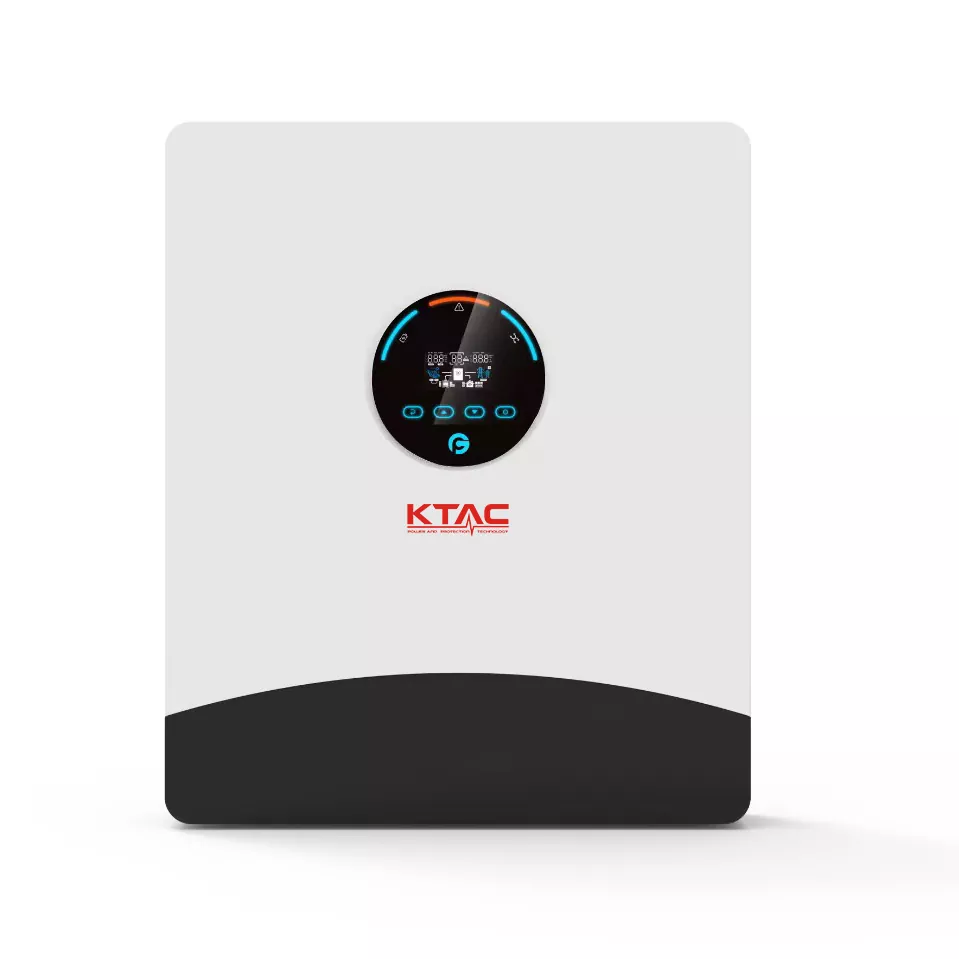

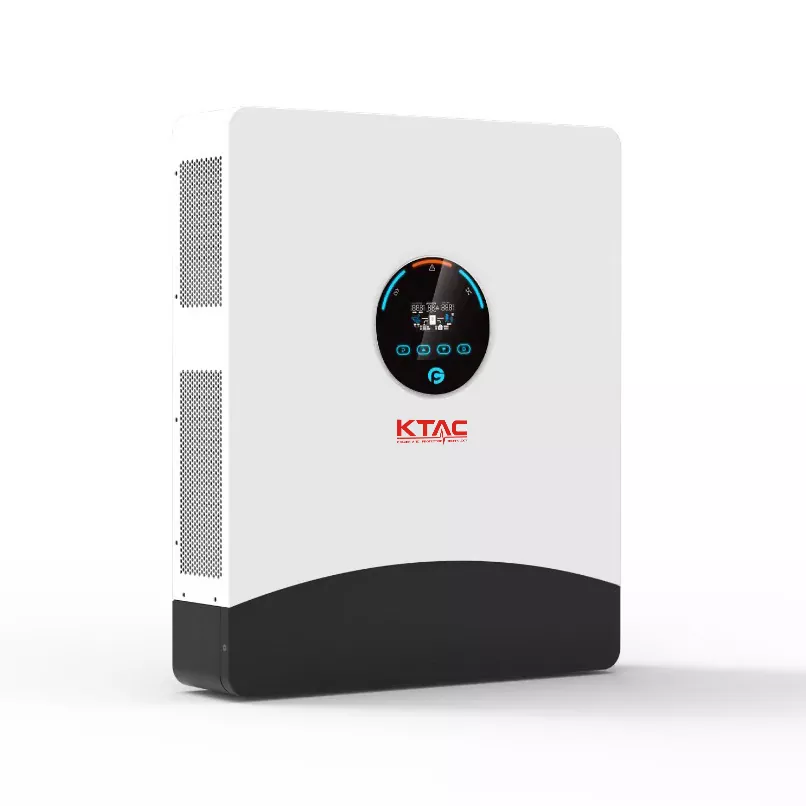

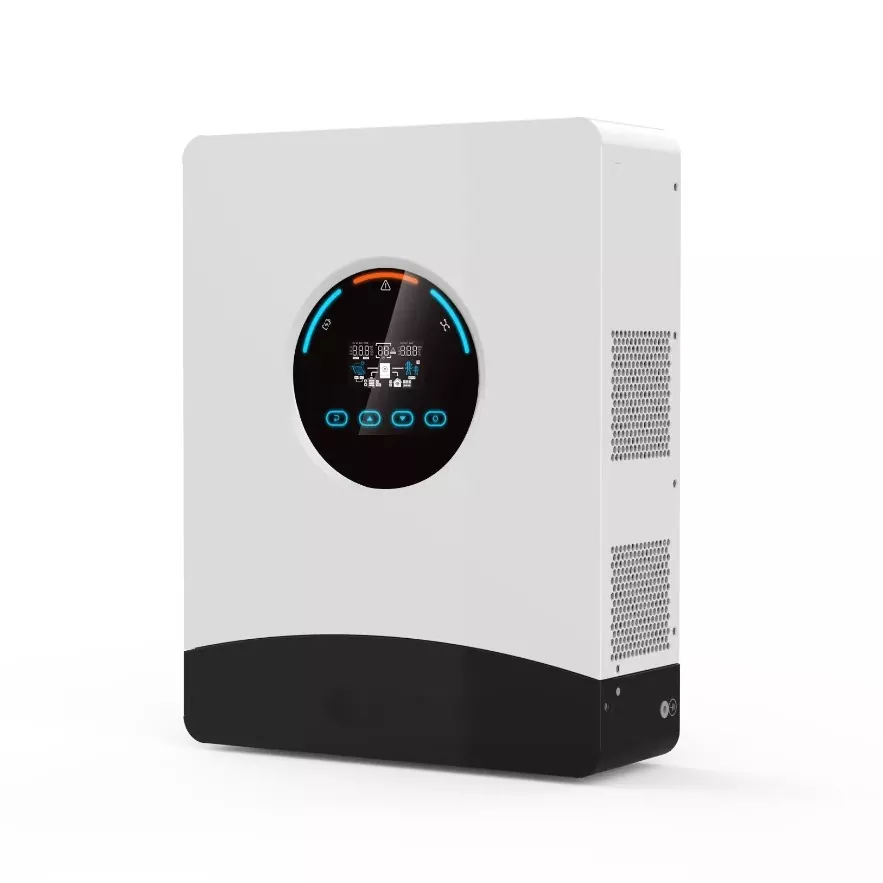

Biến tần năng lượng mặt trời nối lưới song song 6kW 48V

Biến tần năng lượng mặt trời song song không nối lưới 6kW 48V (GPEO-6KL1) cung cấp một điểm đầu vào hiệu quả về mặt chi phí cho việc lưu trữ năng lượng ngoài lưới. Chỉ nặng 12,4kg và dày 12cm, một người có thể treo tường. Đây là giải pháp lý tưởng cho ban công dân cư, nhà tự xây ở nông thôn hoặc studio nhỏ—đặc biệt trong các trường hợp cần nguồn điện ba pha nhưng có nhu cầu tải vừa phải.

Công suất định mức 6kW của nó dễ dàng xử lý các tải hàng ngày như đèn, tủ lạnh và máy tính. Nó hỗ trợ kết nối song song lên đến 12 tổ máy một pha (tổng công suất 72kW) hoặc cấu hình 3 tổ máy thành hệ thống ba pha 380V (tổng công suất 18kW), có khả năng điều khiển máy bơm nước ba pha hoặc máy công cụ nhỏ.

Nó có đầu vào MPPT điện áp rộng một kênh (85–450V) và dòng sạc tối đa 120A; khi kết hợp với pin lithium 48V, nó đạt hiệu suất cao nhất là 98%. Với mức bảo vệ IP54 và thời gian chuyển đổi UPS 10ms, giải pháp không nối lưới tiết kiệm này đảm bảo an toàn, ổn định và an tâm.

Nhờ công nghệ song song thông minh, có thể kết nối song song tối đa 12 tổ máy (tổng cộng 72kW) và 3 tổ máy trở lên có thể tạo thành hệ thống ba pha 380V, cho phép cấp nguồn linh hoạt và mở rộng pha đồng thời đạt hiệu suất cực đại 98,0% và hiệu suất MPPT 99,9%.

Các tính năng chính

1. Nhẹ và di động

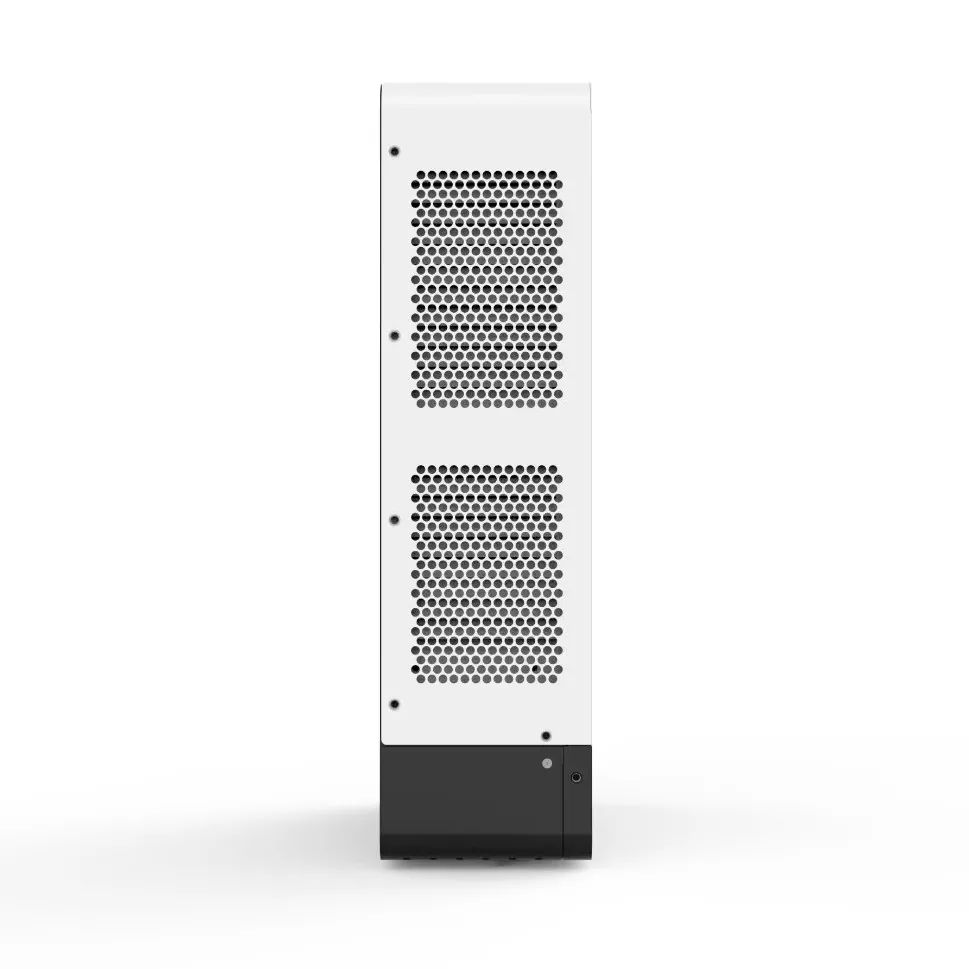

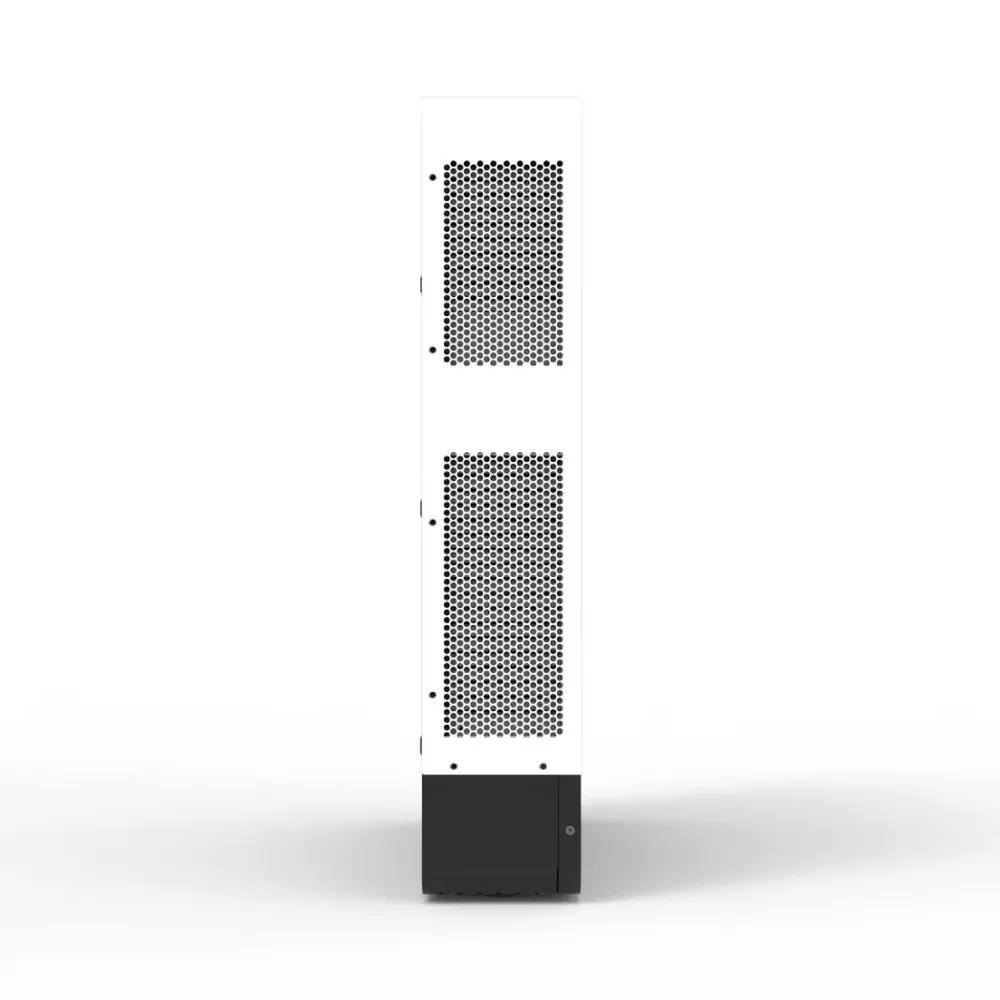

Với trọng lượng tịnh chỉ 12,4kg và độ dày 12cm, một người có thể vận chuyển và lắp đặt trên tường. Biến tần năng lượng mặt trời song song 6kW 48V phù hợp với môi trường hạn chế về không gian như nhà ở, căn hộ và nhà để xe.

2. Lõi ngoài lưới hiệu quả về mặt chi phí

Được tối ưu hóa để tiết kiệm chi phí trong khi vẫn đảm bảo công suất đầu ra 6kW ổn định, thiết bị này được bảo hành 3 năm. Đây là sự lựa chọn lý tưởng để triển khai các giải pháp "PV + Lưu trữ năng lượng" tiết kiệm ở vùng sâu vùng xa, nhà tự xây ở nông thôn và cửa hàng nhỏ.

3. Vận hành song song thông minh & Mạng ba pha

Mở rộng 1 pha: Có thể đấu song song tối đa 12 tổ máy cho tổng công suất 72kW, đáp ứng nhu cầu nâng cấp công suất dần dần của các hộ gia đình.

Hệ thống ba pha: Hỗ trợ kết nối song song 3 tổ máy trở lên tạo thành hệ thống ba pha 380V (6kW mỗi pha, tổng 18kW), có khả năng cấp điện trực tiếp cho các phụ tải công nghiệp như máy bơm nước ba pha, máy điều hòa không khí, máy công cụ nhỏ.

4. Phạm vi đầu vào MPPT rộng

Kênh MPPT đơn (hỗ trợ 2 chuỗi) có dải điện áp hoạt động 85V–450V và điện áp khởi động chỉ 85V; tương thích với chuỗi 8–10 tấm PV tiêu chuẩn. Có dòng điện đầu vào tối đa là 27A và dòng điện ngắn mạch là 35A, đảm bảo khả năng tương thích với nhiều loại mô-đun PV.

5. Truyền thông BMS thông minh

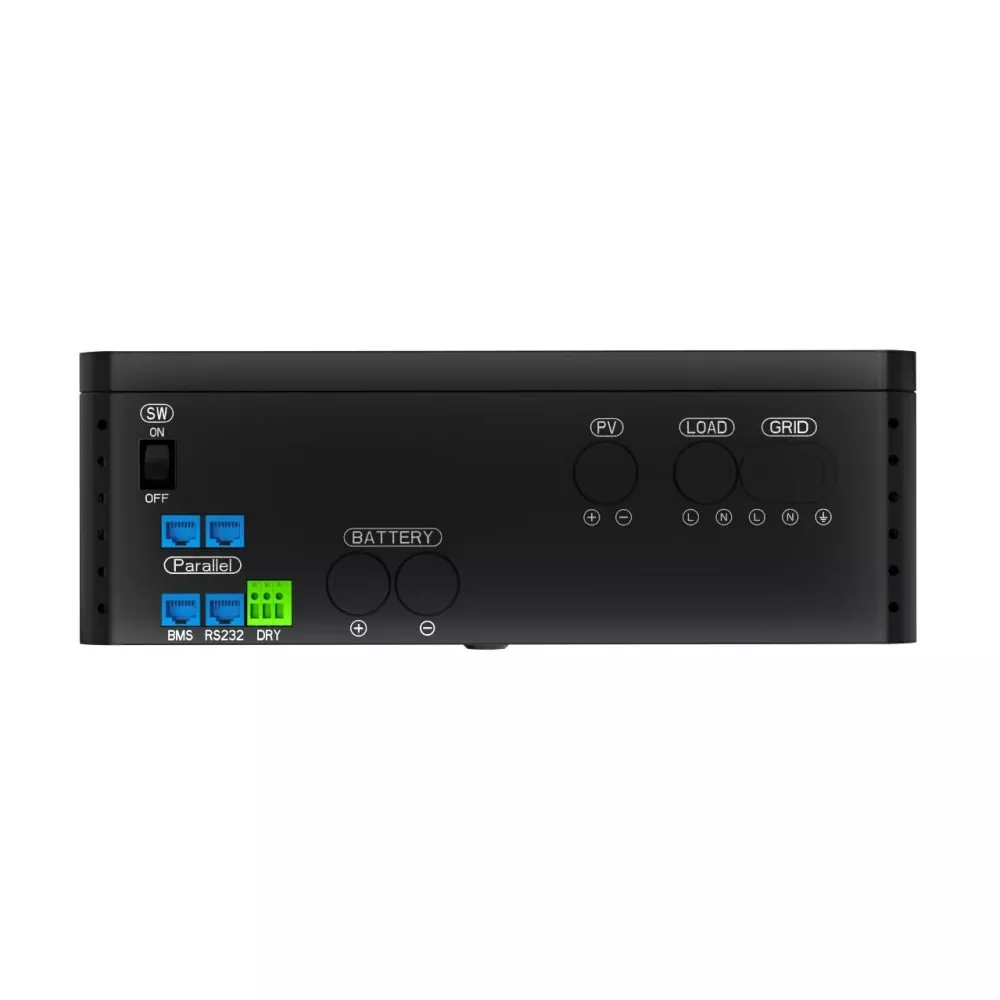

Giao diện RS485 tích hợp cho phép giao tiếp theo thời gian thực với BMS pin lithium 48V chính thống (tương thích với các giao thức như Pylontech), tự động quản lý các thông số sạc/xả để kéo dài tuổi thọ của pin.

6. Chuyển mạch UPS nhanh chóng

Chế độ UPS có thời gian chuyển mạch chỉ 10ms, đảm bảo nguồn điện không bị gián đoạn cho các tải quan trọng như máy tính, hệ thống giám sát và thiết bị y tế. Chế độ thiết bị gia dụng cung cấp thời gian chuyển đổi 20ms, đáp ứng phạm vi dao động điện áp lưới rộng hơn.

Thông số sản phẩm

Kịch bản áp dụng

1. Nguồn điện dự phòng/không nối lưới cho khu dân cư

Thích hợp cho nhà tự xây ở nông thôn, cabin trên núi và hệ thống lưu trữ năng lượng ban công trong các căn hộ đô thị. Năng lượng mặt trời cung cấp điện và sạc pin vào ban ngày, trong khi pin sẽ tự động hoạt động vào ban đêm hoặc khi mất điện.

2. Doanh nghiệp nhỏ và xưởng phim

Cung cấp 6kW nguồn điện cơ bản cho các siêu thị nhỏ, tiệm làm tóc, studio và các điểm nhận hàng của chuyển phát nhanh, hỗ trợ hoạt động ổn định của các thiết bị như máy tính, đèn chiếu sáng, tủ đông, máy in.

3. Phụ tải điện ba pha

Ba tổ máy có thể song song để tạo thành hệ thống ba pha 380V có khả năng điều khiển máy bơm giếng sâu ba pha, máy nén khí nhỏ, máy chế biến gỗ, v.v., đáp ứng nhu cầu điện cho tưới tiêu nông nghiệp và các nhà máy chế biến nhỏ.

4. Hoạt động ngoài trời và nguồn điện khẩn cấp

Khi kết hợp với bộ pin di động và tấm quang điện, Biến tần năng lượng mặt trời nối lưới song song 6kW 48V đóng vai trò là nguồn điện tạm thời cho các khu cắm trại và địa điểm ứng phó khẩn cấp; thiết kế nhẹ của nó tạo điều kiện cho việc vận chuyển dễ dàng và triển khai nhanh chóng.

Dịch vụ tùy biến

KTAC cung cấp dịch vụ OEM/ODM cho biến tần dòng GA, bao gồm:

1. In màu và in logo tùy chỉnh

2. Điều chỉnh giao thức BMS cho pin của bên thứ ba

3. Cài đặt trước thông số (ví dụ: điện áp sạc, tần số đầu ra)

4. Thiết kế bao bì và hướng dẫn sử dụng đa ngôn ngữ

Hãy liên hệ với nhóm kỹ thuật của chúng tôi để có giải pháp phù hợp.

Câu hỏi thường gặp

1. Sự khác biệt chính giữa GPEO-6KL1 và GPEO-12KL1 là gì?

6KL1 có công suất đầu ra là 6kW, nhẹ hơn (12,4kg so với 28,5kg) và nhỏ gọn hơn nên phù hợp cho việc lắp đặt cho một người và môi trường có không gian hạn chế.

12KL1 có công suất đầu ra là 12kW và hiệu suất cao hơn (99,9% so với 98,0%), mặc dù nó có chi phí và trọng lượng cao hơn.

Cả hai model đều hỗ trợ kết nối song song nhiều thiết bị và mạng ba pha.

2. Làm thế nào để ba thiết bị 6KL1 tạo thành hệ thống ba pha 380V?

Kết nối ba bộ biến tần bằng cáp giao tiếp đồng bộ hóa và định cấu hình chúng lần lượt là Master (L1), Slave 1 (L2) và Slave 2 (L3). Mỗi pha tạo ra công suất 6kW với điện áp đường dây 380V/400V, tạo ra tổng công suất là 18kW. Thiết lập này phù hợp để dẫn động các tải như động cơ ba pha và máy bơm nước.

3. Số lượng thiết bị tối đa có thể song song để vận hành một pha là bao nhiêu? Tổng công suất là gì?

Có thể kết nối song song tối đa 12 thiết bị, cung cấp tổng công suất 72kW. Hoạt động song song yêu cầu sử dụng cáp truyền thông chia sẻ dòng điện và đảm bảo rằng dung lượng bộ pin cho mỗi biến tần phù hợp.

4. Có thể trộn lẫn 6KL1 và 12KL1 trong cấu hình song song không?

Không. Khi kết nối song song hoặc nối mạng, các bộ biến tần phải cùng model và phiên bản phần mềm; nếu không, dòng điện tuần hoàn và mất cân bằng điện có thể xảy ra.

5. Dung lượng pin yêu cầu là bao nhiêu?

Nên sử dụng dung lượng pin ít nhất 5kWh (khoảng 100Ah @ 48V) để hỗ trợ hoạt động đầy tải 6kW trong 0,8 giờ. Đối với nguồn điện dự phòng hàng ngày, 10–20kWh là thực tế hơn. Biến tần có dòng sạc tối đa 120A và tương thích với pin LiFePO4 100–300Ah.

6. Nếu chỉ có một kênh MPPT, làm cách nào để kết nối các tấm PV hướng về các hướng khác nhau?

Hai chuỗi tấm PV hướng về các hướng khác nhau có thể được kết nối song song với cùng một MPPT (đảm bảo không vượt quá giới hạn điện áp và dòng điện) hoặc có thể sử dụng bộ tối ưu hóa bên ngoài. Đối với các hệ thống phức tạp hơn, nên sử dụng mô hình MPPT kép (chẳng hạn như 12KL1).
