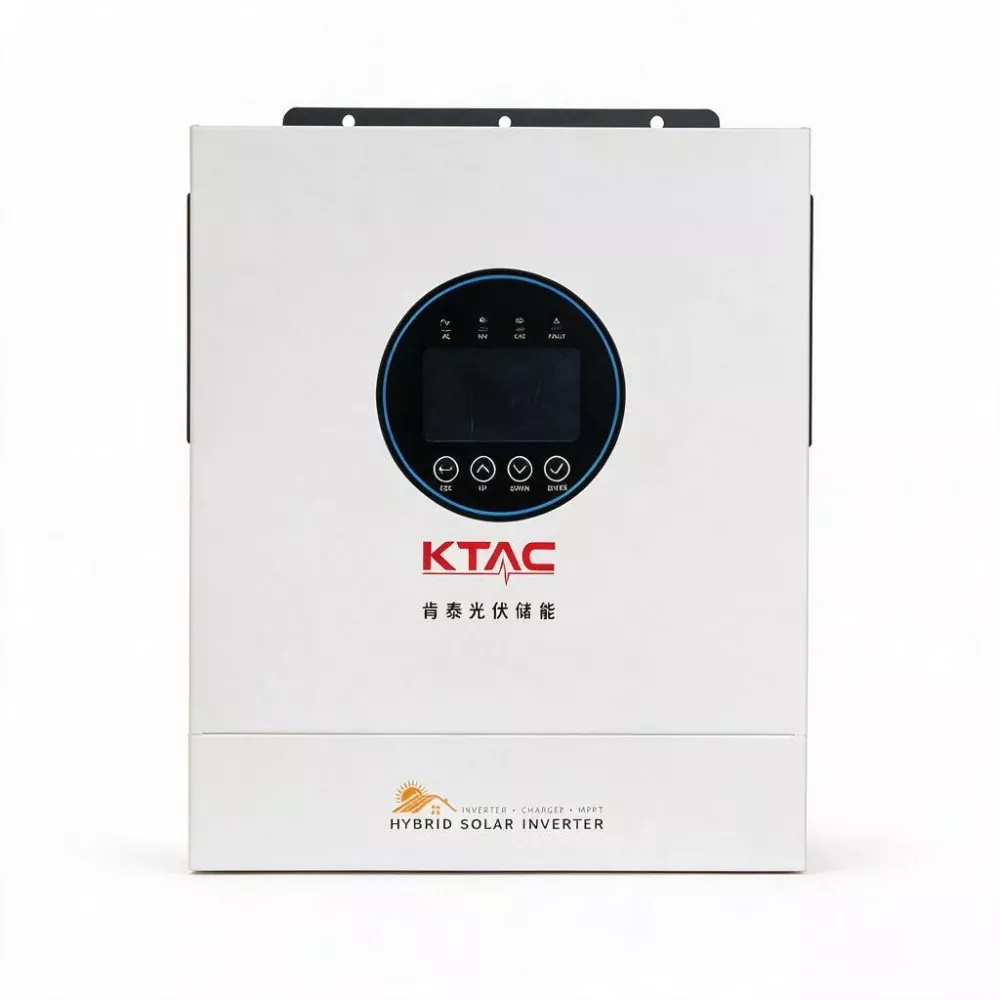

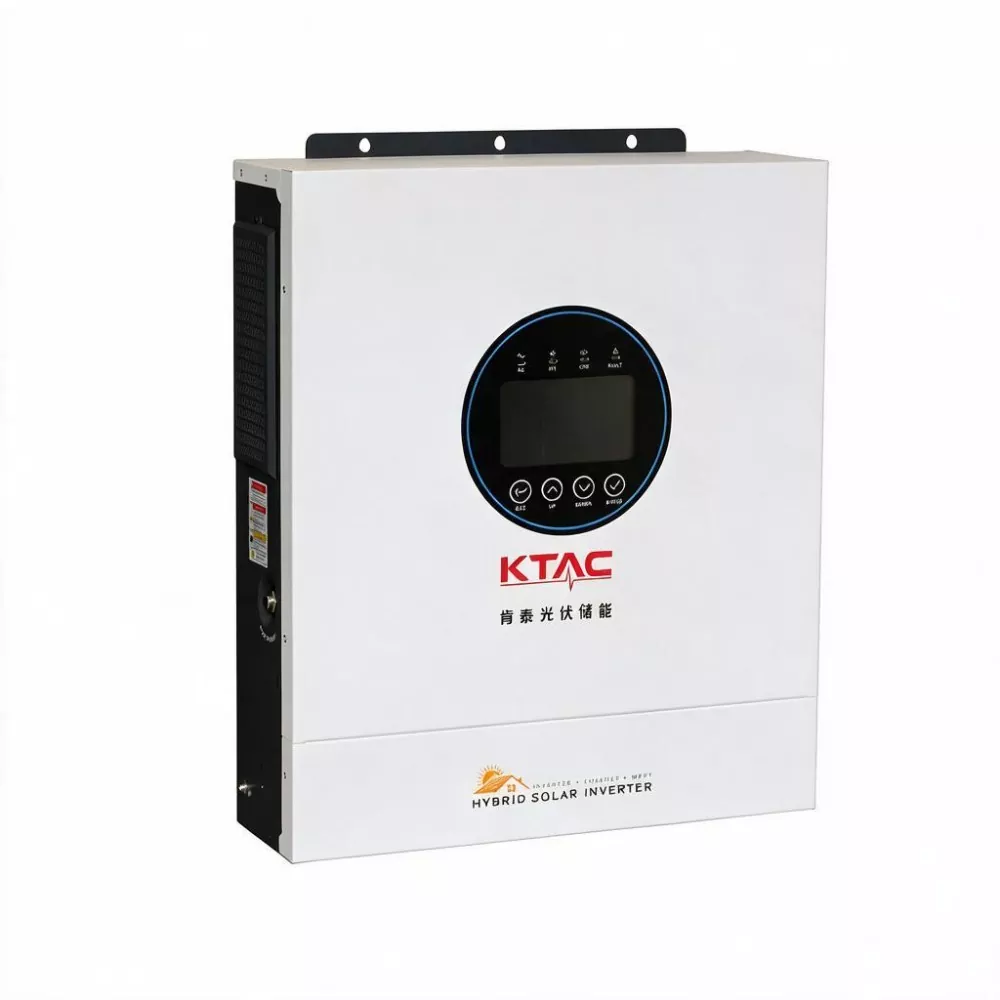

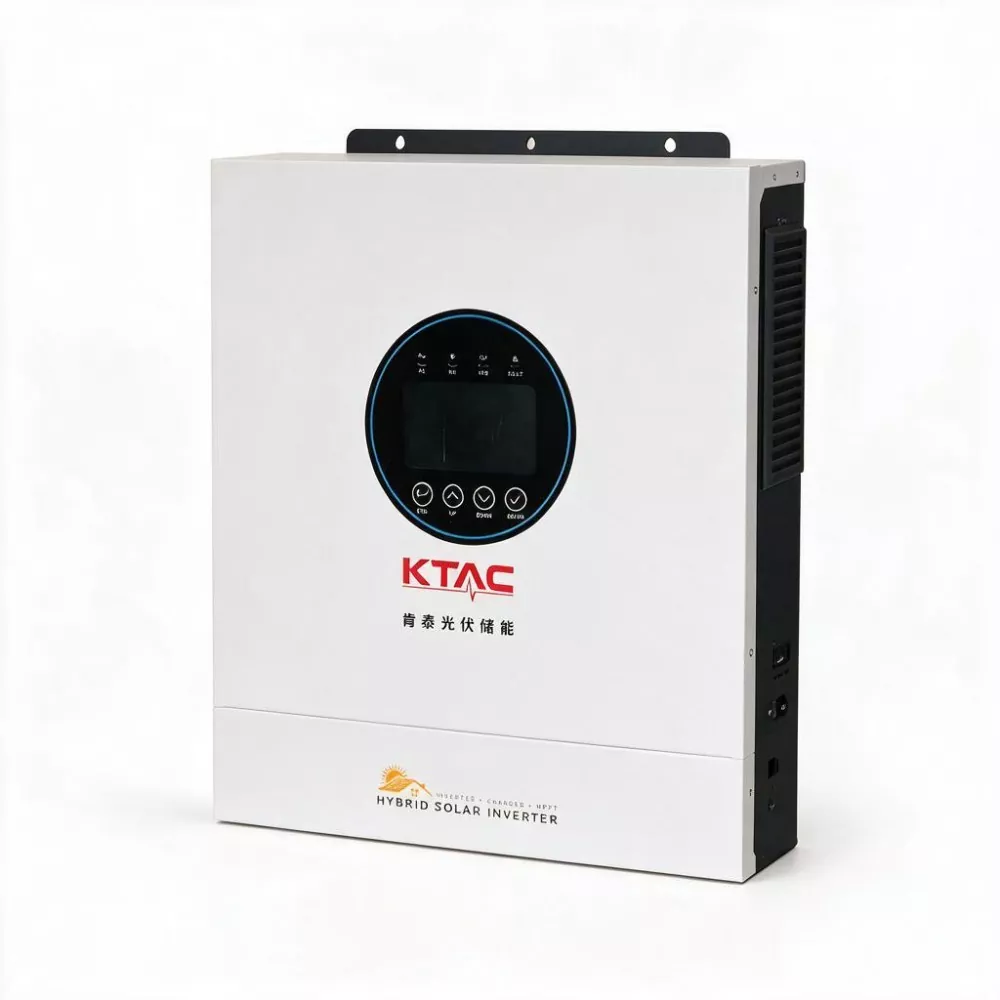

Biến tần năng lượng mặt trời nối lưới 5kW 24V

KTAC hiểu rằng đối với người dùng ở xa lưới điện hoặc ở khu vực có nguồn điện không ổn định thì mỗi xu đầu tư đều có giá trị. Biến tần năng lượng mặt trời không nối lưới 5KW 24V (GA-5024) là biến tần lai không nối lưới 5kW được thiết kế thực dụng nhằm tạo ra sự cân bằng chính xác giữa chi phí, kích thước và hiệu suất trong khi vẫn đảm bảo đầu ra sóng hình sin thuần túy ổn định. Không giống như các mẫu 12kW ưu tiên công suất tối đa, GA-5024 tập trung vào các tải trọng thương mại nhỏ và gia đình phổ biến nhất: nó dễ dàng cấp nguồn cho tủ lạnh, một số đèn, máy bơm nước, TV hoặc máy tính và một số dụng cụ điện.

Tại sao chọn GA-5024?

Đầu tiên, công suất định mức 5000W của nó đáp ứng nhu cầu điện cao nhất của hầu hết các hộ gia đình vừa và nhỏ không có lưới điện, trong khi công suất tăng vọt 10.000VA của nó đủ để khởi động các thiết bị như máy điều hòa không khí 1,5 HP hoặc máy bơm nước giếng sâu.

Quan trọng hơn là nó sử dụng hệ thống pin 24V; so với thiết lập 48V, bộ pin 24V có chi phí thấp hơn và việc kết hợp tế bào đơn giản hơn cho công suất từ ​​nhỏ đến trung bình, đồng thời nhiều loại pin axit chì cấp thấp hoặc đã qua sử dụng trên thị trường được thiết kế cho hệ thống 24V. GA-5024 được thiết kế phù hợp với nhu cầu cụ thể của những người dùng này, cung cấp dòng sạc lên tới 160A. Dù được cung cấp năng lượng bằng năng lượng mặt trời, điện lưới hay máy phát điện, nó đều nhanh chóng bổ sung năng lượng cho pin.

Biến tần năng lượng mặt trời nối lưới 5KW 24V này có bộ điều khiển MPPT điện áp rộng tích hợp (dải 60–450V, điện áp mạch hở tối đa 500V) và hỗ trợ công suất đầu vào tối đa 9000W. Nó giao tiếp với pin lithium BMS qua CAN hoặc RS485 để theo dõi điện áp, nhiệt độ và SOC của pin trong thời gian thực, điều chỉnh linh hoạt các thông số sạc để kéo dài đáng kể tuổi thọ của pin. Nó cũng bao gồm chức năng kích hoạt pin lithium tích hợp để đánh thức các bộ pin đã chuyển sang chế độ ngủ do xả quá mức.

Với mô-đun WiFi tùy chọn, bạn có thể theo dõi quá trình tạo PV, công suất tải và dung lượng pin còn lại thông qua ứng dụng di động cũng như nhận thông báo lỗi. Tấm che bụi có thể tháo rời giúp dễ dàng làm sạch các ống dẫn khí làm mát, giúp thiết bị phù hợp với môi trường bụi bặm như trang trại và nhà xưởng.

Thông số sản phẩm

Các tính năng chính

1. Dòng sạc lớn 160A

Cho dù lấy nguồn từ PV, nguồn điện lưới hay máy phát điện, dòng sạc tối đa đều đạt 160A (với tổng dòng sạc là 160A). Điều này cho phép sạc pin nhanh chóng, giảm thời gian chạy máy phát điện và tối đa hóa việc sử dụng số giờ ban ngày hạn chế.

2. Khả năng tăng đột biến cao

Được đánh giá ở mức 5000W với công suất tăng đột biến 10.000VA (trong 20ms). Biến tần năng lượng mặt trời nối lưới 5KW 24V khởi động các tải cảm ứng một cách đáng tin cậy—chẳng hạn như máy điều hòa không khí 1,5 HP, máy bơm nước giếng sâu và máy nén khí—ngăn chặn việc tắt quá tải biến tần do dòng điện khởi động cao gây ra.

3. Bộ sạc năng lượng mặt trời MPPT điện áp rộng

Có dải điện áp hoạt động MPPT là 60–450VDC, điện áp mạch hở tối đa 500VDC và công suất đầu vào PV tối đa là 9000W. Nó tương thích với các chuỗi bảng PV điện áp cao chính thống, nâng cao hiệu quả phát điện trong điều kiện sáng sớm, chiều muộn và ánh sáng yếu.

4. Đầu ra AC kép

Cung cấp hai đầu ra AC độc lập: một cho các tải quan trọng (cung cấp điện liên tục) và một cho các tải không tới hạn (có thể cắt). Ngưỡng giảm tải có thể được cấu hình cho chế độ ắc quy, tối đa hóa thời gian dự phòng cho các thiết bị thiết yếu.

5. Khả năng tương thích pin toàn diện & Giao tiếp BMS

Hỗ trợ pin lithium 24V (danh nghĩa 25,6V) hoặc pin axit chì. Có điện áp sạc nổi 27V và bảo vệ quá tải ở 30,5V. Giao tiếp với pin lithium BMS qua CAN/RS485 để theo dõi trạng thái pin trong thời gian thực và tối ưu hóa quá trình sạc.

6. Giám sát thông minh & Kích hoạt pin lithium

Bao gồm giao diện tích hợp cho mô-đun WiFi (hỗ trợ giám sát từ xa thông qua ứng dụng di động với mô-đun tùy chọn). Ngoài ra còn có chức năng kích hoạt pin lithium, có khả năng đánh thức các bộ pin đã chuyển sang chế độ ngủ do xả quá mức mà không cần thêm thiết bị.

7. Nhỏ gọn và nhẹ

Chỉ nặng 8,4kg với kích thước 410×336×110mm; có thể được gắn trên tường bởi một người. Tấm che bụi có thể tháo rời giúp dễ dàng vệ sinh và kéo dài tuổi thọ của thiết bị trong môi trường khắc nghiệt.

Ứng dụng sản phẩm

1. Hệ thống PV không nối lưới dân dụng: Cung cấp điện hàng ngày cho các hộ gia đình vừa và nhỏ (2–4 người), cung cấp năng lượng cho các thiết bị cần thiết như đèn, tủ lạnh, TV, máy tính và quạt. Kết hợp với pin axit chì hoặc lithium 24V để mang lại hiệu quả chi phí tuyệt vời.

2. Trang trại/cơ sở chăn nuôi ở vùng sâu vùng xa: Cung cấp năng lượng cho các thiết bị như máy bơm nước, máy nghiền thức ăn và quạt thông gió. Sạc dòng điện cao 160A giúp tối đa hóa năng lượng mặt trời giữa trưa để nhanh chóng bổ sung pin, giảm sự phụ thuộc vào máy phát điện.

3. Phòng khám Nông thôn hoặc Trạm Cơ sở Truyền thông: Đóng vai trò là nguồn điện chính hoặc dự phòng. Đầu ra AC kép đảm bảo nguồn điện ưu tiên cho thiết bị y tế hoặc thiết bị liên lạc, với tính năng tự động chuyển đổi khi mất điện lưới.

4. Cửa hàng nhỏ/Quầy hàng ven đường: Cung cấp nguồn điện ổn định cho tủ đông, đèn chiếu sáng, máy tính tiền và trạm sạc di động. Hỗ trợ bổ sung lưới điện hoặc máy phát điện và mang lại chi phí vận hành thấp.

5. Nguồn điện di động hoặc tạm thời: Thiết kế nhẹ cho phép lắp đặt dễ dàng trên RV, thùng chứa công trường hoặc phương tiện ứng phó khẩn cấp; sẵn sàng cắm và chạy khi kết hợp với các tấm pin mặt trời di động.

Dịch vụ tùy biến

KTAC cung cấp dịch vụ OEM/ODM cho biến tần dòng GA, bao gồm:

1. In màu và in logo tùy chỉnh

2. Điều chỉnh giao thức BMS cho pin của bên thứ ba

3. Cài đặt trước thông số (ví dụ: điện áp sạc, tần số đầu ra)

4. Thiết kế bao bì và hướng dẫn sử dụng đa ngôn ngữ

Hãy liên hệ với nhóm kỹ thuật của chúng tôi để có giải pháp phù hợp.

Câu hỏi thường gặp

1. Có thể sử dụng song song Biến tần năng lượng mặt trời nối lưới 5KW 24V không?

Không. Model này được thiết kế để hoạt động độc lập và không hỗ trợ kết nối song song của nhiều thiết bị. Nếu cần công suất cao hơn, chúng tôi khuyên dùng model GA-12048 (12kW) hoặc liên hệ với KTAC để có giải pháp khác.

2. Kích thước cáp cần thiết cho dòng sạc 160A là bao nhiêu?

Chúng tôi khuyên bạn nên sử dụng cáp đồng có tiết diện từ 25mm2 trở lên ở phía pin, kết hợp với cầu dao DC 200A. Vui lòng tham khảo thông số kỹ thuật nối dây trong hướng dẫn sử dụng sản phẩm để biết chi tiết.

3. Nó có thể sạc đồng thời bằng cả nguồn điện PV và nguồn điện lưới không?

Đúng. GA-5024 hỗ trợ sạc lai (lưới PV +), với tổng dòng sạc tối đa là 160A (tổng dòng sạc không vượt quá 160A, được quản lý bởi logic bên trong). Người dùng có thể đặt mức độ ưu tiên sạc: Ưu tiên năng lượng mặt trời, Ưu tiên lưới điện hoặc Sạc kết hợp.

4. Tôi có thể trực tiếp sử dụng bộ pin 24V LiFePO₄ (cấu hình 8-series) không?

Đúng. Gói LiFePO₄ 8 dòng có điện áp danh định là 25,6V và điện áp sạc đầy khoảng 29,2V. Đặt loại pin thành "Lithium" và kết nối BMS qua CAN/RS485; biến tần sẽ tự động điều chỉnh các thông số sạc. Nếu không sử dụng giao tiếp, bạn có thể đặt điện áp phao theo cách thủ công ở khoảng 28,8V (vui lòng tham khảo thông số kỹ thuật của pin).

5. Tại sao tổng dòng sạc tối đa chỉ là 160A, mặc dù giới hạn riêng cho PV và AC đều là 160A?

Điều này là do những hạn chế vật lý của mạch sạc bên trong biến tần. Khi cả hai đầu vào PV và AC đều hoạt động, chúng sẽ chia sẻ công suất 160A (ví dụ: 100A từ PV + 60A từ AC). Điều này bảo vệ các thành phần bên trong đồng thời đáp ứng nhu cầu của đại đa số các hệ thống vừa và nhỏ.

6. GA-5024 có thể sử dụng được với pin 48V không?

Không. GA-5024 được thiết kế cho hệ thống pin 24V (điện áp danh định là 25,6V đối với lithium; điện áp nổi 27V đối với axit chì); Mạch biến tần bên trong, các thông số sạc và giao thức truyền thông BMS của nó đều được tối ưu hóa cho hệ thống 24V. Việc kết nối trực tiếp pin 48V sẽ kích hoạt bảo vệ quá điện áp hoặc thậm chí làm hỏng thiết bị. Nếu bạn yêu cầu hệ thống 48V, vui lòng chọn model GA-6548 (6,5kW) hoặc GA-12048 (12kW); cả hai đều tương thích với pin 48V (điện áp danh định là 51,2V).

7. Việc khởi động máy phát điện tự động có thể được thực hiện như thế nào?

Biến tần năng lượng mặt trời nối lưới 5KW 24V cung cấp tín hiệu tiếp xúc khô (yêu cầu mô-đun bên ngoài tùy chọn) để tự động khởi động máy phát điện dựa trên điện áp pin hoặc trạng thái tải. Vui lòng tham khảo hướng dẫn chi tiết hoặc liên hệ với bộ phận hỗ trợ kỹ thuật để biết hướng dẫn cấu hình và nối dây cụ thể.

8. Thiết bị hoạt động như thế nào trong môi trường nhiệt độ thấp?

Nó hoạt động ở nhiệt độ thấp tới -15°C. Tuy nhiên, xin lưu ý rằng việc sạc pin lithium ở nhiệt độ dưới 0°C có thể bị hạn chế. Chúng tôi khuyên bạn nên đặt pin trong vỏ cách điện hoặc chọn pin có chức năng sưởi ấm tích hợp. Bản thân biến tần có thể tiếp tục phát ra công suất, mặc dù hiệu suất có thể giảm nhẹ.
