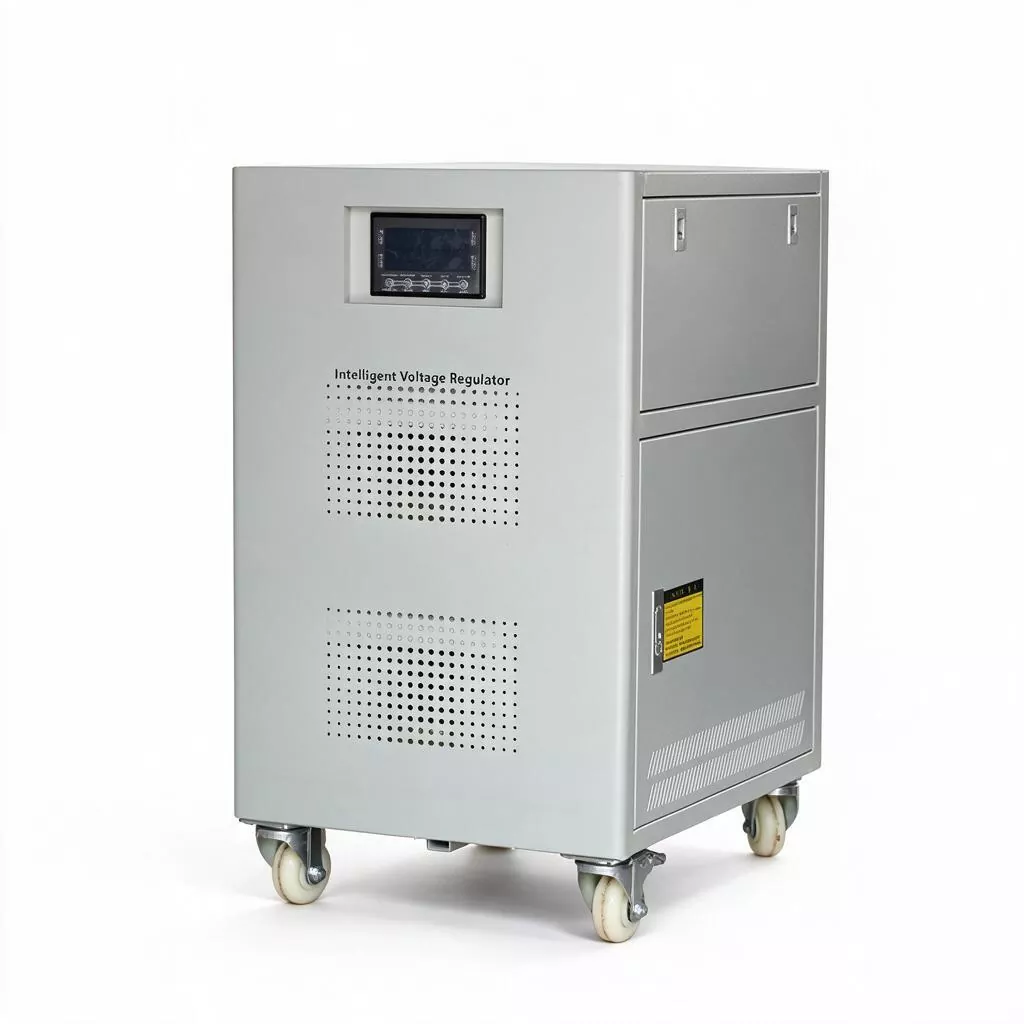

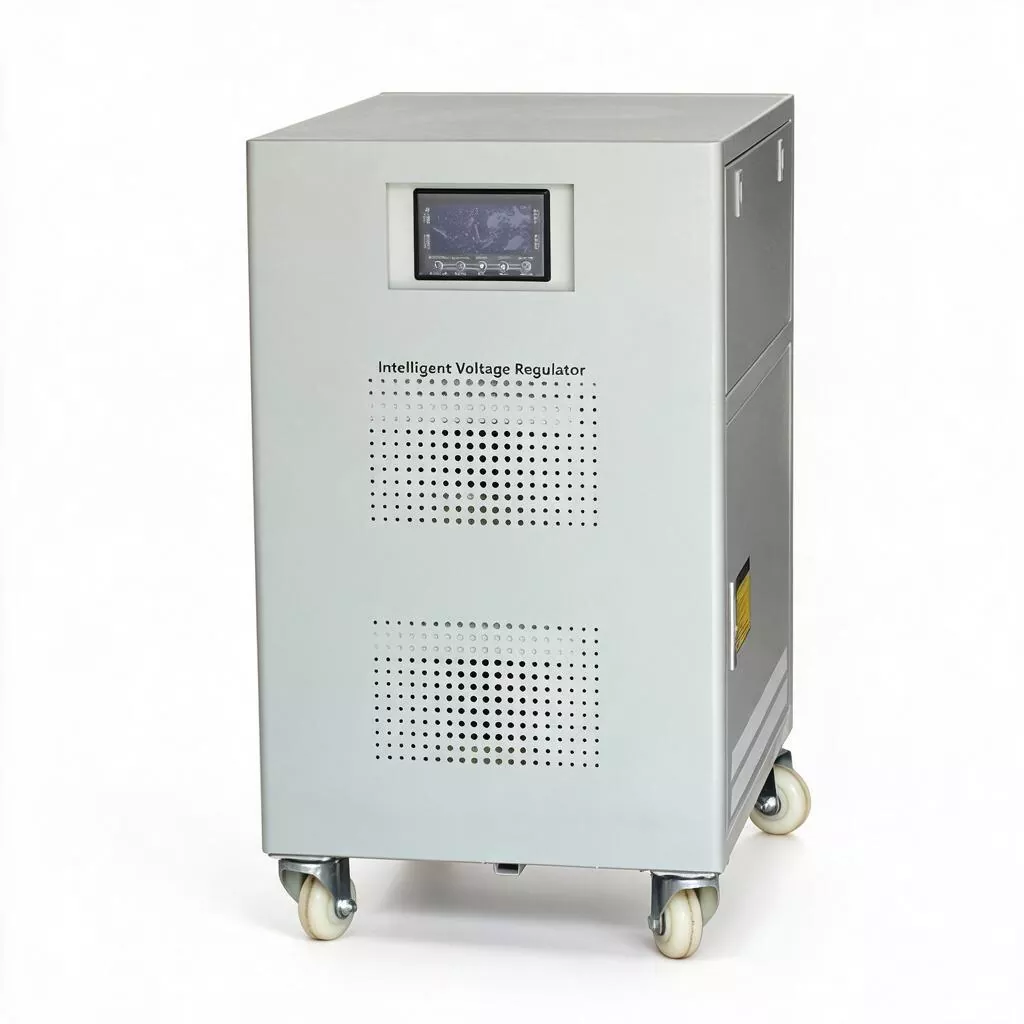

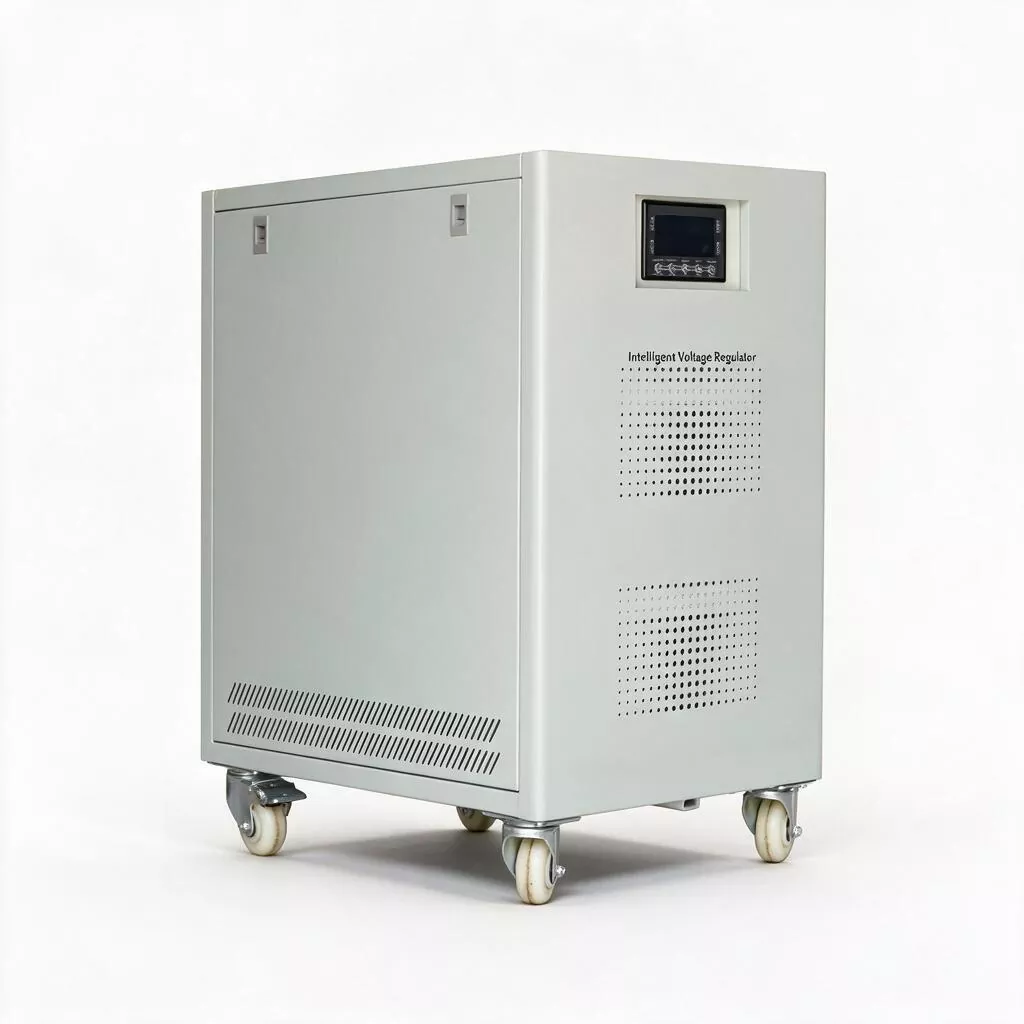

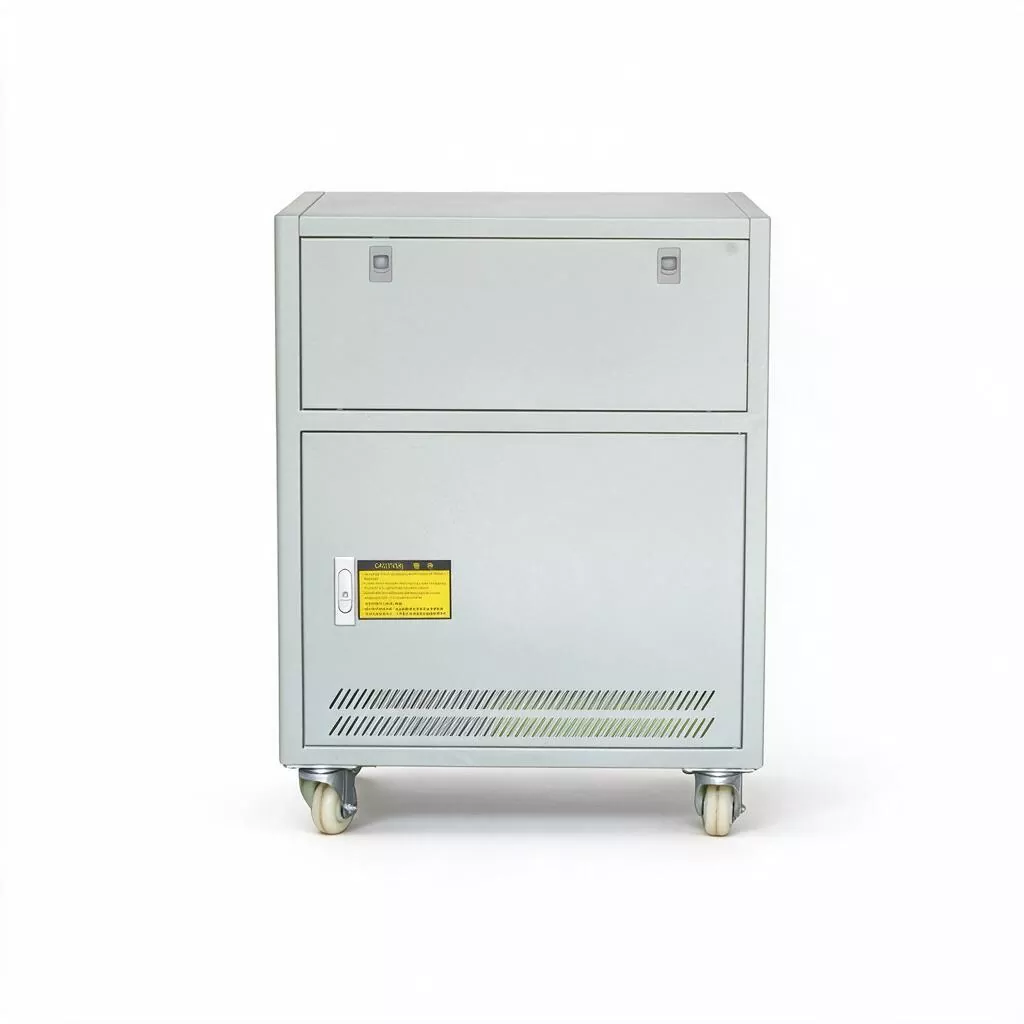

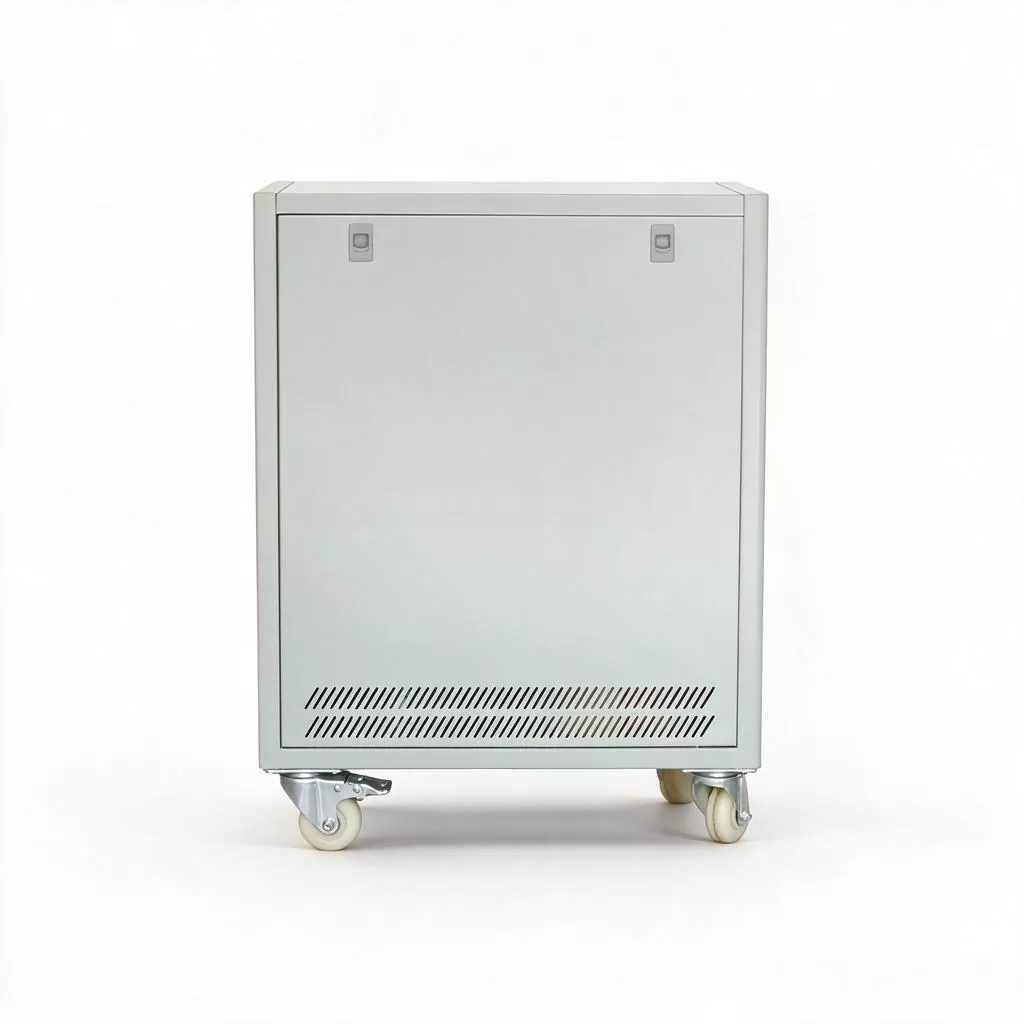

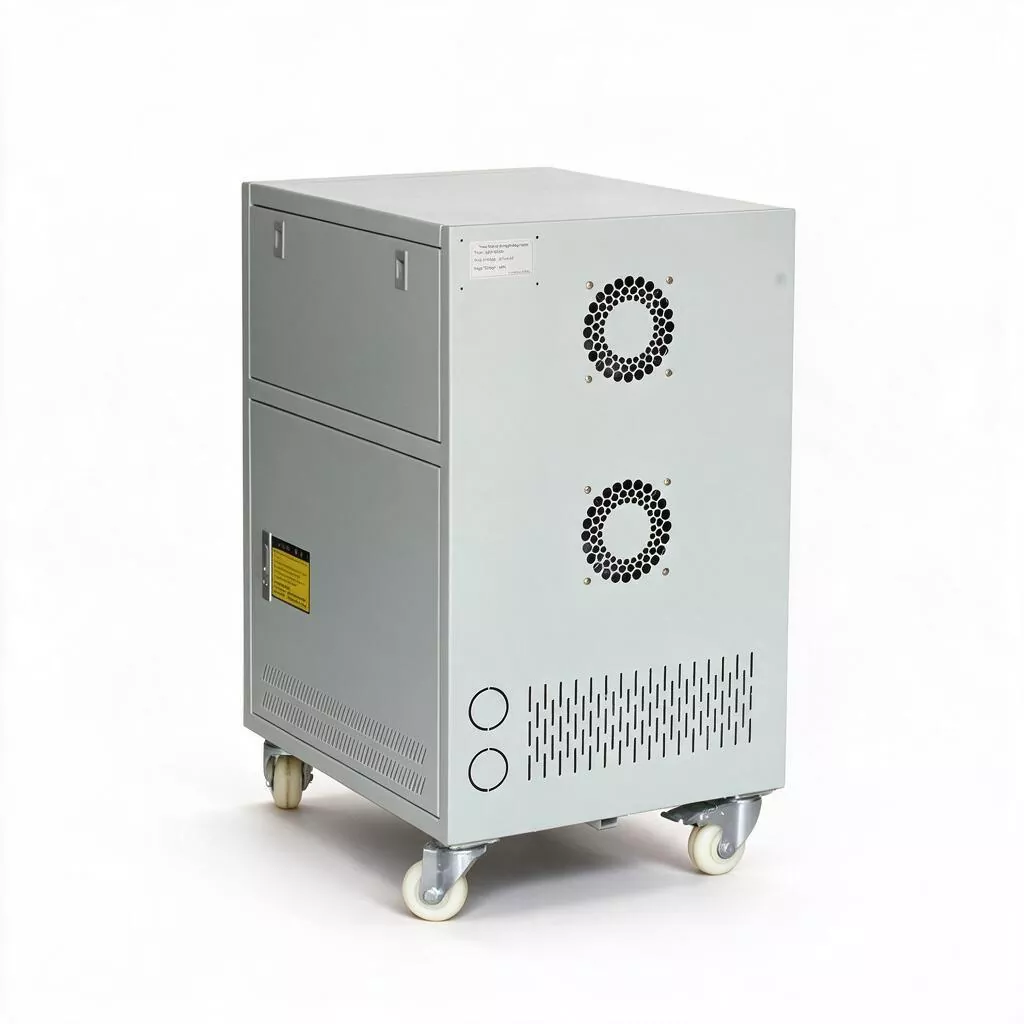

Động cơ servo 3 pha 50kVA AVR

Các nhà máy hiện đại và các cơ sở thương mại lớn chứa đầy một số lượng lớn tải phi tuyến: bộ biến tần, bộ truyền động servo, UPS, bộ nguồn chuyển mạch, bộ điều khiển đèn LED, v.v. Chúng tạo ra một lượng lớn dòng điện hài (chủ yếu là sóng hài bậc 5, 7 và 11) trong quá trình hoạt động.

Những sóng hài này không chỉ làm trầm trọng thêm tình trạng sinh nhiệt và tổn thất của chính bộ ổn áp mà nghiêm trọng hơn là chúng sẽ truyền trở lại lưới điện, khiến nhiệt độ cuộn dây máy biến áp tăng thêm, đường dây trung tính bị quá tải, sự cố quá dòng của dàn tụ bù công suất phản kháng và thậm chí khiến công tắc chính của đường dây vào bị ngắt nhầm.

Hơn nữa, sự mất cân bằng của phụ tải ba pha sẽ dẫn đến hiện tượng trôi điểm trung tính, gây ra sự lệch điện áp ba pha ở phía hạ áp của phòng phân phối điện ở mức độ khác nhau, ảnh hưởng đến chất lượng điện năng của tất cả người dùng trên toàn bộ bus.

Động cơ servo 3 pha 50KVA AVR không phải là thiết bị điều chỉnh điện áp điện từ đơn giản:

1. Cách ly điện hai chiều: Thông qua việc bù khớp nối điện từ của máy biến áp, SBW-50KVA tạo thành một lớp cách ly điện tự nhiên giữa đầu vào và đầu ra, làm suy yếu hiệu quả xung sét và xung điện áp từ phía lưới điện xâm chiếm thiết bị hạ lưu nhạy cảm và ngăn chặn dòng điện hài ngược từ phía tải sang phía lưới điện.

2. Quy định tách độc lập ba pha: Mỗi pha có mạch lấy mẫu, điều khiển và truyền động servo độc lập. Ngay cả khi tải ở phía sau bị mất cân bằng nghiêm trọng (ví dụ: pha A được kết nối với một số lượng lớn thiết bị văn phòng và chiếu sáng một pha, trong khi pha B và C được kết nối với nguồn điện ba pha), bộ ổn áp có thể ổn định điện áp đầu ra ba pha trong phạm vi chính xác, từ đó loại bỏ vấn đề điện áp bus không đối xứng do trôi điểm trung tính và giảm tổn thất ở phía điện áp thấp của máy biến áp.

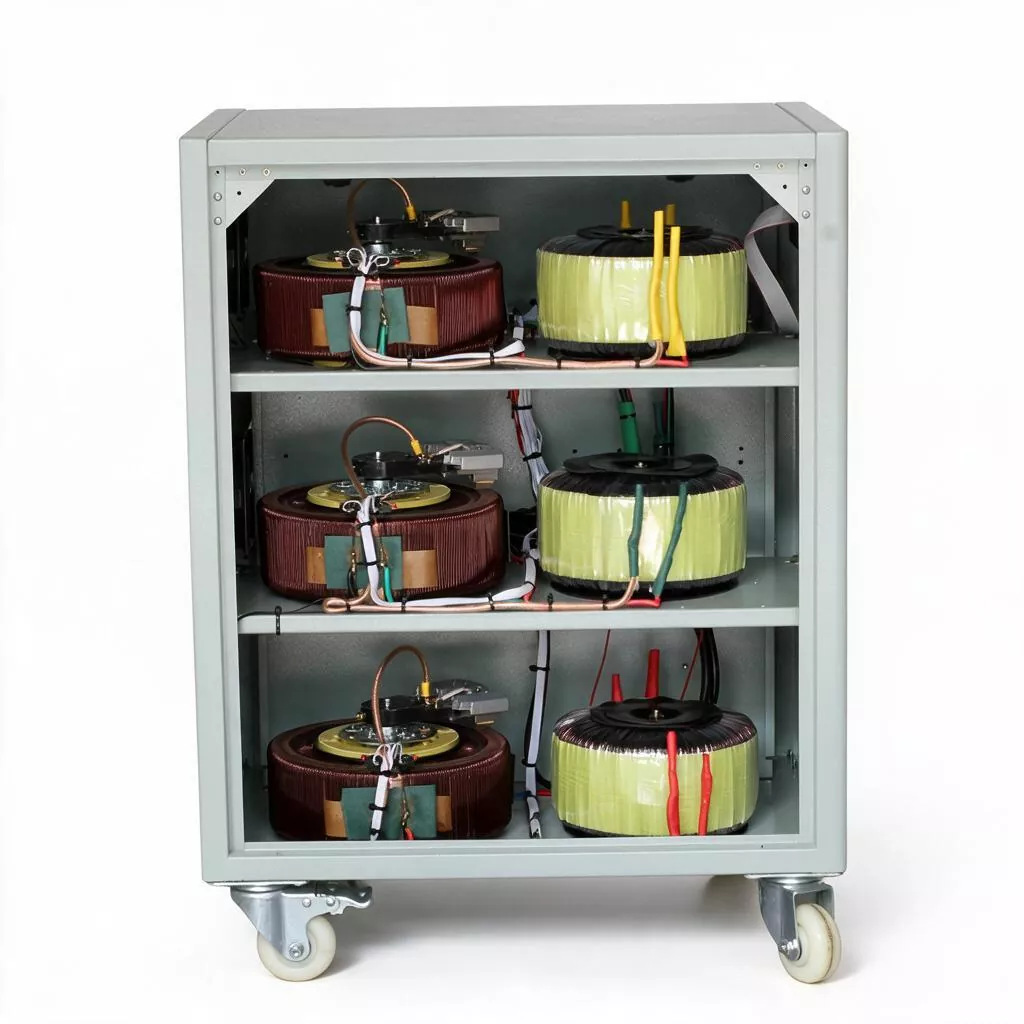

3. Hiệu suất chống sốc và dung sai cao: Khác với sơ đồ điện tử dựa vào IGBT/SCR để điều chỉnh cắt, sản phẩm này áp dụng điều chỉnh servo cảm ứng điện từ, không tạo ra sóng hài tần số chuyển mạch và tốc độ biến dạng dạng sóng đầu ra nhỏ hơn 0,1%. Đồng thời, các bộ phận máy biến áp và chổi than của nó có khả năng chịu nhiệt ngắn hạn cực cao, có thể bình tĩnh đối phó với tác động đột biến gấp vài lần dòng điện định mức trong quá trình khởi động máy nén, quạt và máy ép lớn, đồng thời sẽ không dễ dàng kích hoạt tính năng bảo vệ quá dòng như thiết bị điện tử.

4. Giám sát và kết nối ở cấp hệ thống: Sản phẩm được dành riêng cho giao diện truyền thông RS485 và tín hiệu cảnh báo tiếp xúc khô, có thể được tích hợp liền mạch vào hệ thống quản lý năng lượng của nhà máy (EMS) hoặc hệ thống giám sát nguồn (SCADA), cho phép giám sát từ xa theo thời gian thực các thông số chính như điện áp đầu vào/đầu ra, dòng tải và nhiệt độ bên trong, đồng thời hỗ trợ kết nối với bộ ngắt mạch phía trước, tủ chuyển mạch cấp nguồn kép ATS và xây dựng một hệ thống đảm bảo cấp điện thông minh hoàn chỉnh.

Thông số sản phẩm

Các tính năng chính

1. Thanh lọc năng lượng điện hai chiều

Bằng cách tận dụng đặc tính cách ly điện từ của máy biến áp bù, nó ngăn chặn hiệu quả sự truyền ngược sóng hài (đặc biệt là sóng hài bậc 5, 7 và 11) từ phía tải tới lưới điện, giảm rủi ro hỏng hóc của máy biến áp và thiết bị bù công suất phản kháng; đồng thời, nó triệt tiêu hiện tượng nhấp nháy điện áp và tác động đột biến lên phía lưới điện, cung cấp nguồn điện thuần túy cho các phụ tải chính xác.

2. Quy định chính xác cao độc lập ba pha

Sử dụng công nghệ lấy mẫu và điều khiển độc lập theo từng pha, mỗi điện áp pha được phát hiện và bù riêng biệt. Ngay cả khi dòng điện tải ba pha bị mất cân bằng nghiêm trọng (mức độ mất cân bằng > 30%), điện áp ba pha đầu ra vẫn có thể duy trì trong phạm vi ±3% trong điều kiện bình thường, loại bỏ cơ bản các mối nguy hiểm về an toàn và tổn thất bổ sung do lệch điểm trung tính.

3. Khả năng quá tải ngắn hạn mạnh mẽ

Dựa trên nguyên lý làm việc cảm ứng điện từ, nó có giới hạn quá tải tự nhiên và có thể chịu được tác động ngắn hạn (≤ 5 giây) trên 8 lần so với cú sốc khởi động hiện tại định mức, đặc biệt thích hợp cho các tải tác động khởi động-dừng thường xuyên như bộ biến tần công suất lớn, lò tần số trung bình và thiết bị nâng lớn.

4. Đầu ra hài hòa bằng không

Dạng sóng đầu ra là sóng hình sin tiêu chuẩn, có tỷ lệ biến dạng dạng sóng <0,1% và không tạo ra bất kỳ sóng hài bổ sung nào. So với các bộ ổn áp điện tử truyền thống, nó không gây nhiễu tần số cao vào lưới điện và đặc biệt thích hợp cho các địa điểm y tế, kiểm tra độ chính xác và liên lạc có yêu cầu nghiêm ngặt về môi trường điện từ.

5. Bảo vệ bỏ qua kép dự phòng

Được tích hợp với chức năng bỏ qua kép thủ công/tự động. Khi có lỗi bên trong bộ ổn áp hoặc trong quá trình bảo trì định kỳ, nó có thể chuyển liền mạch sang chế độ cấp nguồn trực tiếp thông qua công tắc bypass để đảm bảo tải không bao giờ bị mất điện. Sau khi hoàn tất bảo trì, AVR Động cơ servo 3 pha 50KVA có thể được chuyển về chế độ ổn định điện áp mà toàn bộ quá trình không cần phải tắt máy.

6. Tản nhiệt công suất lớn và thiết kế tuổi thọ cực cao

Để tạo nhiệt ở mức 50KVA, các bộ tản nhiệt cỡ lớn và quạt điều chỉnh tốc độ được kiểm soát nhiệt độ thông minh được sử dụng để đảm bảo mức tăng nhiệt độ khi đầy tải là <60oC. Lựa chọn vật liệu cách nhiệt cao cấp A và chổi than chịu mài mòn nhập khẩu, tuổi thọ thiết kế tổng thể vượt quá 15 năm và chi phí toàn diện trong toàn bộ vòng đời thấp hơn nhiều so với các bộ ổn áp điện tử tương tự.

7. Tích hợp sâu sắc về truyền thông

Cấu hình tiêu chuẩn bao gồm giao diện truyền thông RS485 (giao thức Modbus-RTU) và các mô-đun truyền thông Profibus-DP hoặc Ethernet tùy chọn. Nó có thể được sử dụng để đọc trạng thái điện áp, dòng điện, nhiệt độ và cảnh báo ba pha trong phòng điều khiển theo thời gian thực, cho phép vận hành không người lái và bảo trì dự đoán.

Ứng dụng sản phẩm

1. Sản xuất chính xác và thiết bị cao cấp: Cung cấp nguồn điện nguyên chất không điều hòa và có độ ổn định cao cho dây chuyền thử nghiệm và đóng gói chất bán dẫn, máy hàn SMT và nhóm thiết bị CNC của các trung tâm gia công khuôn mẫu chính xác, từ đó cải thiện hiệu suất.

2. Nguồn điện cho các cơ sở y tế lớn: Được sử dụng để ổn định điện áp mặt trước và cách ly hài hòa của các thiết bị hình ảnh y tế lớn như máy CT, hệ thống MRI (cộng hưởng từ) và máy gia tốc tuyến tính trong khoa X quang và y học hạt nhân của bệnh viện cấp ba, đảm bảo chất lượng hình ảnh và an toàn thiết bị.

3. Trung tâm dữ liệu và nút điện toán biên: Cung cấp khả năng ổn định điện áp và điều khiển hài hòa cho bộ nguồn chuyển mạch và hệ thống điều hòa không khí chính xác của các phòng dữ liệu cỡ vừa và nhỏ cũng như phòng dữ liệu hội tụ lõi 5G, giảm tổn thất sóng hài đầu vào của UPS và kéo dài tuổi thọ pin.

4. Dây chuyền sản xuất ô tô và phụ tùng ô tô: Cung cấp tủ điều khiển và hệ thống truyền động servo cho trạm robot hàn, robot sơn và dây chuyền dập lớn để đảm bảo độ chính xác liên kết đa trục và tránh bắn hàn hoặc lỗi sơn do dao động điện áp.

5. Khu phức hợp thương mại lớn: Được lắp đặt trong các trung tâm mua sắm, khách sạn 5 sao và phòng triển lãm lớn, các phòng phân phối điện chính cung cấp khả năng tối ưu hóa chất lượng điện tập trung cho nguồn điện và hệ thống chiếu sáng, thang cuốn và điều hòa không khí trung tâm của toàn bộ tầng hoặc toàn bộ tòa nhà.

6. Công nghiệp hóa chất và dược phẩm: Cung cấp khả năng bảo vệ ổn định điện áp cho động cơ khuấy bình phản ứng, máy ly tâm và nhóm máy nén khí, đồng thời ngăn chặn sóng hài do bộ biến tần động cơ tạo ra khỏi ảnh hưởng đến hệ thống điều khiển DCS và các thiết bị tại chỗ.

Hỗ trợ tùy chỉnh

KTAC cung cấp các dịch vụ OEM/ODM 3 pha 50KVA Động cơ servo AVR, bao gồm màu sắc bề ngoài, phương pháp đóng gói, dải điện áp đầu vào/đầu ra và các mô-đun chức năng đặc biệt (chẳng hạn như thiết bị lọc EMI, thiết bị chống sét, giao diện giám sát RS232/RS485), v.v. Vui lòng liên hệ với chúng tôi để có các giải pháp tùy chỉnh.

Câu hỏi thường gặp

1. Bộ ổn áp 50KVA có thực sự đạt được hiệu quả “cách ly sóng hài” không?

Đúng. SBW-50KVA hoạt động dựa trên nguyên lý của một máy biến áp bù, có sự cách ly điện từ giữa đầu vào và đầu ra. Nó có tác dụng làm suy giảm tự nhiên đối với các sóng hài tần số cao (đặc biệt là các sóng hài trên bậc 5) (thường có khả năng suy giảm từ 30% đến 50%). Đồng thời, nó không tạo ra sóng hài tần số chuyển mạch (không giống như các thiết bị điện tử loại xung), điều này có thể làm giảm đáng kể tình trạng ô nhiễm ngược của sóng hài từ phía tải đến lưới điện. Nếu cần kiểm soát sóng hài kỹ lưỡng hơn, chúng ta có thể thêm trước bộ lọc chủ động (APF) hoặc nhánh bộ lọc thụ động.

2. Yêu cầu đối với cầu dao phía trước khi thiết bị này được kết nối với hệ thống phân phối điện là gì?

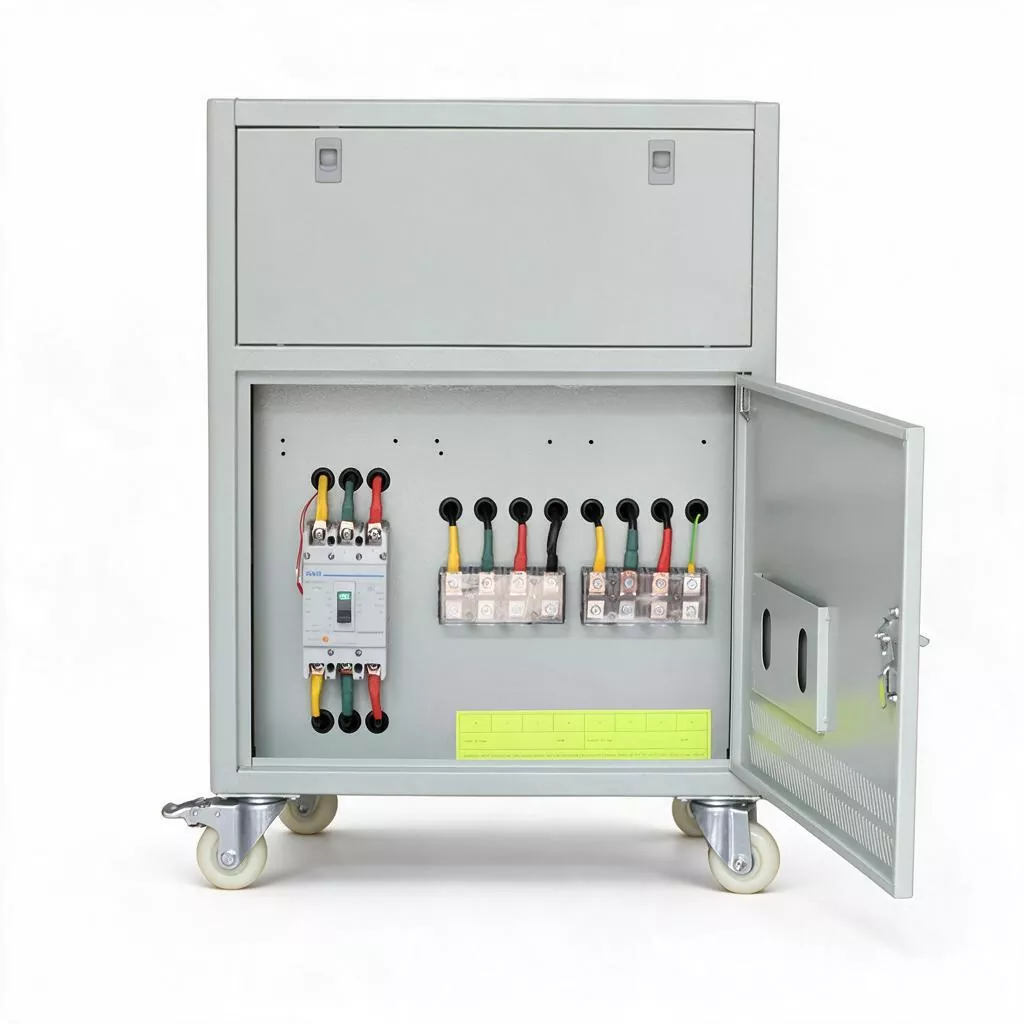

Dòng điện định mức của model 50KVA là khoảng 76A (ba pha 380V). Xem xét mức tăng đột biến của tải loại động cơ và giới hạn công suất nhất định, nên cấu hình bộ ngắt mạch vỏ nhựa (MCCB) có định mức từ 100A đến 125A ở mặt trước và chọn đường cong ngắt loại C/D. Cáp đầu vào được khuyến nghị sử dụng thông số kỹ thuật YJV 3 × 25 mm 2 + 2 × 16 mm 2 trở lên và các yêu cầu cụ thể cần được tính toán dựa trên độ dài đường dây thực tế để giảm điện áp.

3. Liệu điều chỉnh độc lập ba pha có thể giải quyết được vấn đề tổng dòng trung tính quá mức do tải không cân bằng gây ra không?

Nó có thể giải quyết vấn đề mất cân bằng điện áp, nhưng bộ điều chỉnh độc lập ba pha sẽ điều chỉnh điện áp của từng pha thay vì phân phối cưỡng bức dòng điện của từng pha. Nếu dòng điện ba pha ở phía tải bị mất cân bằng nghiêm trọng (ví dụ chênh lệch vượt quá 50A), bộ ổn áp có thể đảm bảo tính đối xứng của điện áp ba pha, nhưng nó không thể làm giảm dòng trung tính. Trong trường hợp này, nên phân bổ đều tải một pha tại thiết bị đầu cuối phân phối điện và chúng tôi có thể tư vấn về kế hoạch phân phối cân bằng tải.

4. Động cơ servo 3 pha 50KVA AVR có chức năng bảo vệ ở chế độ bypass không?

Ở chế độ bỏ qua thủ công, chức năng bảo vệ điện tử quá tải và quá áp của bộ ổn áp không tham gia. Lúc này, thiết bị phía sau được cấp điện trực tiếp bằng nguồn điện lưới, mất đi chức năng bảo vệ ổn định điện áp nhưng vẫn duy trì tính liên tục. Người dùng nên sắp xếp bảo trì càng sớm càng tốt trong quá trình vận hành bypass. Trong quá trình tự động bỏ qua (chuyển đổi lỗi), thiết bị vẫn sẽ theo dõi trạng thái nguồn điện. Nếu nguồn điện có sự bất thường nghiêm trọng và vượt quá ngưỡng an toàn, một số tín hiệu bảo vệ vẫn có thể kích hoạt cầu dao phía trước để báo động.

5. Giải pháp làm mát cho model 50KVA có đặc điểm gì đặc biệt?

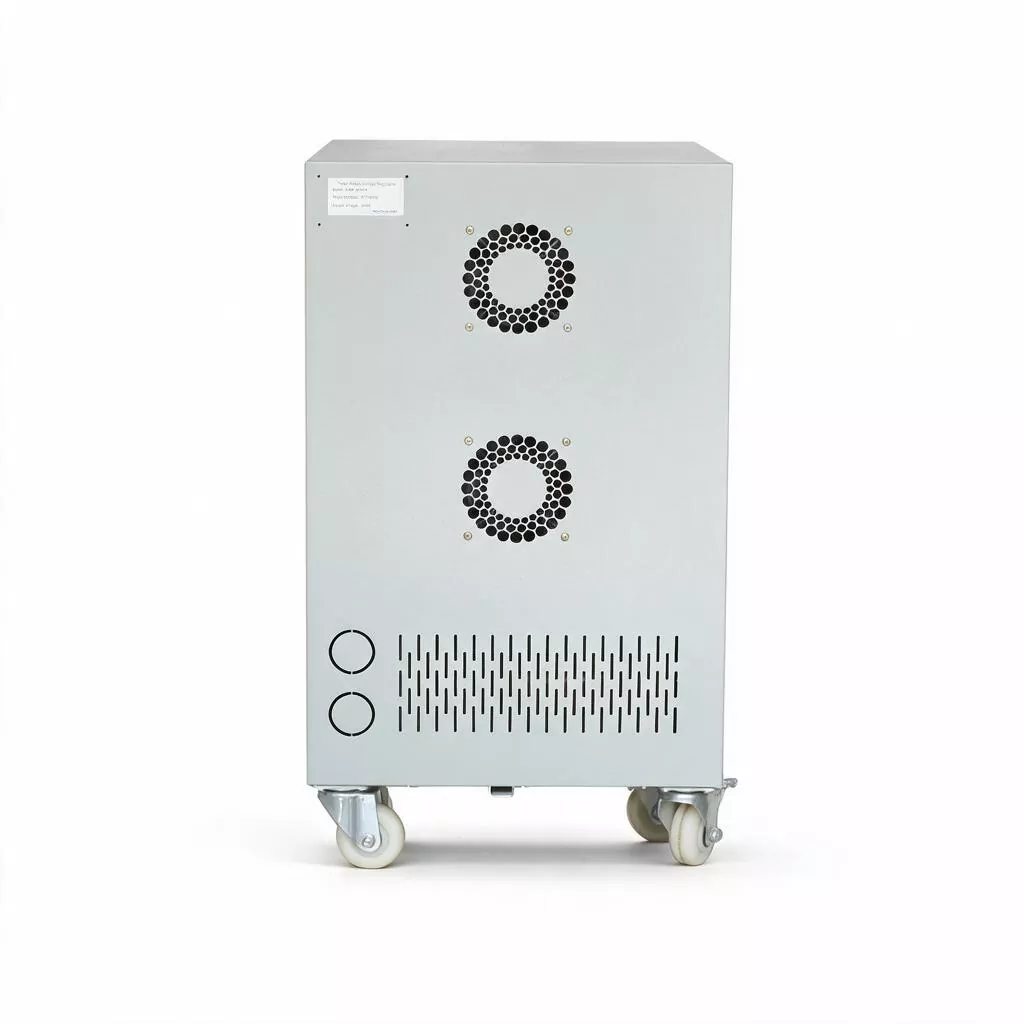

Tổn thất điện năng và sinh nhiệt của model 50KVA (khoảng 2KW) cao hơn đáng kể so với các model công suất nhỏ. Chúng tôi áp dụng giải pháp làm mát nâng cao "bộ tản nhiệt ống đồng + quạt ổ bi đôi thông minh", với tốc độ quạt được điều chỉnh tự động mà không thay đổi từng bước theo nhiệt độ bên trong. Trong môi trường 40oC đầy tải, mức tăng nhiệt độ bên trong được kiểm soát chặt chẽ trong vòng 60oC. Nên đảm bảo có khoảng cách ≥30cm để tản nhiệt và thông gió ở mặt trước, mặt sau, bên trái và bên phải của thiết bị trong quá trình lắp đặt.

6. Bụi từ chổi than có ảnh hưởng đến các linh kiện điện khác trong tủ phân phối điện không?

Chổi than sẽ tạo ra một lượng nhỏ bụi than chì trong quá trình vận hành trượt trong thời gian dài. Chúng tôi đã bố trí máng hút bụi chuyên dụng và màn lọc bụi có thể tháo rời bên trong tủ. Phần lớn bụi được tập trung ở đáy máy và sẽ không thoát ra được tủ phân phối điện. Nên sử dụng máy hút bụi để làm sạch cổng thu bụi phía dưới sáu tháng một lần, rất thuận tiện khi vận hành.
